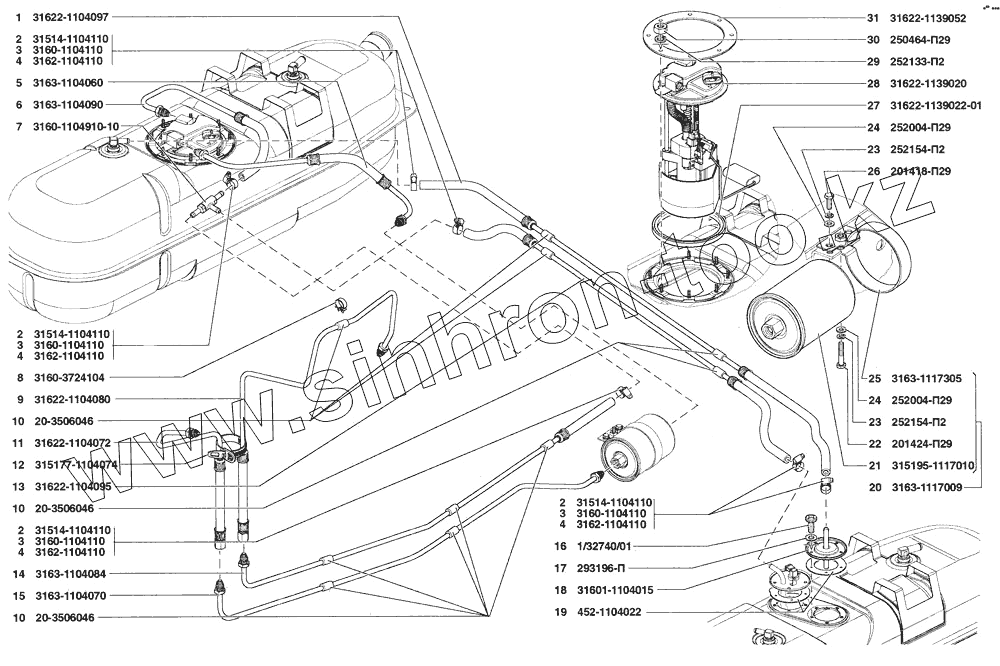

Каталог запасных частей к технике: УАЗ Patriot. Трубопроводы топливные
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31622-1104097 | Трубка от левого бака | |
| 2 | 31514-1104110 | Хомут червячный в сборе | |
| 3 | 3160-1104110 | Хомут червячный | |
| 4 | 3162-1104110 | Хомут червячный | |
| 5 | 3163-1104060 | Трубка от электробензонасоса к фильтру тонкой очистки топлива | |
| 6 | 3163-1104090 | Трубка от струйного насоса к электробензонасосу | |
| 7 | 3160-1104910-10 | Струйный насос | |
| 8 | 3160-3724104 | Скоба крепления жгута проводов | |
| 9 | 31622-1104080 | Трубка слива топлива от регулятора давления | |
| 10 | 20-3506046 | Трубка защитная | |
| 11 | 31622-1104072 | Трубка подачи топлива к топливопроводу на двигателе | |
| 12 | 315177-1104074 | Хомут | |
| 13 | 31622-1104095 | Трубка от левого бака | |
| 14 | 3163-1104084 | Трубка слива топлива к струйному насосу | |
| 15 | 3163-1104070 | Трубка подачи топлива от фильтра тонкой очистки топлива | |
| 16 | 1/32740/01 | Винт М5х12 | |
| 17 | 293196-П | Шайба 10 | |
| 18 | 31601-1104015 | Трубка приемная топливного бака с фланцем в сборе | |
| 19 | 452-1104022 | Прокладка | |
| 20 | 3163-1117009 | Фильтр тонкой очистки топлива с хомутом | |
| 21 | 315195-1117010 | Фильтр тонкой очистки топлива | |
| 22 | 201424-П29 | Болт М6х13 крепления кронштейна | |
| 23 | 252154-П2 | Шайба 6 пружинная | |
| 24 | 252004-П29 | Шайба 6 | |
| 25 | 3163-1117305 | Хомут крепления фильтра тонкой очистки топлива | |
| 26 | 201418-П29 | Болт М6х16 | |
| 27 | 31622-1139022-01 | Кольцо | |
| 28 | 31622-1139020 | Электробензонасос с датчиком указателя уровня топлива | |
| 29 | 252133-П2 | Шайба 5 пружинная | |
| 30 | 250464-П29 | Гайка М5 | |
| 31 | 31622-1139052 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
