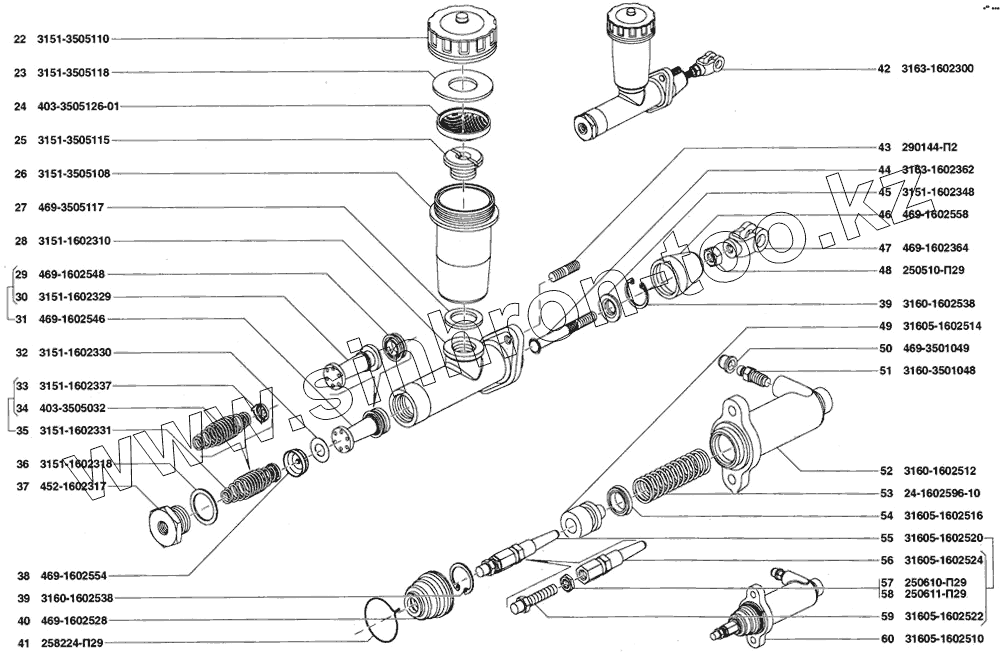

Каталог запасных частей к технике: УАЗ Patriot. Привод выключения сцепления
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3163-1602015 | 3163-1602015 | Педаль сцепления | |
| 3163-1602064 | 3163-1602064 | Кронштейн педали сцепления | |
| 3160-1602045 | 3160-1602045 | Ступица педали сцепления | |
| 3160-1602157 | 3160-1602157 | Скоба оттяжной пружины | |
| 315195-1602042 | 315195-1602042 | Площадка педалей сцепления и тормоза | |
| 3151-1602105-10 | 3151-1602105-10 | Рычаг привода выключения сцепления | |
| 22 | 3151-3505110 | Крышка бачка главного цилиндра | |
| 23 | 3151-3505118 | Прокладка крышки бачка главного цилиндра | |
| 24 | 403-3505126-01 | Сетка бачка главного цилиндра в сборе | |
| 25 | 3151-3505115 | Штуцер бачка главного цилиндра | |
| 26 | 3151-3505108 | Корпус бачка главного цилиндра | |
| 27 | 469-3505117 | Прокладка штуцера бачка главного цилиндра | |
| 28 | 3151-1602310 | Корпус главного цилиндра привода выключения сцепления | |
| 29 | 469-1602548 | Манжета уплотнительная поршня | |
| 30 | 3151-1602329 | Поршень главного цилиндра | |
| 31 | 469-1602546 | Поршень главного цилиндра с манжетой в сборе | |
| 32 | 3151-1602330 | Клапан поршня главного цилиндра | |
| 33 | 3151-1602337 | Держатель возвратной пружины поршня главного цилиндра | |
| 34 | 403-3505032 | Пружина поршня главного цилиндра | |
| 35 | 3151-1602331 | Пружина поршня главного цилиндра в сборе | |
| 36 | 3151-1602318 | Прокладка штуцера главного цилиндра | |
| 37 | 452-1602317 | Штуцер главного цилиндра выключения сцепления | |
| 38 | 469-1602554 | Манжета уплотнительного поршня главного цилиндра | |
| 39 | 3160-1602538 | Кольцо стопорное | |
| 40 | 469-1602528 | Колпак защитный цилиндра привода выключения сцепления | |
| 41 | 258224-П29 | Шплинт-проволока 0,8х150 | |
| 42 | 3163-1602300 | Цилиндр главный выключения сцепления в сборе | |
| 43 | 290144-П2 | Шпилька М8 крепления главного цилиндра | |
| 44 | 3163-1602362 | Толкатель поршня главного цилиндра | |
| 45 | 3151-1602348 | Шайба упорная поршня главного цилиндра | |
| 46 | 469-1602558 | Колпак защитный главного цилиндра | |
| 47 | 469-1602364 | Вилка толкателя поршня главного цилиндра | |
| 48 | 250510-П29 | Гайка М8 | |
| 49 | 31605-1602514 | Поршень цилиндра | |
| 50 | 469-3501049 | Колпачок перепускного клапана колёсного цилиндра | |
| 51 | 3160-3501048 | Клапан перепускной | |
| 52 | 3160-1602512 | Корпус цилиндра | |
| 53 | 24-1602596-10 | Пружина поршня | |
| 54 | 31605-1602516 | Манжета уплотнительная | |
| 55 | 31605-1602520 | Толкатель вилки выключения в сборе | |
| 56 | 31605-1602524 | Наконечник толкателя вилки | |
| 57 | 250610-П29 | Гайка М8 | |
| 58 | 250611-П29 | Гайка М8х1 | |
| 59 | 31605-1602522 | Толкатель вилки выключения | |
| 60 | 31605-1602510 | Цилиндр привода выключения сцепления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
