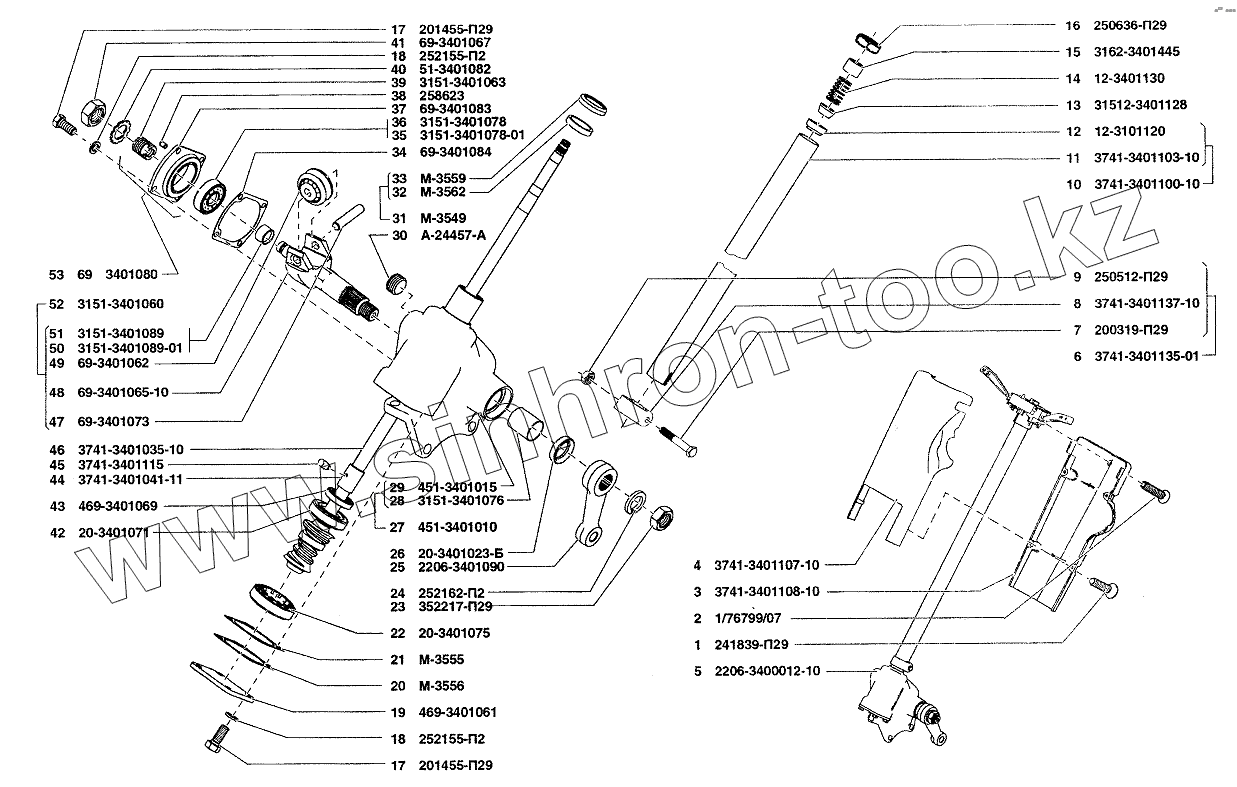

Каталог запасных частей к технике: УАЗ-37419. Управление рулевое в сборе
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 241839-П29 | Винт 5х22 | |
| 2 | 1/76799/07 | Винт 4,3х22,2 | |
| 3 | 3741-3401108-10 | Кожух рулевой колонки нижний | |
| 4 | 3741-3401107-10 | Кожух рулевой колонки верхний | |
| 5 | 2206-3400012-10 | Управление рулевое без рулевого колеса | |
| 5 | 2206-3400012-10 | Управление рулевое без рулевого колеса | |
| 6 | 451Д-3400014-10 | Управление рулевое без рулевого колеса, колонки и сошки | |
| 6 | 3741-3401135-01 | Хомут зажимной | |
| 7 | 200319-П29 | Болт М10х50 | |
| 7 | 3741-3400014-10 | Управление рулевое без рулевого колеса, колонки и сошки | |
| 8 | 3741-3401137-10 | Хомут | |
| 9 | 250512-П29 | Гайка М10 | |
| 10 | 3741-3401100-10 | Труба колонки с подшипником | |
| 11 | 3741-3401105-10 | Труба колонки | |
| 12 | 12-3401120 | Подшипник вала рулевого управления в сборе | |
| 13 | 31512-3401128 | Кольцо разжимное | |
| 14 | 12-3401130 | Пружина разжимного кольца | |
| 15 | 3162-3401445 | Втулка опоры вала рулевого управления | |
| 16 | 250636-П29 | Гайка М16х1,5 крепления гибкого шланга | |
| 17 | 201455-П29 | Болт М8х18 | |
| 18 | 252155-П2 | Шайба 8 пружинная | |
| 19 | 469-3401061 | Крышка картера рулевого управления нижняя | |
| 20 | М-3556 | Прокладка тонкая | |
| 21 | М-3555 | Прокладка толстая | |
| 22 | 20-3401075 | Подшипник роликовый конический нижний | |
| 23 | 352217-П29 | Гайка М22х1,5 | |
| 24 | 252162-П2 | Шайба 22 пружинная | |
| 25 | 2206-3401090 | Сошка | |
| 26 | 20-3401023-Б | Сальник вала сошки в сборе | |
| 27 | 451-3401010 | Картер с втулкой в сборе | |
| 28 | 3151-3401076 | Втулка вала сошки рулевого управления | |
| 29 | 451-3401015 | Картер | |
| 30 | А-24457-А | Пробка КГ маслосливного и маслоналивного отверстий | |
| 31 | М-3549 | Сальник горловины картера рулевого управления в сборе | |
| 32 | М-3562 | Набивка сальника горловины картера | |
| 33 | М-3559 | Держатель сальника горловины картера | |
| 34 | 69-3401084 | Прокладка боковой крышки картера рулевого управления | |
| 35 | 3151-3401078-01 | Подшипник вала сошки | |
| 36 | 3151-3401078 | Подшипник вала сошки | |
| 37 | 69-3401083 | Крышка боковая картера рулевого управления | |
| 38 | 258623-П29 | Штифт 5х8 | |
| 39 | 3151-3401063 | Винт регулировочный вала сошки | |
| 40 | 51-3401082 | Шайба стопорная регулировочного винта вала сошки | |
| 41 | 69-3401067 | Гайка регулировочного винта вала сотки | |
| 42 | 20-3401071 | Подшипник роликовый конический верхний | |
| 43 | 469-3401069 | Сальник вала червяка в сборе | |
| 44 | 3741-3401041-11 | Втулка вала рулевого управления | |
| 45 | 3741-3401115 | Штифт | |
| 46 | 3741-3401035-10 | Вал червяка и червяк рулевого управления | |
| 47 | 69-3401073 | Ось ролика вала сошки | |
| 48 | 69-3401065-10 | Вал сошки рулевого управления | |
| 49 | 3151-3401062 | Ролик вала сошки с подшипником в сборе | |
| 50 | 3151-3401089-01 | Кольцо подшипника вала сошки | |
| 51 | 3151-3401089 | Кольцо внутреннее подшипника вала сошки | |
| 52 | 3151-3401060 | Вал сошки с роликом и внутренним кольцом подшипника в сборе | |
| 53 | 69-3401080 | Крышка боковая картера рулевого управления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
