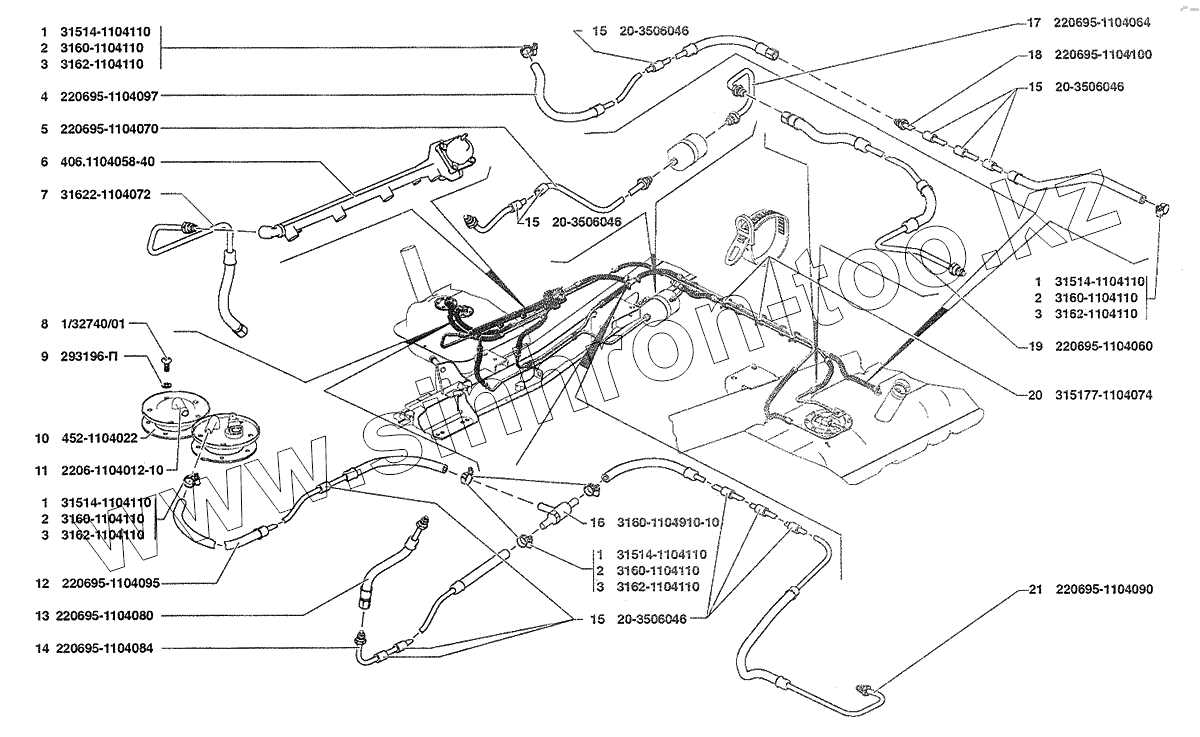

Каталог запасных частей к технике: УАЗ-37419. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 31514-1104110 Хомут червячный в сборе
2 3160-1104110 Хомут червячный
3 3162-11041 Хомут червячный
4 220695-1104097 Трубка паровоздушная
5 220695-1104070 Трубка подачи топлива от фильтра тонкой очистки топлива
6 406.1104058-40 Трубопровод со штуцером и клапаном
7 31622-1104072 Трубка подачи топлива к топливопроводу на двигателе
8 1/32740/01 Винт М5х12
9 293196-П Шайба 10
10 452-1104022 Прокладка
11 2206-1104012-10 Трубка с фланцем
12 220695-1104095 Трубка от дополнительного бака к струйному насосу
13 220695-1104080 Трубка от регулятора давления топлива
14 220695-1104084 Трубка слива топлива к струйному насосу
15 20-3506046 Трубка защитная
16 3160-1104910-10 Струйный насос
17 220695-1104064 Трубка соединительная
18 220695-1104100 Трубка соединительная от левого бака
19 220695-1104060 Трубка от погружного модуля
20 315177-1104074 Хомут
21 220695-1104090 Трубка к погружному модулю
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
