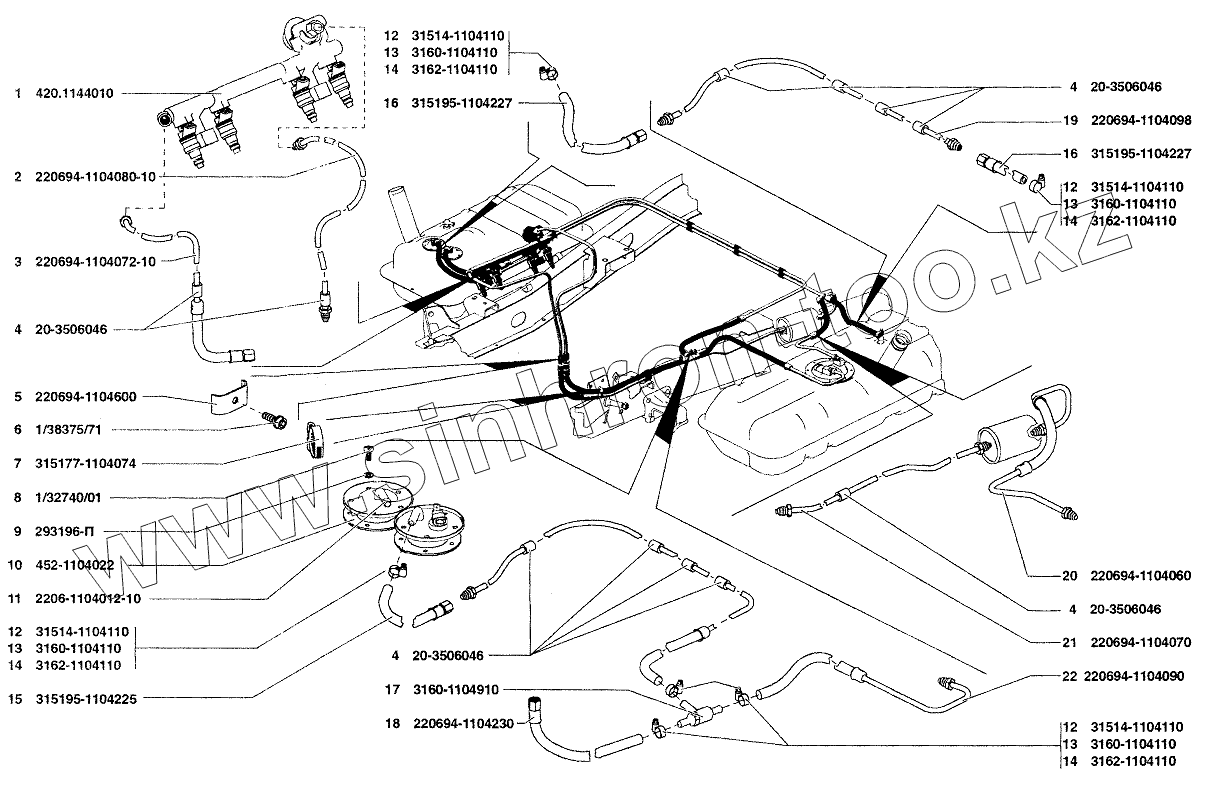

Каталог запасных частей к технике: УАЗ-37419. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
14
15
16
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 420.114401 Рампа форсунок
2 220694-1104080-10 Трубка слива топлива от регулятора давления
3 220694-1104072-10 Трубка подачи топлива к топливопроводу на двигателе
4 20-3506046 Трубка защитная
5 220694-1104600 Скоба крепления топливопроводов
6 1/38375/71 Болт М6х25
7 315177-1104074 Хомут
8 1/32740/01 Винт М5х12
9 293196-П Шайба 10
10 452-1104022 Прокладка
11 2206-1104012-10 Трубка с фланцем
12 31514-1104110 Хомут червячный в сборе
13 3160-1104110 Хомут червячный
14 3162-1104110 Хомут червячный
15 315195-1104225 Шланг соединительный
16 315195-1104227 Шланг соединительный
17 3160-1104910-10 Струйный насос
18 220694-1104230 Шланг соединительный с наконечником
19 220694-1104098 Трубка паровоздушная
20 220694-1104060 Трубка от электробензонасоса к фильтру тонкой очистки топлива
21 220694-1104070 Трубка подачи топлива от фильтра тонкой очистки топлива
22 220694-1104090 Трубка от струйного насоса к погружному модулю
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
