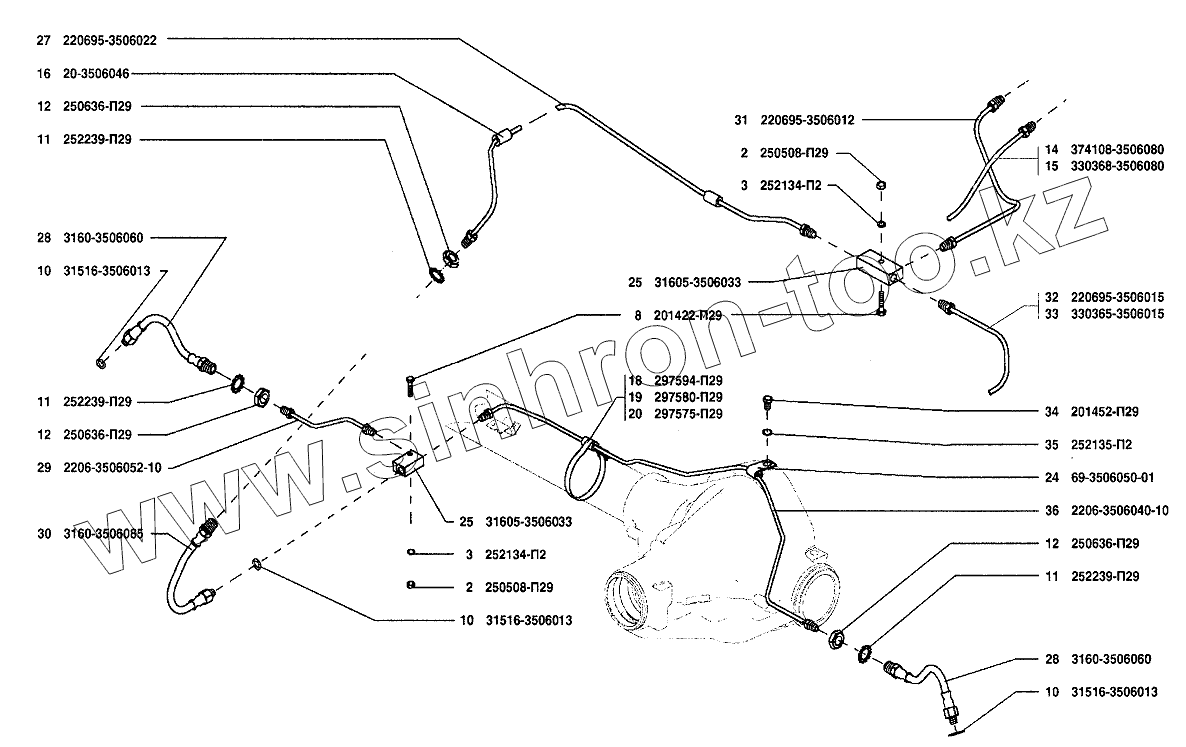

Каталог запасных частей к технике: УАЗ-37419. Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
8
10
10
10
11
11
11
12
12
12
14
15
16
18
19
20
24
25
25
27
28
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
2 250508-П29 Гайка М6
3 252134-П2 Шайба 6 пружинная
8 201422-П29 Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов
10 31516-3506013 Прокладка шланга нижнего передних тормозов
11 252239-П29 Шайба 16 пружинная зубчатая с наружными зубцами
12 250636-П29 Гайка М 16х1,5 низкая
14 374108-3506080 Трубка от вторичной камеры главного цилиндра к гидромодулятору давления
15 330368-3506080 Трубка от вторичной камеры главного цилиндра к гидромодулятору давления
16 20-3506046 Трубка защитная
18 297594-П29 Лента стяжная
19 297580-П29 Пряжка
20 297575-П29 Шплинт
24 69-3506050-01 Хомутик крепления трубки
25 31605-3506033 Тройник трубопроводов гидротормозов
27 220695-3506022 Трубка от тройника к переднему верхнему шлангу
28 3160-3506060 Шланг нижний передних тормозов
29 2206-3506052-10 Трубка от тройника к левому переднему тормозу
30 3160-3506085 Шланг верхний передних тормозов
31 220695-3506012 Трубка от первичной камеры главного цилиндра к тройнику
32 220695-3506015 Трубка от регулятора давления к заднему шлангу
33 330365-3506015 Трубка от регулятора давления к заднему шлангу
34 201452-П29 Болт М8х12
35 252135-П2 Шайба 6 пружинная
36 2206-3506040-10 Трубка от тройника к правому переднему тормозу
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
