Каталог запасных частей к технике: УАЗ-37419. Трубопроводы

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

10

10

11

12

12

13

14

15

16

17

18

19

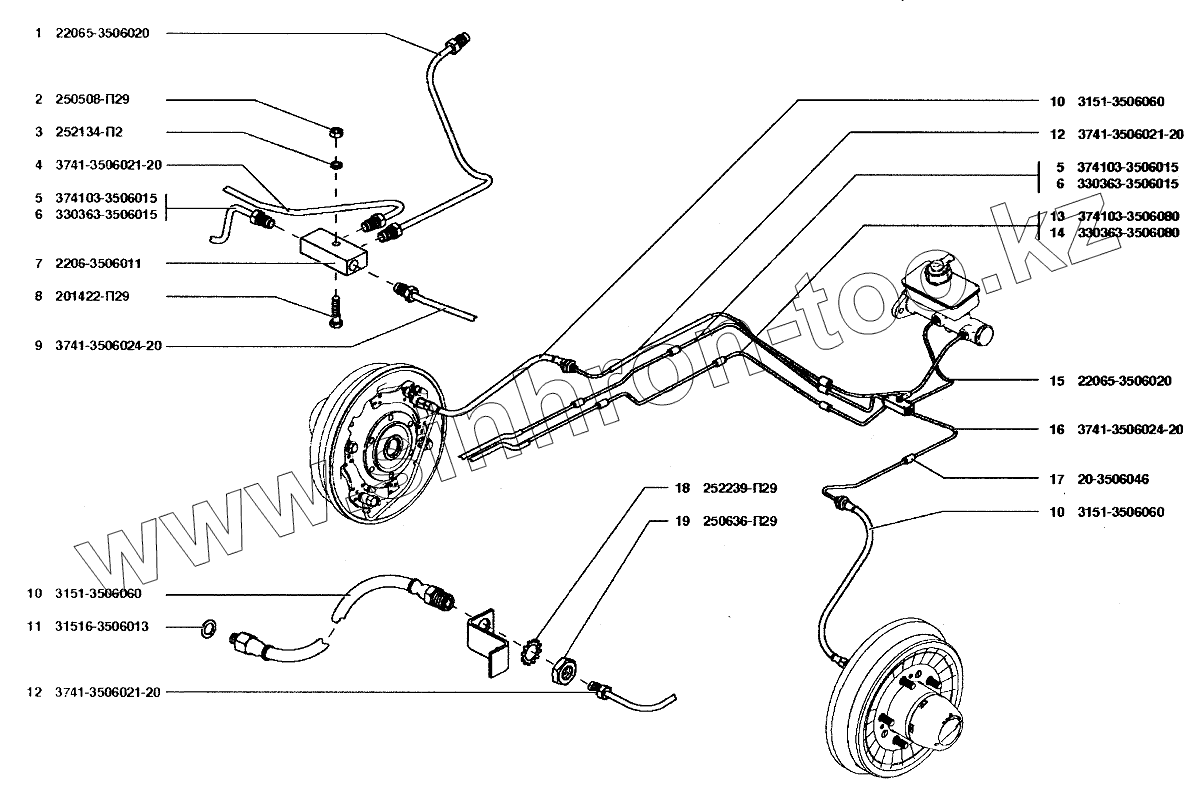

Позиция на иллюстрации	Заводской номер детали		Название детали
1	22065-3506020		Трубка от первичной камеры главного цилиндра к гидромодулятору
2	250508-П29		Гайка М6
3	252134-П2		Шайба 6 пружинная
4	3741-3506021-20		Трубка от центрального соединителя к левому переднему гибкому шлангу
5	374103-3506015		Трубка от центрального соединителя к регулятору давления
6	330363-3506015		Трубка от центрального соединителя к регулятору давления
7	2206-3506011		Соединитель центральный трубопроводов гидротормозов
8	201422-П29		Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов
9	3741-3506024-20		Трубка от центрального соединителя к правому переднему гибкому шлангу
10	3151-3506060		Шланг гибкий передних гидравлических тормозов
11	31516-3506013		Прокладка шланга нижнего передних тормозов
12	3741-3506021-20		Трубка от центрального соединителя к левому переднему гибкому шлангу
13	374103-3506080		Трубка от вторичной камеры главного цилиндра к регулятору давления
14	330363-3506080		Трубка от вторичной камеры главного цилиндра к регулятору давления
15	22065-3506020		Трубка от первичной камеры главного цилиндра к гидромодулятору
16	3741-3506024-20		Трубка от центрального соединителя к правому переднему гибкому шлангу
17	20-3506046		Трубка защитная
18	252239-П29		Шайба 16 пружинная зубчатая с наружными зубцами
19	250636-П29		Гайка М16х1,5 крепления гибкого шланга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
