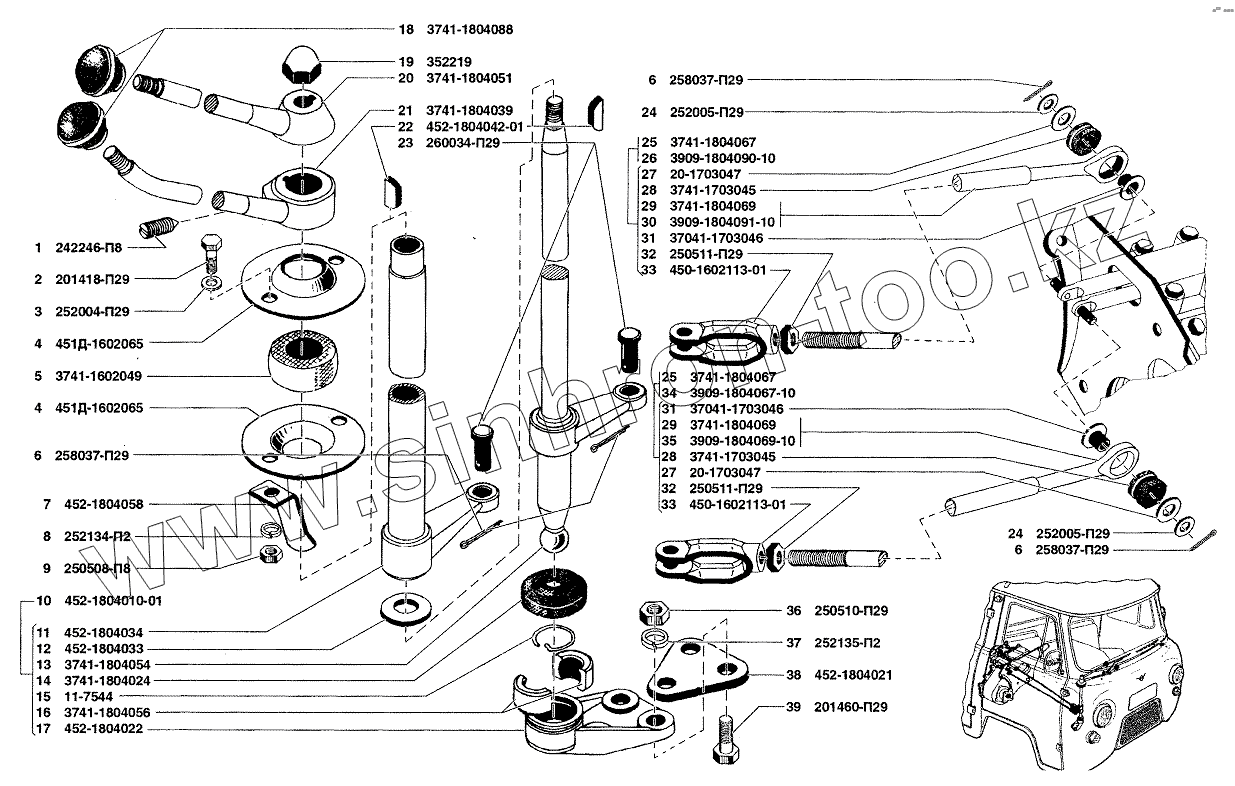

Каталог запасных частей к технике: УАЗ-37419. Привод управления механизмом переключения передач

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

27

27

28

28

29

29

30

31

31

32

32

33

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	242246-П8		Винт М8х18 рычага включения заднего моста
2	201418-П29		Болт М6х16
3	252004-П8		Шайба 6
4	451Д-1602065		Корпус подшипника валика педали
5	3741-1602049		Подшипник вала педалей
6	258037-П29		Шплинт 3х12
7	452-1804058		Пружина упорная валов переключения
8	252134-П2		Шайба 6 пружинная
9	250508-П8		Гайка М
10	452-1804010-01		Валы переключения в сборе
11	452-1804034		Вал включения заднего моста
12	452-1804033		Шайба опорная
13	3741-1804054		Вал включения переднего моста
14	3741-1804024		Манжета защитная
15	11-7544		Кольцо стопорное поршня цилиндра привода выключения сцепления
16	3741-1804056		Сухарь
17	452-1804022		Опора валов переключения
18	3741-1804088		Рукоятка рычагов переключения в сборе
19	352219		Гайка М8
20	3741-1804051		Рычаг включения переднего моста в сборе
21	3741-1804039		Рычаг включения заднего моста в сборе
22	452-1804042-01		Шпонка валов переключения
23	260034-П29		Палец 8х25
24	252005-П29		Шайба 8
25	3741-1804067		Тяга включения мостов с подушкой и вилкой
26	3909-1804090-10		Тяга выключения моста с подушкой и вилкой
27	20-1703047		Шайба втулки
28	3741-1703045		Подушка противошумная
29	3741-1804069		Тяга
30	3909-1804091-10		Тяга
31	3741-1703046		Втулка
32	250511-П29		Гайка М8х1
33	450-1602113-01		Вилка тяги
34	3909-1804067-10		Тяга переключения передач с подушкой и вилкой
35	3909-1804069-10		Тяга
36	250510-П29		Гайка М8
37	252135-П2		Шайба 6 пружинная
38	452-1804021		Кронштейн опоры валов переключения
39	201460-П29		Болт М8х 30

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
