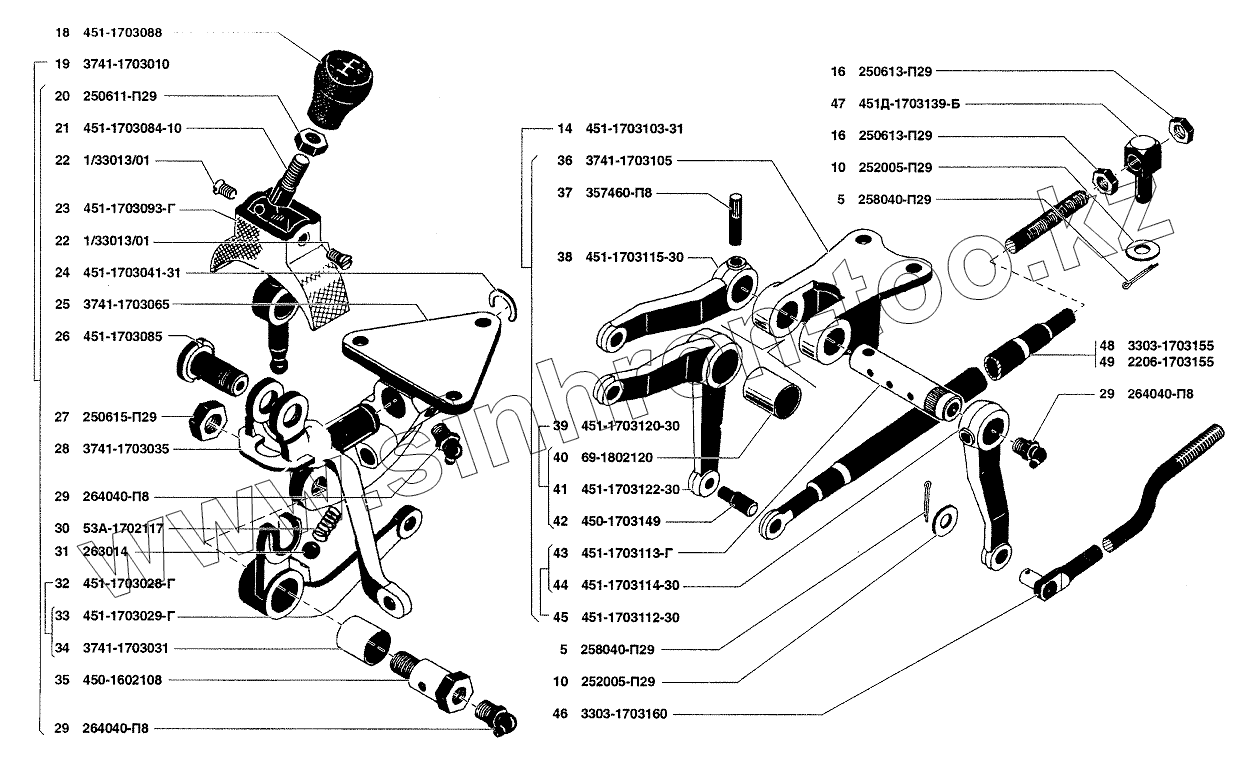

Каталог запасных частей к технике: УАЗ-37419. Привод управления механизмом переключения передач

Тип техники

Марка

Модель

Схема

5

5

10

10

14

16

16

18

19

20

21

22

22

23

24

25

26

27

28

29

29

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

Позиция на иллюстрации	Заводской номер детали		Название детали
5	258040-П29		Шплинт 3,2х25
10	252005-П29		Шайба 8
14	451-1703103-31		Кронштейн промежуточных рычагов в сборе
16	250613-П29		Гайка М10
18	451-1703088		Рукоятка рычага переключения передач
19	3741-1703010		Механизм управления переключением передач
20	250611-П29		Гайка М8х1
21	451-1703084-10		Рычаг переключения передач
22	1/33013/01		Винт М6х16
23	451-1703093-Г		Уплотнитель
24	451-1703041-31		Кольцо стопорное оси рычага
25	3741-1703065		Кронштейн механизма
26	451-1703085		Ось рычага
27	250615-П29		Гайка М12
28	3741-1703035		Рычаг переключения
29	264040-П8		Пресс-масленка
30	53А-1702117		Пружина фиксатора штоков переключения передач
31	263014		Шарик d=9,525
32	451-1703028-Г		Рычаг выбора передач в сборе
33	451-1703029-Г		Рычаг выбора передач
34	3741-1703031		Втулка рычага
35	450-1602108		Палец рычага
36	3741-1703105		Кронштейн промежуточных рычагов
37	357460-П8		Штифт стопорный 6х30 с накаткой нижнего рычага
38	451-1703115-30		Рычаг выбора передач нижний
39	451-1703120-30		Рычаг переключения передач в сборе
40	69-1802120		Втулка промежуточного рычага
41	451-1703122-30		Рычаг промежуточный
42	450-1703149		Палец штоков рычагов включения переднего и заднего мостов
43	451-1703113-Г		Ось промежуточных рычагов
44	451-1703114-30		Рычаг промежуточный верхний
45	451-1703112-30		Рычаг выбора в сборе
46	3303-1703160		Тяга выбора передач задняя
47	451Д-1703139-Б		Палец задних тяг выбора и переключения передач
48	3303-1703155		Тяга выключения передач задняя
49	2206-1703155		Тяга выключения передач задняя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
