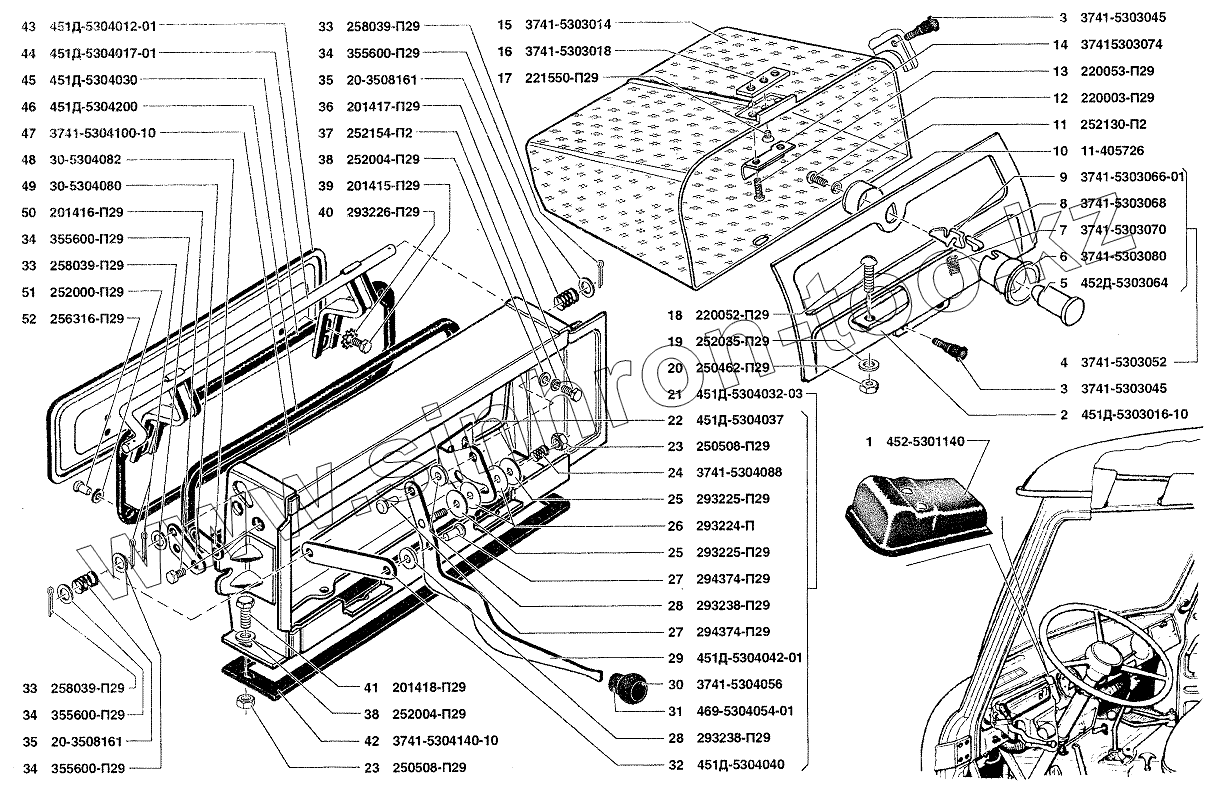

Каталог запасных частей к технике: УАЗ-37419. Передок, ящик вещевой, вентиляция передка
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
27
28
28
29
30
31
32
33
33
33
34
34
34
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 452-5301140 | Крышка лючка панели приборов в сборе | |
| 2 | 451Д-5303016-01 | Дверца вещевого ящика | |
| 3 | 3741-5303045 | Буфер крышки кожуха центральной стойки | |
| 4 | 3741-5303052 | Замок вещевого ящика | |
| 5 | 451Д-5303064 | Цилиндр замка | |
| 6 | 3741-5303080 | Корпус замка | |
| 7 | 3741-5303070 | Толкатель собачки | |
| 8 | 3741-5303068 | Пружина собачки | |
| 9 | 3741-5303066-01 | Собачка замка | |
| 10 | 11-405726 | Колпачок замка | |
| 11 | 252130-П2 | Шайба 3 пружинная | |
| 12 | 220003-П29 | Винт М3х8 | |
| 13 | 220053-П29 | Винт М4х14 | |
| 14 | 3741-5303074 | Упор замка | |
| 15 | 3741-5303014 | Ящик вещевой | |
| 16 | 3741-5303018 | Пластина крепления вещевого ящика | |
| 17 | 221550-П29 | Винт М4х8 | |
| 18 | 220052-П29 | Винт М4х12 | |
| 19 | 252035-П29 | Шайба 4 | |
| 20 | 250462-П8 | Гайка М4 | |
| 21 | 451Д-5304032-03 | Привод вентиляции передка | |
| 22 | 451Д-5304037 | Кронштейн привода вентиляции | |
| 23 | 250508-П29 | Гайка М6 | |
| 24 | 3741-5304088 | Пружина привода вентиляции | |
| 25 | 293225-П29 | Шайба специальная | |
| 26 | 293224-П | Шайба специальная | |
| 27 | 294374-П29 | Заклепка 8х16 специальная | |
| 28 | 293238-П29 | Шайба специальная | |
| 29 | 451Д-5304042-01 | Рычаг привода в сборе | |
| 30 | 3741-5304056 | Оболочка ручки привода | |
| 31 | 469-5304054-01 | Ручка рычага | |
| 32 | 451Д-5304040 | Тяга рычага | |
| 33 | 258039-П29 | Шплинт 3,2х20 | |
| 34 | 355600-П29 | Шайба специальная | |
| 35 | 20-3508161 | Пружина | |
| 36 | 201417-П29 | Болт М6х14 | |
| 37 | 252154-П29 | Шайба 6Л пружинная | |
| 38 | 252004-П29 | Шайба 6 | |
| 39 | 201415-П29 | Болт М6х10 | |
| 40 | 293226-П29 | Шайба 6 | |
| 41 | 201418-П29 | Болт М6х16 | |
| 42 | 3741-5304140-10 | Прокладка короба | |
| 43 | 451Д-5304012-01 | Крышка в сборе | |
| 44 | 451Д-5304017-01 | Петля крышки в сборе | |
| 45 | 451Д-5304030 | Уплотнитель крышки | |
| 46 | 451Д-5304200 | Уплотнитель лючка вентиляции передка | |
| 47 | 3741-5304100-10 | Короб вентиляции передка в сборе | |
| 48 | 30-5304082 | Прокладка щеки | |
| 49 | 30-5304080 | Щека оси петли | |
| 50 | 201416-П29 | Болт М6х12 | |
| 51 | 252000-П29 | Шайба 3 | |
| 52 | 256316-П29 | Заклепка 3х8х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
