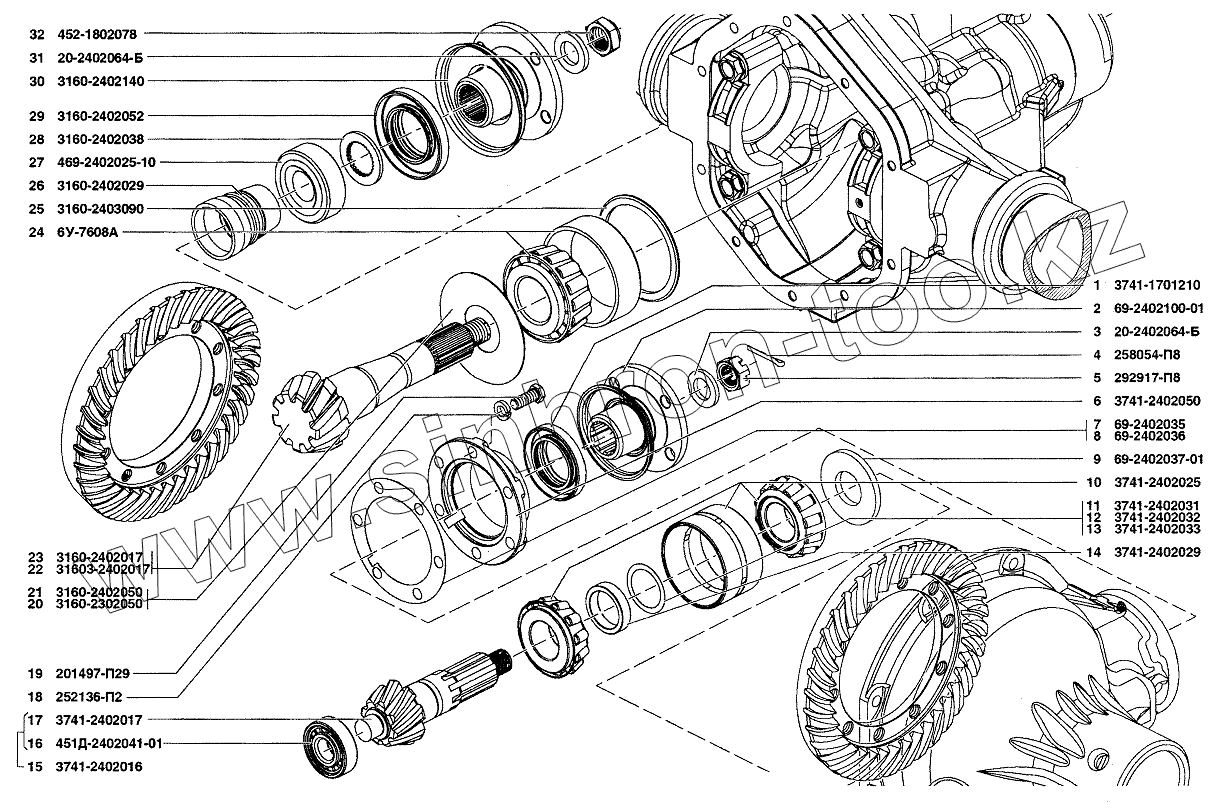

Каталог запасных частей к технике: УАЗ-37419. Передача главная переднего и заднего мостов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3741-1701210		Манжета в сборе
2	69-2402100-01		Фланец крепления карданного вала и ведущей шестерни в сборе
3	20-2402064-Б		Шайба фланца
4	258054-П8		Шплинт 4х32
5	292917-П8		Гайка специальная М20х1,5
6	3741-2402050		Крышка подшипника главной передачи с манжетой
7	69-2402035		Прокладка крышки подшипника ведущей шестерни толщиной 0,3 мм
8	69-2402035		Прокладка крышки подшипника ведущей шестерни толщиной 0,3 мм
9	69-2402037-01		Кольцо маслоотгонное сальника ведущей шестерни
10	3741-2402025		Подшипник задней ведущей шестерни
11	3741-2402031		Прокладка регулировочная заднего подшипника, толщиной 0,10 мм
12	3741-2402032		Прокладка регулировочная заднего подшипника, толщиной 0,15 мм
13	3741-2402033		Прокладка регулировочная заднего подшипника, толщиной 0,25 мм
14	3741-2402029		Кольцо распорное заднего подшипника
15	3741-2402016		Шестерня ведущая главной передачи заднего моста с подшипником
16	451Д-2402041-01		Подшипник ведущей шестерни в сборе
17	3741-2402017		Шестерня ведущая
18	252136-П2		Шайба 10 пружинная
19	201497-П29		Болт М10х25
20	3160-2302050		Кольцо маслоотражающее
21	3160-2402050		Кольцо
22	31603-2402017		Шестерня
23	3160-2402017		Шестерня ведущая главной передачи
24	6У-7608А		Подшипник ведущей шестерни
25	3160-2403090		Кольцо регулировочное толщиной 3,05 мм (устанавливается одно из колец по выбору)
26	3160-2402029		Втулка распорная
27	469-2402025-10		Подшипник ведущей шестерни
28	3160-2402038		Кольцо
29	3160-2402052		Манжета с пружиной 42х75х10
30	3160-2402140		Фланец с отражателями в сборе
31	20-2402064-Б		Шайба фланца
32	452-1802078		Гайка М20х1,5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
