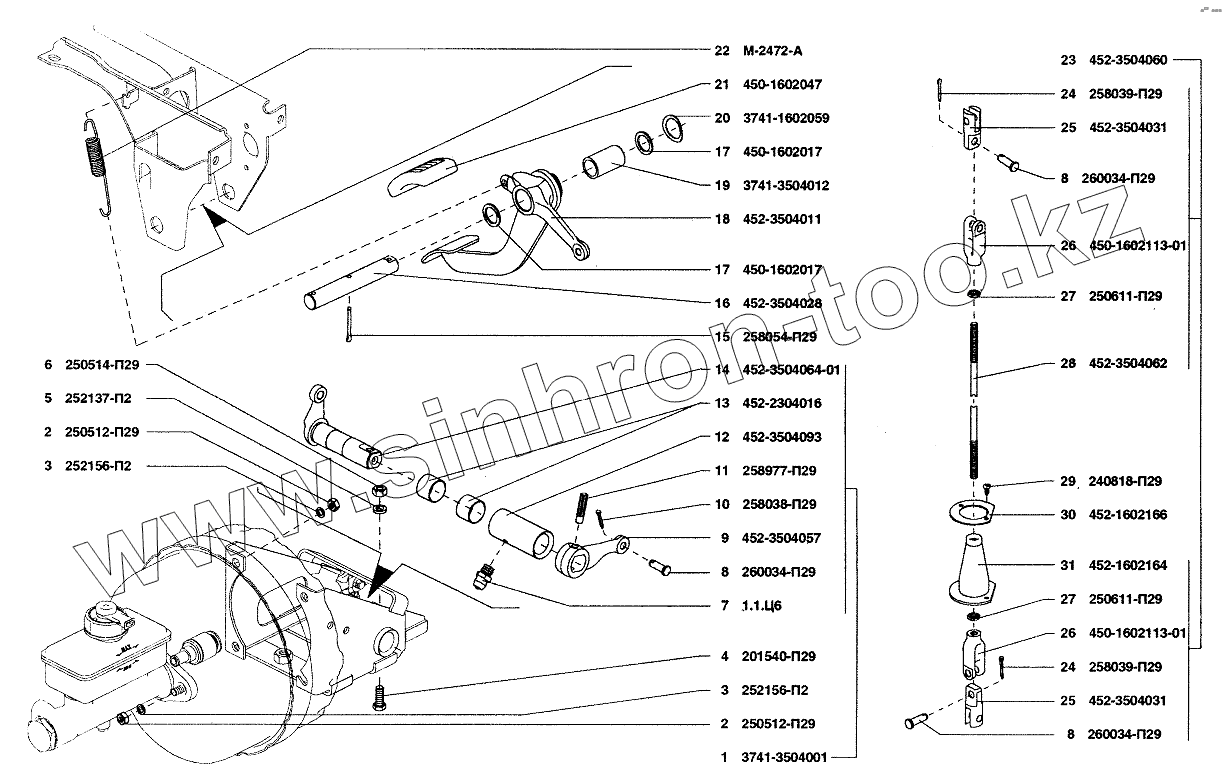

Каталог запасных частей к технике: УАЗ-37419. Педаль и привод механизма управлени тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 3741-3504001 Установка привода главного цилиндра тормозов
2 250512-П29 Гайка М10
3 252156-П2 Шайба 10 пружинная
4 201540-П29 Болт М12х30
5 252137-П2 Шайба 12 пружинная
6 250514-П29 Гайка М12
7 1.1.Ц6 Пресс-масленка
8 260034-П29 Палец 8х25
9 452-3504057 Рычаг
10 258038-П29 Шплинт 3,2х16
11 258977-П29 Штифт 8х36
12 452-3504093 Труба вала рычага привода тормозов
13 452-2304016 Втулка шкворня
14 452-3504064-01 Вал рычага
15 258054-П29 Шплинт 4х32
16 452-3504028 Ось педали
17 450-1602017 Шайба упорная
18 452-3504011 Педаль тормоза
19 3741-3504012 Втулка педали привода выключения сцепления
20 3741-1602059 Шайба нажимная
21 450-1602047 Накладка педали привода выключения сцепления
22 500-0002472-01 Пружина педали тормоза
23 452-3504060 Тяга
24 258039-29 Шплинт 3,2x20
25 452-3504031 Муфта тяги
26 450-1602113-01 Вилка тяги
27 250611-П29 Гайка М8х1
28 452-3504062 Тяга привоза тормозов
29 БолтМ6х16 Болт М6х16
30 452-1602166 Кольцо уплотнителя
31 452-1602164 Уплотнитель тяги
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
