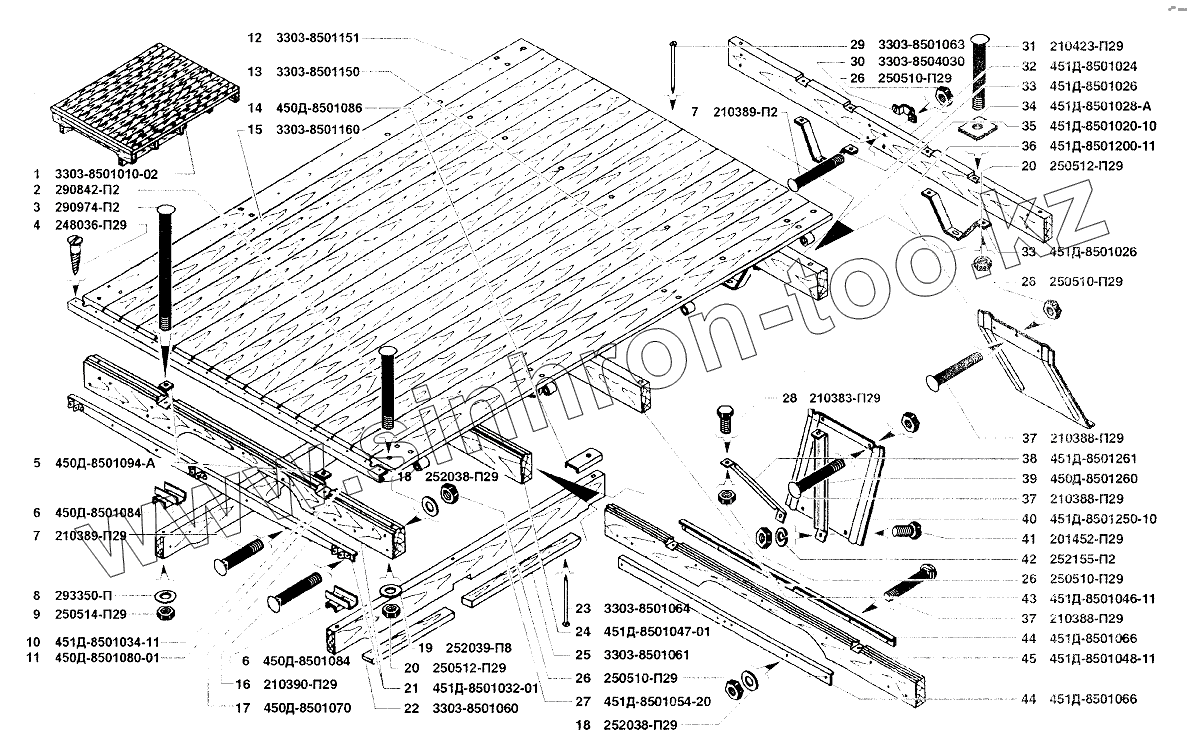

Каталог запасных частей к технике: УАЗ-37419. Основание платформы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
33
34
35
36
37
37
37
38
39
40
41
42
43
44
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 3303-8501010-02 Основание платформы в сборе
2 290842-П2 Болт М10х170 крепления крайних досок к поперечным брусьям
3 290974-П2 Болт М12х 275 крепления брусьев основания
4 248036-П29 Шуруп 5х25
5 450Д-8501094-А Шайба квадратная
6 450Д-8501084 Подкладка между брусьями средняя
7 210389-П2 Болт М8х70 крепления скобы
8 293350-П Шайба 12 специальная
9 250514-П29 Гайка М12
10 451Д-8501034-Н Брус поперечный задний
11 450Д-8501080-01 Усилитель задней кромки пола
12 3303-8501151 Доска пола крайняя левая в сборе
13 3303-8501150 Доска пола крайняя правая в сборе
14 450Д-8501086 Подкладка между брусьями передняя
15 3303-8501160 Доска пола средняя
16 210390-П29 Болт М8х75 крепления кронштейна заднего фонаря
17 450Д-8501070 Усилитель заднего поперечного бруса задний в сборе
18 252038-П29 Шайба 8
19 252039-П8 Шайба 10
20 250512-П29 Гайка М10
21 451Д-8501032-01 Брус поперечный задний в сборе
22 3303-8501060 Подкладка продольного бруса
23 3303-8501064 Гвоздь 3,5x90
24 451Д-8501047-01 Брус поперечный средний № 2
25 3303-8501061 Подкладка продольного бруса
26 250510-1129 Гайка М8
27 451Д-8501054-20 Брус продольный
28 210383-П29 Болт М8х40
29 3303-8501063 Гвоздь К3х80
30 3303-8504030 Скоба крепления переднего борта
31 210423-П29 Болт М10х150
32 451Д-8501024 Брус поперечный передний
33 451Д-8501026 Кронштейн переднего поперечного бруса
34 451Д-8501028-А Шайба квадратная
35 451Д-8501020-10 Брус поперечный передний в сборе
36 451Д-8501200-П Брызговик передний
37 210388-П29 Болт М8х65 крепления переднего борта
38 451Д-8501261 Растяжка крепления заднего брызговика левая
39 450Д-8501260 Растяжка крепления заднего брызговика правая
40 451Д-8501250-10 Брызговик задний
41 201452-П29 Болт М8х12
42 252155-П2 Шайба 8 пружинная
43 451Д-8501046-П Брус поперечный средний № 1
44 451Д-8501066 Усилитель
45 451Д-8501048-11 Брус поперечный средний № 2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
