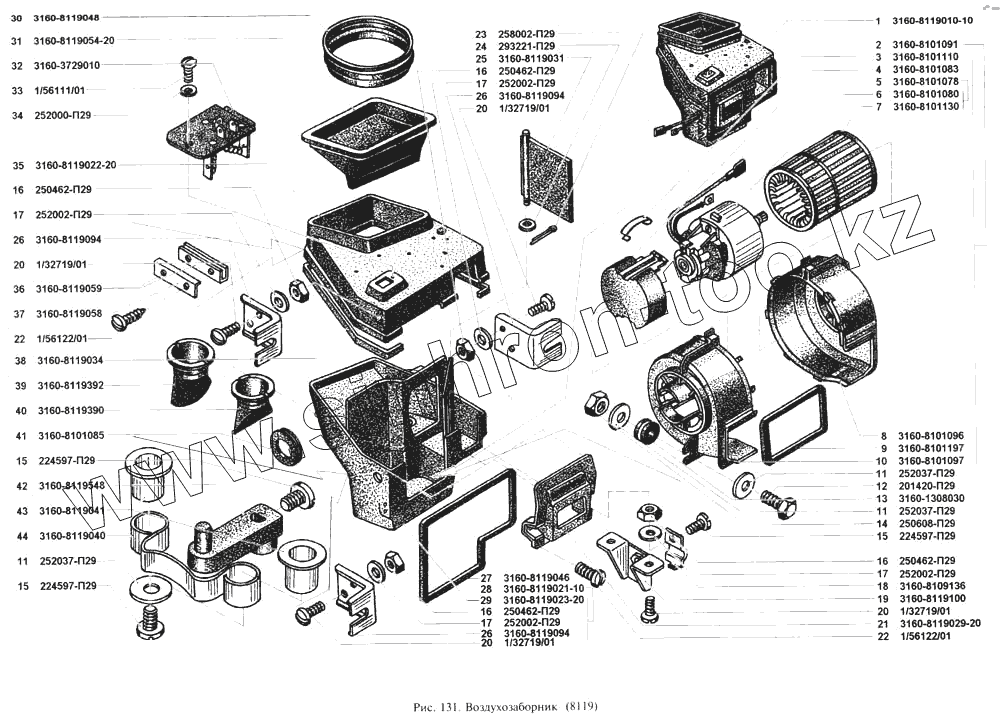

Каталог запасных частей к технике: УАЗ-3160. Воздухозаборник
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
15
15
16
16
16
16
17
17
17
17
18
19
20
20
20
20
21
22
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3160-8119010-10 | Воздухозаборник отопителя в сборе | |
| 2 | 3160-8101091 | Вентилятор отопителя в сборе | |
| 3 | 3160-8101110 | Скоба крепления кожухов отопителя | |
| 4 | 3160-8101083 | Кожух защитный электродвигателя отопителя | |
| 5 | 3160-8101078 | Электродвигатель отопителя с вентилятором в сборе | |
| 6 | 3160-8101080 | Электродвигатель 45.3730 отопителя | |
| 7 | 3160-8101130 | Вентилятор отопителя | |
| 8 | 3160-8101096 | Кожух вентилятора отопителя (правая часть) | |
| 9 | 3160-8101197 | Уплотнитель вентилятора отопителя | |
| 10 | 3160-8101097 | Кожух вентилятора отопителя (левая часть) | |
| 11 | 252037-П29 | Шайба 6 | |
| 12 | 201420-П29 | Болт М6х20 | |
| 13 | 3160-1308030 | Втулка упругая крепления электровентилятора | |
| 14 | 250608-П29 | Гайка М6 | |
| 15 | 224597-П29 | Винт М5х10 | |
| 16 | 250462-П29 | Гайка М4 | |
| 17 | 252002-П29 | Шайба 4 | |
| 18 | 3160-8109136 | Скоба | |
| 19 | 3160-8119100 | Стойка крепления троса управления заслонкой рециркуляции в сборе | |
| 20 | 1/32719/01 | Винт М4х10 | |
| 21 | 3160-8119029-20 | Рамка кожухов воздухозаборника | |
| 22 | 1/56122/01 | Винт самонарезающий 3,6х12,7 | |
| 23 | 258002-П29 | Шплинт 1,5х16 | |
| 24 | 293221-П29 | Шайба 6 | |
| 25 | 3160-8119031 | Заслонка рециркуляции с уплотнителем в сборе | |
| 26 | 3160-8119094 | Кронштейн крепления воздухозаборника | |
| 27 | 3160-8119046 | Уплотнитель окна рециркуляции | |
| 28 | 3160-8119021 | Корпус воздухозаборника нижний в сборе | |
| 29 | 3160-8119023-20 | Корпус воздухозаборника нижний | |
| 30 | 3160-8119048 | Уплотнитель коробки воздухопритока | |
| 31 | 3160-8119054-20 | Щиток водоотражательный воздухозаборника | |
| 32 | 3160-3729010 | Резистор добавочный | |
| 33 | 1/56111/01 | Винт М3х8 | |
| 34 | 252000-П29 | Шайба 3 | |
| 35 | 3160-8П9022-20 | Корпус воздухозаборника верхний | |
| 36 | 3160-8119059 | Скоба крепления внутренняя | |
| 37 | 3160-8119058 | Скоба крепления наружная | |
| 38 | 3160-8119034 | Лента уплотнительная | |
| 39 | 3160-8119392 | Клапан для слива воды центральный | |
| 40 | 3160-8119390 | Клапан для слива воды | |
| 41 | 3160-8101085 | Уплотнитель | |
| 42 | 3160-8119548 | Рычаг с втулкой в сборе | |
| 43 | 3160-8119041 | Втулка | |
| 44 | 3160-8119040 | Пружина рычага заслонки рециркуляции |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
