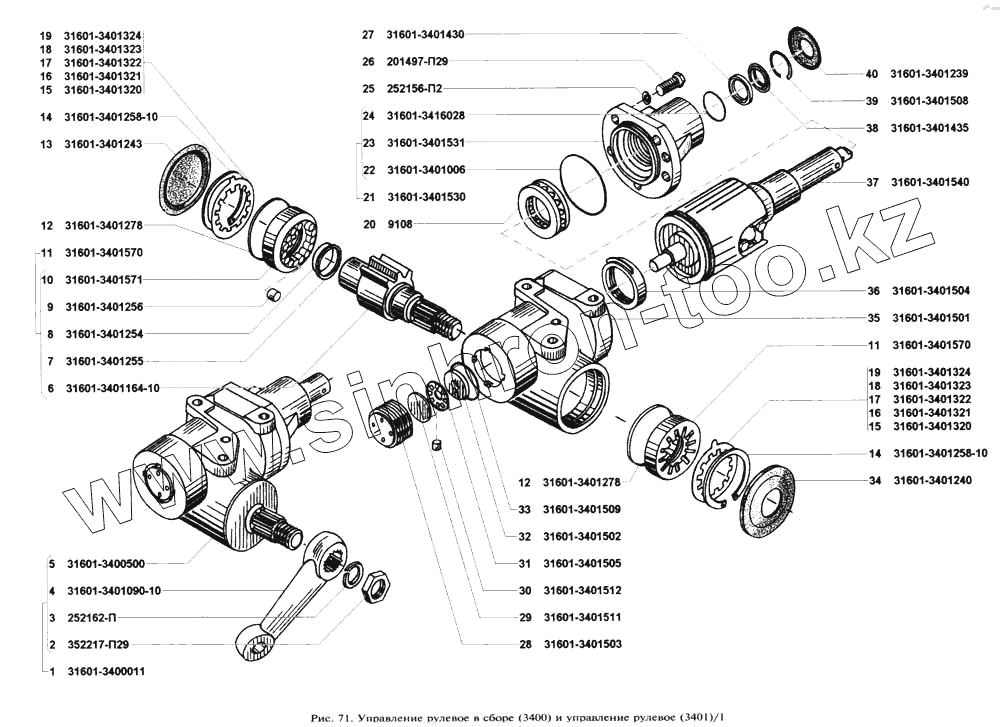

Каталог запасных частей к технике: УАЗ-3160. Управление рулевое в сборе
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31601-3400011 | Управление рулевое без рулевого колеса и колонки в сборе | |
| 2 | 352217-П29 | Гайка М22х1,5 | |
| 3 | 252162-П2 | Шайба 22 пружинная | |
| 4 | 31601-3401090-10 | Сошка рулевого управления | |
| 5 | 31601-3400500 | Рулевой механизм с гидроусилителем в сборе | |
| 6 | 31601-3401164-10 | Вал сошки рулевого механизма | |
| 7 | 31601-3401255 | Кольцо защитное вала сектора | |
| 8 | 31601-3401254 | Кольцо 036-040-25 | |
| 9 | 31601-3401256 | Ролик 8-101 | |
| 10 | 31601-3401571 | Опора вала сошки | |
| 11 | 31601-3401570 | Опора вала сошки в сборе | |
| 12 | 31601-3401278 | Кольцо уплотнительное 068х74х36 | |
| 13 | 31601-3401243 | Крышка защитная картера рулевого механизма | |
| 14 | 31601-3401258-10 | Кольцо концентрическое | |
| 15 | 31601-3401320 | Шайба стопорная (при установке рулевого управления 3400+) | |
| 16 | 31601-3401321 | Шайба стопорная (при установке рулевого управления 3400+) | |
| 17 | 31601-3401322 | Шайба стопорная (при установке рулевого управления 3400+) | |
| 18 | 31601-3401323 | Шайба стопорная (при установке рулевого управления 3400+) | |
| 19 | 31601-3401324 | Шайба стопорная (при установке рулевого управления 3400+) | |
| 20 | 9108 | Подшипник | |
| 21 | 31601-3401530 | Корпус распределителя в сборе | |
| 22 | 31601-3401006 | Кольцо уплотнительное 068-072-25 | |
| 23 | 31601-3401531 | Корпус распределителя в сборе | |
| 24 | 31601-3416028 | Кольцо уплотнительное распределительное | |
| 25 | 252156-П2 | Шайба 10 пружинная | |
| 26 | 201497-П29 | Болт М10х25 | |
| 27 | 31601-3416430 | Манжета вилки 23х34,5х6 | |
| 28 | 31601-3401503 | Стакан | |
| 29 | 31601-3401511 | Диск подшипника | |
| 30 | 31601-3401512 | Ролик 4,5х5,5 | |
| 31 | 31601-3401505 | Сепаратор | |
| 32 | 31601-3401502 | Кольцо подшипника | |
| 33 | 31601-3401509 | Кольцо уплотнительное | |
| 34 | 31601-3401240 | Крышка защитная картера рулевого механизма в сборе | |
| 35 | 31601-3401501 | Картер рулевого механизма | |
| 36 | 31601-3401504 | Гайка | |
| 37 | 31601-3401540 | Винт с ротором, гильзой и поршнем в сборе | |
| 38 | 31601-3416435 | Кольцо защитное манжеты вилки в сборе | |
| 39 | 31601-3401508 | Кольцо упорное | |
| 40 | 31601-3401239 | Колпак крышки картера рулевого механизма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
