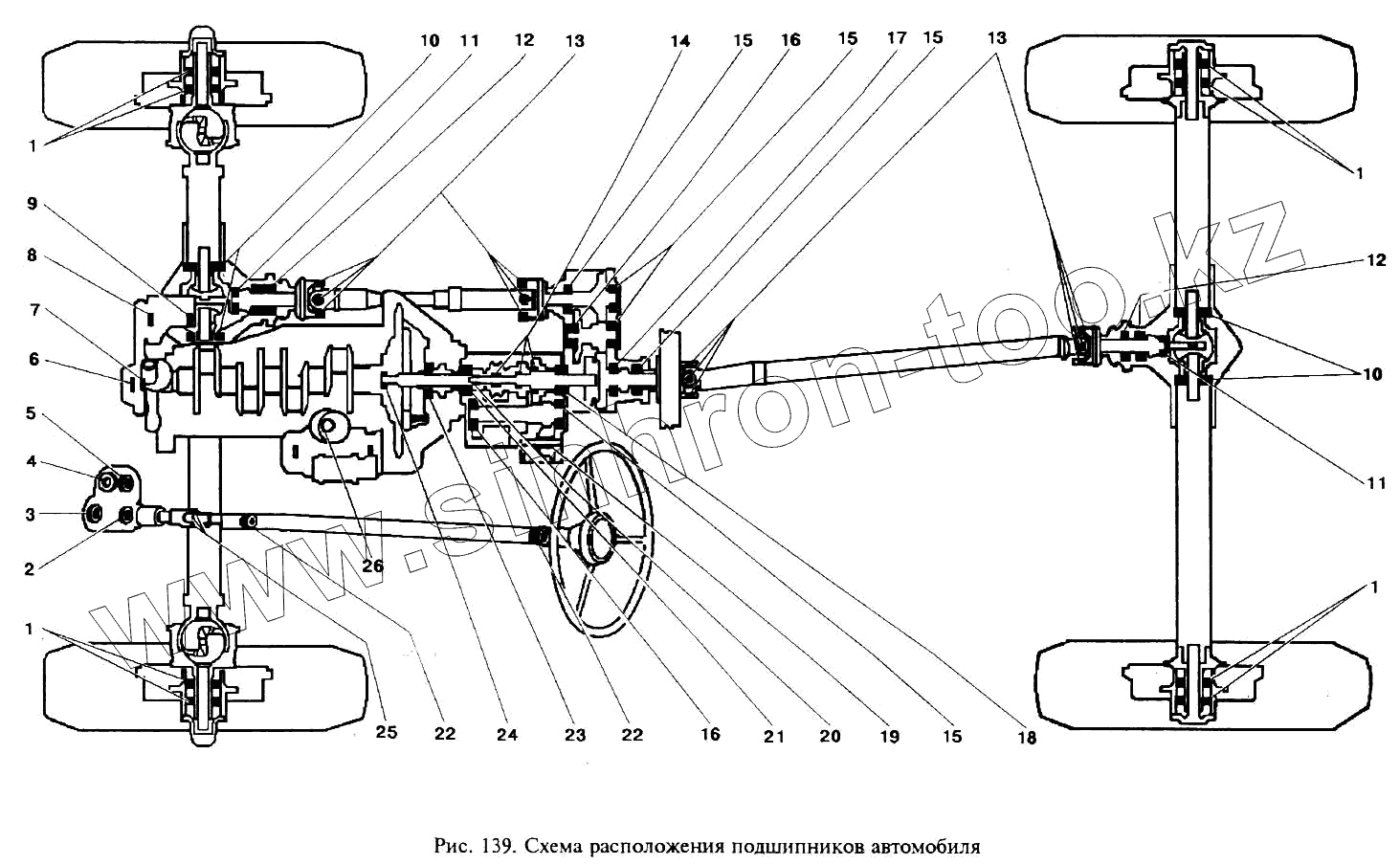

Каталог запасных частей к технике: УАЗ-3151. Схема расположения подшипников
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3151-3103025 | Подшипник | |
| 2 | 20-3401071 | Подшипник роликовый конический верхний | |
| 3 | 20-3401075 | Подшипник роликовый конический нижний | |
| 4 | 69-3401078 | Подшипник вала сошки | |
| 5 | 51-3401062-Б | Ролик вала сошки с подшипником в сборе | |
| 6 | 53-1307027 | Подшипник шариковый радиальный однорядный с односторонним фетровым уплотнением. Подгруппа (1307) d = 17 D = 47 (20803КУ) | |
| 7 | 12-1307027 | Подшипник шариковый радиальный однорядный с односторонним фетровым уплотнением. Подгруппа (1307) d = 17 D = 40 (20703К) | |
| 8 | 0-180603К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением. Подгруппа (3701) d = 17 D = 47 В = 19 | |
| 9 | 0-180603К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением. Подгруппа (3701) d = 17 D = 47 В = 19 | |
| 10 | 12-2403036 | Подшипник дифференциала | |
| 11 | 451Д-2402041-0 | Роликовый радиальный без бортов на наружном кольце и двумя шайбами без сепаратора (1102304М). Подгруппа 2302 | |
| 12 | 3741-2402025 | Подшипник задней ведущей шестерни | |
| 13 | 69-2201033-А | Роликоподшипник игольчатый карданного вала заднего моста | |
| 14 | 469-1701130 | Подшипник | |
| 15 | 20-1701190 | Подшипник промежуточного вала задний | |
| 16 | 452-1802092 | Подшипник промежуточного вала передний | |
| 17 | 452-1802060 | Подшипник вала привода заднего моста | |
| 18 | 452-1701190 | Подшипник вторичного вала задний | |
| 19 | 451Д-1701085-01 | Подшипник шестерни заднего хода | |
| 20 | 20-1701182 | Ролик переднего подшипника вторичного вала | |
| 21 | 20-1701032 | Подшипник первичного вала задний | |
| 22 | 12-3401120 | Подшипник вала рулевого управления в сборе | |
| 23 | 20-1601072 | Подшипник выключения сцепления | |
| 24 | М-7600 | Подшипник | |
| 25 | 3151-3103026 | Роликовый радиально-упорный, однорядный конический. Подгруппа 3103, d = 45 D = 85 В = 26 (127509КА) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
