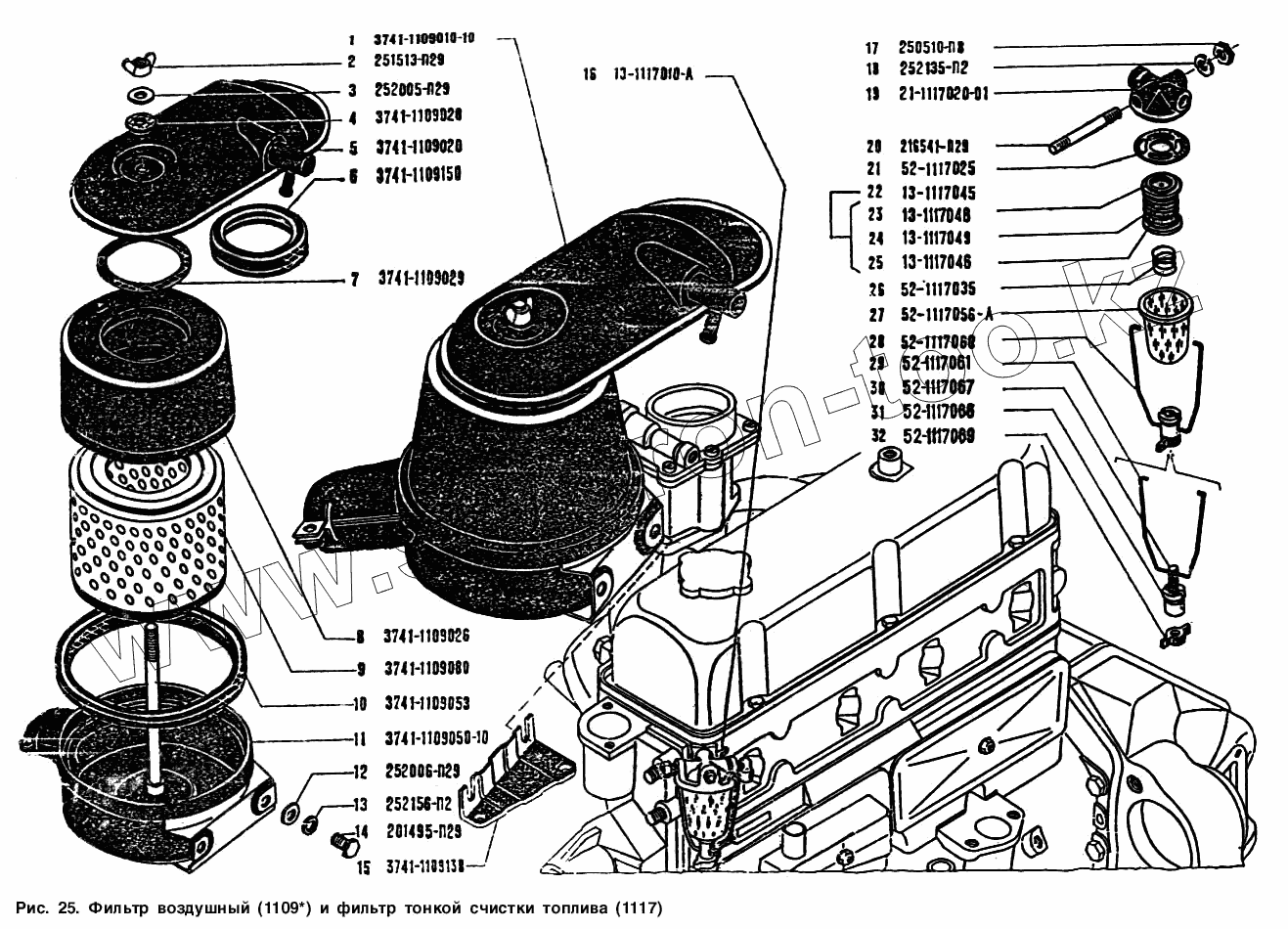

Каталог запасных частей к технике: УАЗ-3151. Фильтр воздушный и фильтр тонкой очистки топлива

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 3741-1109010-10 фильтр воздушный в сборе
2 251513-П29 Гайка М8
3 252005-П29 Шайба 8
4 3741-1109028 Прокладка крышки фильтра
5 3741-1109020 Крышка фильтра
6 3741-1109150 Муфта присоединительная
7 3741-1109029 Прокладка крышки фильтра,
8 3741-1109026 Корпус крышки фильтра
9 3741-1109080 Элемент фильтрующий сменный
10 3741-1109053 Прокладка корпуса крышки фильтра
11 3741-1109050-10 Корпус фильтра в сборе
12 252006-П29 Шайба 10
13 252156-П2 Шайба 10 пружинная
14 201495-П29 Болт М 10х20
15 3741-1109138 Кронштейн
16 13-1117010-А Фильтр тонкой очистки топлива
17 250510-П8 Гайка М8
18 252135-П2 Шайба 6 пружинная
19 21-1117020-01 Корпус фильтра
20 216541-П29 Шпилька М8х70 крепления фильтра тонкой очистки топлива
21 52-1117025 Прокладка корпуса фильтра
22 13-1117045 Элемент фильтрующий в сборе
23 13-1117048 Каркас фильтрующего элемента
25 13-1117046 Сетка фильтрующего элемента
26 52-1117035 Пружина опорная фильтрующего элемента
27 52-1117056-А Стакан-отстойник фильтра
28 52-1117060 Коромысло стакана-отстойника фильтра в сборе
29 52-1117061 Коромысло стакана-отстойника с винтом ц сборе
30 52-1117067 Винт коромысла фильтра
31 52-1117068 Держатель стакана-отстойника фильтра
32 52-1117069 Барашек винта коромысла фильтра
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
