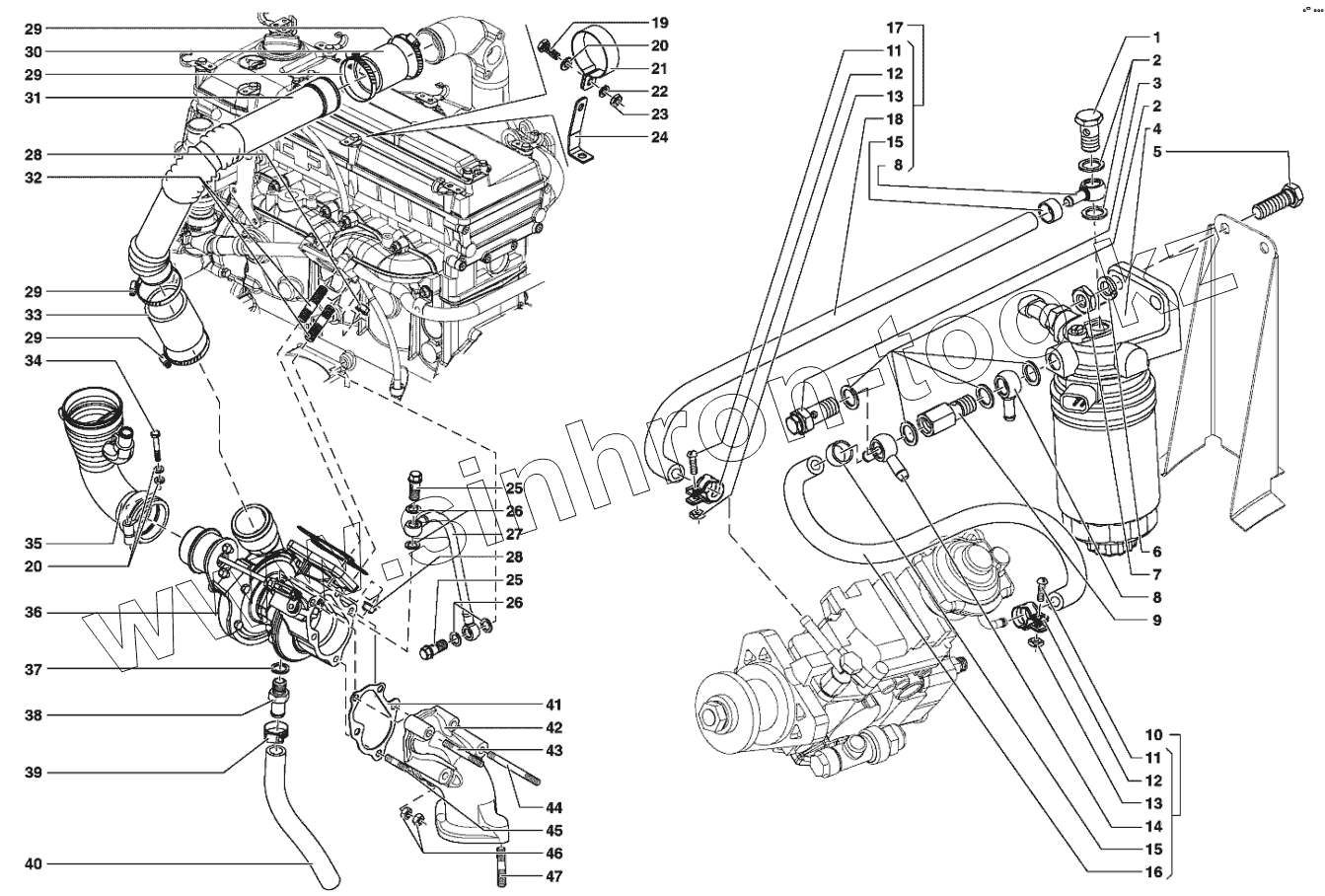

Каталог запасных частей к технике: УАЗ-31519. Фильтр тонкой очистки топлива, турбокомпрессор
/45.gif)
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
28
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 457 434 061 | 457 434 061 | Фильтрующий элемент топливного фильтра "BOSCH" 315148-1117010 | |
| 1 | 514.1104305 | Болт полый | |
| 2 | 514.1104309 | Прокладка уплотнительная | |
| 3 | 33.1111282-01 | Клапан перепускной | |
| 4 | 315148-1117010 | Фильтр тонкой очистки топлива | |
| 5 | 201499-П29 | Болт М10х30 | |
| 6 | 252156-П2 | Шайба 10 пружинная | |
| 7 | 250612-П29 | Гайка М10 | |
| 8 | 514.1104303 | Штуцер | |
| 9 | 514.1117268 | Штуцер | |
| 10 | 5143.1104110-30 | Топливопровод низкого давления в сборе | |
| 11 | 220053-П29 | Винт М4х14 | |
| 12 | 297403-П | Хомут | |
| 13 | 251082-П29 | Гайка М4 | |
| 14 | 514.1104310 | Штуцер перепускной | |
| 15 | 66-71-1104108 | Кольцо обжимное | |
| 16 | 5143.1104315-40 | Шланг топливопровода гибкий | |
| 17 | 5143.1104120-30 | Топливопровод подводящий в сборе | |
| 18 | 5143.1104315-50 | Шланг топливопровода гибкий | |
| 19 | 201418-П29 | Болт М6х16 | |
| 20 | 252004-П29 | Шайба 6 | |
| 21 | 5143.1118057 | Хомут воздуховода | |
| 22 | 252154-П2 | Шайба 6 пружинная | |
| 23 | 250608-П29 | Гайка М6 | |
| 24 | 5143.1118086 | Кронштейн крепления воздуховода | |
| 25 | 514.1118063 | Штуцер | |
| 26 | 514.1104307 | Прокладка уплотнительная | |
| 27 | 514.1118060-01 | Трубка нагнетательная турбокомпрессора | |
| 28 | 514.1008102 | Гайка М8 крепления выпускного коллектора | |
| 29 | 514.1118058 | Хомут | |
| 30 | 514.1118084 | Шланг | |
| 31 | 5143.1118050 | Воздуховод | |
| 32 | 514.1118040-01 | Шпилька | |
| 33 | 514.1118083 | Шланг | |
| 34 | 201428-П29 | Болт М6х40 | |
| 35 | 514.1118065-20 | Патрубок впускной турбокомпрессора | |
| 36 | 514.1118010-01 | Турбокомпрессор "СZ" С12-92-02 | |
| 37 | 514.1118068 | Шайба | |
| 38 | 514.1118070 | Штуцер турбокомпрессора | |
| 39 | 406.1147092 | Хомут шланга подачи воздуха во впускную трубу | |
| 40 | 514.1118071 | Шланг соединительный | |
| 41 | 23608-1118040 | Прокладка | |
| 42 | 315148-1118030 | Труба турбокомпрессора | |
| 43 | 874348-П2 | Шпилька М8х1,25х1х50 | |
| 44 | 290149-П2 | Шпилька М8х1,25х1х75 | |
| 45 | 290145-П2 | Шпилька М8х1,25х1х25 | |
| 46 | 250535-П | Гайка М8 | |
| 47 | 291800-П | Шпилька М10х1,5х1,5х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
