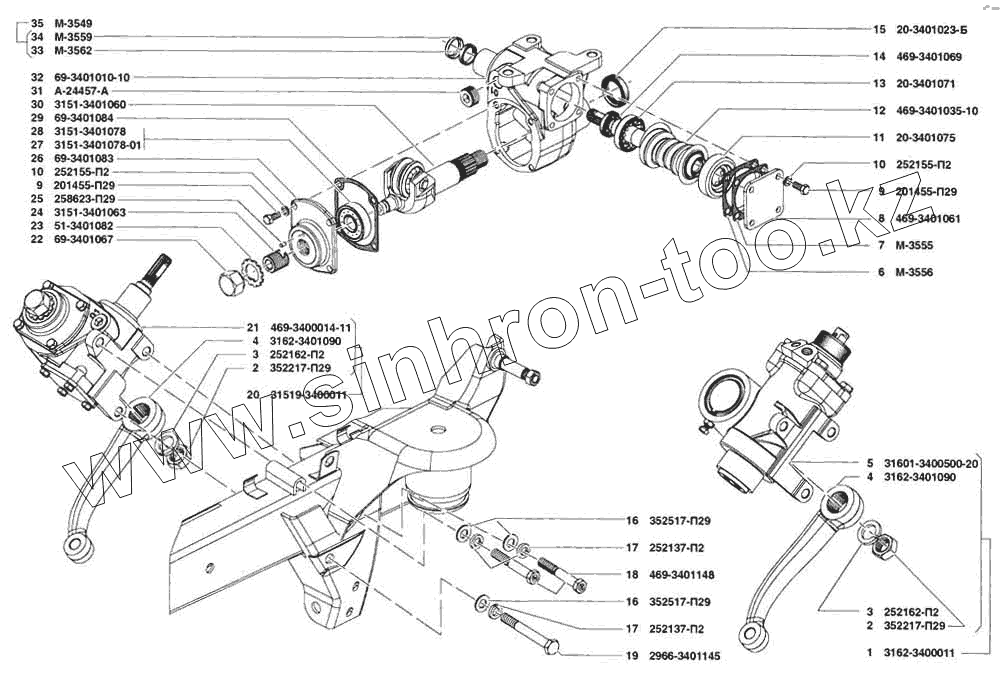

Каталог запасных частей к технике: УАЗ-31519. Управление рулевое в сборе, управление рулевое

Тип техники

Марка

Модель

Схема

2

2

3

3

4

4

6

7

8

9

9

10

10

11

12

13

14

15

16

16

17

17

18

19

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
2	352217-П29		Гайка М22х1,5
3	252162-П2		Шайба 22 пружинная
4	3162-3401090		Сошка рулевого управления
6	М-3556		Прокладка тонкая
7	М-3555		Прокладка толстая
8	469-3401061		Крышка картера рулевого управления нижняя
9	201455-П29		Болт М8х18
10	252155-П2		Шайба 8 пружинная
11	20-3401075		Подшипник роликовый конический нижний
12	469-3401035-10		Вал червяка и червяк рулевого управления
13	20-3401071		Подшипник роликовый конический верхний
14	469-3401069		Сальник вала червяка в сборе
15	20-3401023-Б		Сальник вала сошки в сборе
16	352517-П29		Шайба
17	252137-П2		Шайба 12 пружинная
18	469-3401148		Кольцо стопорное
19	2966-3401145		Болт крепления рулевого механизма
21	469-3400014-11		Управление рулевое без рулевого колеса, колонки и сошки в сборе
22	69-3401067		Гайка регулировочного винта вала сотки
23	51-3401082		Шайба стопорная регулировочного винта вала сошки
24	3151-3401063		Винт регулировочный вала сошки
25	258623-П29		Штифт 5х8
26	69-3401083		Крышка боковая картера рулевого управления
27	3151-3401078-01		Подшипник вала сошки
28	3151-3401078		Подшипник вала сошки
29	69-3401084		Прокладка боковой крышки картера рулевого управления
30	3151-3401060		Вал сошки с роликом и внутренним кольцом подшипника в сборе
31	А-24457-А		Пробка КГ маслосливного и маслоналивного отверстий
32	69-3401010-10		Картер рулевого управления со втулкой в сборе
33	М-3562		Набивка сальника горловины картера
34	М-3559		Держатель сальника горловины картера
35	М-3549		Сальник горловины картера рулевого управления в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
