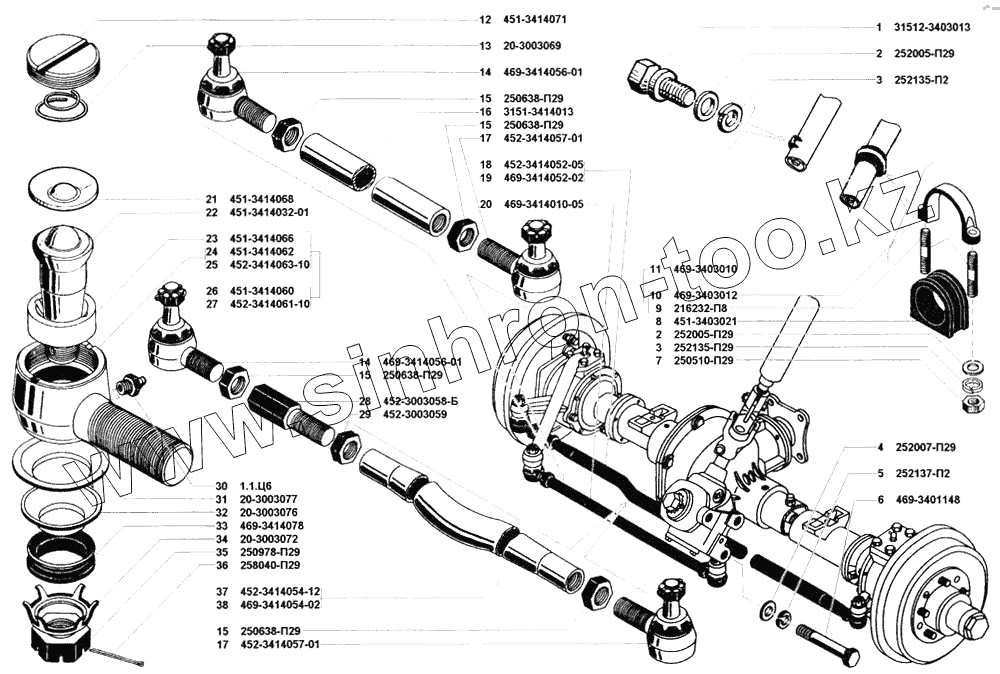

Каталог запасных частей к технике: УАЗ-31514. Крепление рулевого управления и тяги рулевые

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

15

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31512-3403013		Болт крепления кронштейна рулевой колонки
2	252005-П29		Шайба 8
3	252135-П2		Шайба 6 пружинная
4	252007-П29		Шайба 14
5	252137-П2		Шайба 12 пружинная
6	469-3401148		Кольцо стопорное
7	250510-П29		Гайка М8
8	451-3403021		Втулка стремянки
9	216232-П8		Шпилька М8х1,25х16 крепления нагнетательной трубки к насосу
10	469-3403012		Кронштейн крепления рулевого управления
11	469-3403010		Кронштейн крепления рулевого управления в сборе
12	451-3414071		Заглушка наконечника
13	20-3003069		Пружина
14	469-3414056-01		Наконечник рулевых тяг правый в сборе
15	250638-П29		Гайка М18х1,5
16	3151-3414013		Тяга сошки
17	452-3414057-01		Наконечник рулевых тяг левый
18	452-3414052-05		Тяга рулевой трапеции в сборе
19	469-3414052-02		Тяга рулевой трапеции в сборе
20	469-3414010-05		Тяга сошки рулевого управления в сборе
21	451-3414068		Пята опорная
22	451-3414032-01		Палец
23	451-3414066		Сухарь наконечника рулевых тяг
24	451-3414062		Наконечник рулевых тяг правый
25	452-3414063-10		Наконечник рулевых тяг левый
26	451-3414060		Наконечник рулевых тяг с сухарем правый в сборе
27	452-3414061-10		Наконечник рулевых тяг с сухарем левый в сборе
28	452-3003058-Б		Штуцер регулировочный тяги рулевой трапеции
29	452-3003059		Гайка М18х1,5 левая
30	1.1.Ц6		Пресс-масленка
31	20-3003077		Шайба сферическая
32	20-3003076		Шайба сферическая верхняя
33	469-3414078		Кольцо защитное
34	20-3003072		Колпачок пружинный
35	250978-П29		Гайка М14х1,5
36	258040-П29		Шплинт 3,2х25
37	469-3414054-12		Тяга рулевой трапеции
38	469-3414054-02		Тяга рулевой трапеции

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
