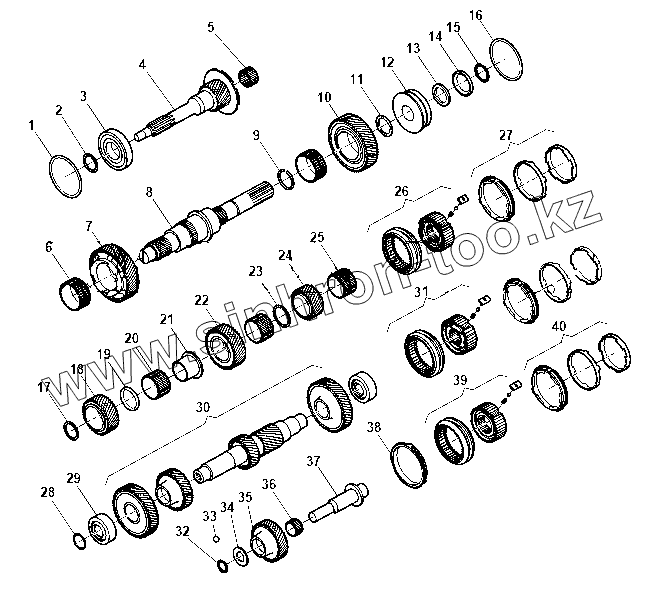

Каталог запасных частей к технике: УАЗ Профи. Валы коробки передач 5-ти ступенчатой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 316300170123300 | Кольцо регулировочное | |
| 2 | 316300170122500 | Кольцо стопорное | |
| 3 | 316300170103200 | Подшипник первичного вала | |
| 4 | 316300170102501 | Вал первичный | |
| 5 | 316300170103300 | Подшипник игольчатый первичного вала | |
| 6 | 316300170128100 | Подшипник игольчатый | |
| 7 | 316300170111300 | Шестерня 1-й передачи | |
| 8 | 316300170110501 | Вал вторичный | |
| 9 | 316300170123000 | Кольцо стопорное | |
| 10 | 316300170114001 | Шестерня заднего хода | |
| 11 | 316300170114100 | Шайба упорная | |
| 12 | 316300170119000 | Подшипник шариковый двойной радиально-упорный | |
| 13 | 316300170123500 | Ограничитель | |
| 14 | 316300170114200 | Направляющая ограничителя | |
| 15 | 316300170123100 | Кольцо стопорное | |
| 16 | 316300170122600 | Кольцо стопорное | |
| 17 | 316300170122900 | Кольцо стопорное | |
| 18 | 316300170113100 | Шестерня 3-й передачи | |
| 19 | 316300170114400 | Шайба упорная подшипника 3й передачи | |
| 20 | 316300170106000 | Подшипник игольчатый второй передачи | |
| 21 | 316300170128001 | Подшипник скольжения 3ей шестерни | |
| 22 | 316300170112800 | Шестерня 2-й передачи | |
| 23 | 316300170122700 | Кольцо стопорное | |
| 24 | 316300170113201 | Шестерня 5-й передачи | |
| 25 | 316300170106100 | Подшипник игольчатый пятой передачи | |
| 26 | 316300170110400 | Ступица и обойма синхронизатора 1 и 2 передач в сборе | |
| 27 | 316300170116700 | Синхронизатор трёх-конусный в сборе 1 и 2 передачи | |
| 28 | 316300170123400 | Шайба регулировочная | |
| 29 | 316300170107700 | Подшипник конический | |
| 30 | 316300170107800 | Блок шестерен промежуточного вала | |
| 31 | 316300170110800 | Ступица и обойма в сборе | |
| 32 | 316300170122800 | Кольцо стопорное | |
| 33 | 316300170220000 | Шарик стальной | |
| 34 | 316300170108300 | Шайба упорная промежуточной шестерни заднего хода | |
| 35 | 316300170108201 | Шестерня заднего хода промежуточная | |
| 36 | 316300170108700 | Подшипник игольчатый промежуточной шестерни заднего хода | |
| 37 | 316300170109200 | Вал задней передачи | |
| 38 | 316300170116500 | Кольцо синхронизатора 5-ой передачи | |
| 39 | 316300170110901 | Ступица и обойма в сборе | |
| 40 | 316300170115200 | Синхронизатор двухконусный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
