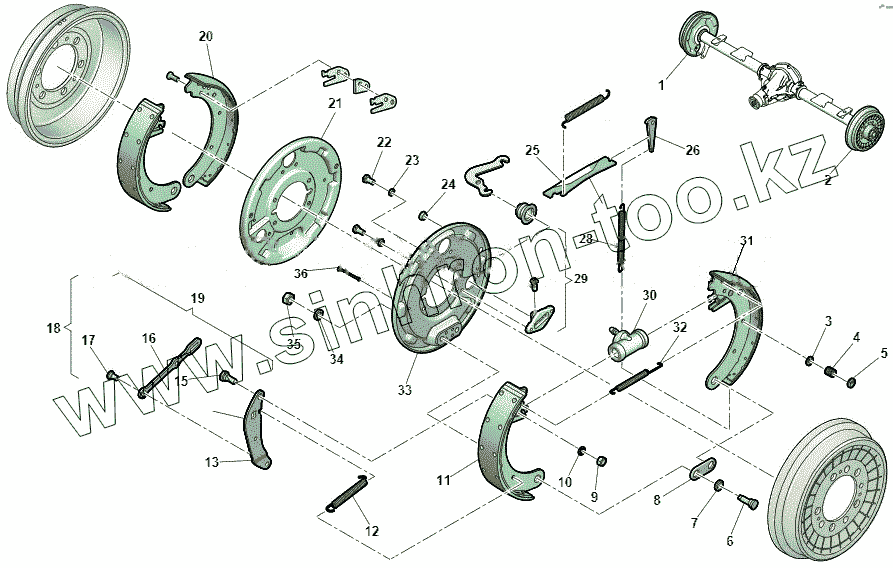

Каталог запасных частей к технике: УАЗ Патриот ЛИМИТЕД 316300-0000305-11. Тормоз задний

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

15

16

17

18

19

20

21

22

23

24

25

26

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	316300350201111		Тормоз задний
2	316300350201011		Тормоз задний
3	000500000206757		Чашка отжимной пружины нижняя
4	000500000206557		Пружина отжимная колодок тормо
5	000500000206657		Чашка отжимной пружины верхняя
6	315100350206810		Палец опорный колодок тормоза
7	315100350102810		Втулка опорного пальца колодок тормоза
8	315100350203010		Пластина опорных пальцев
9	000000029277929		Гайка
10	000000025213602		Шайба
11	316300350208910		Колодки тормозные
12	316300350827200		Пружина разжимного звена
13	316300350825300		Рычаг привода с упором
15	316300350826200		Ось разжимного рычага
16	316300350828000		Тяга привода
17	316300350828200		Ось тяги
18	316300350824800		Рычаг с тягой правый
19	316300350824900		Рычаг с тягой левый
20	220600350209010		Колодка тормозная задняя
21	316300350201510		Щит заднего тормоза с усилителем
22	000000020145229		Болт
23	000000025213529		Шайба
24	316300350202500		Заглушка щита заднего тормоза
25	316300350825600		Звено разжимное
26	316300350826600		Клин регулировочный
28	316300350825000		Пружина регулировочного клина
29	316300350823000		Блок промежуточного рычага
30	316300350204000		Цилиндр тормозной задний
31	316300350208810		Колодки тормозные
32	316300350203500		Пружина стяжная
33	316300350201410		Щит заднего тормоза с усилителем
34	000000025213702		Шайба
35	000000025051529		Гайка
36	316300350210900		Стержень отжимной

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
