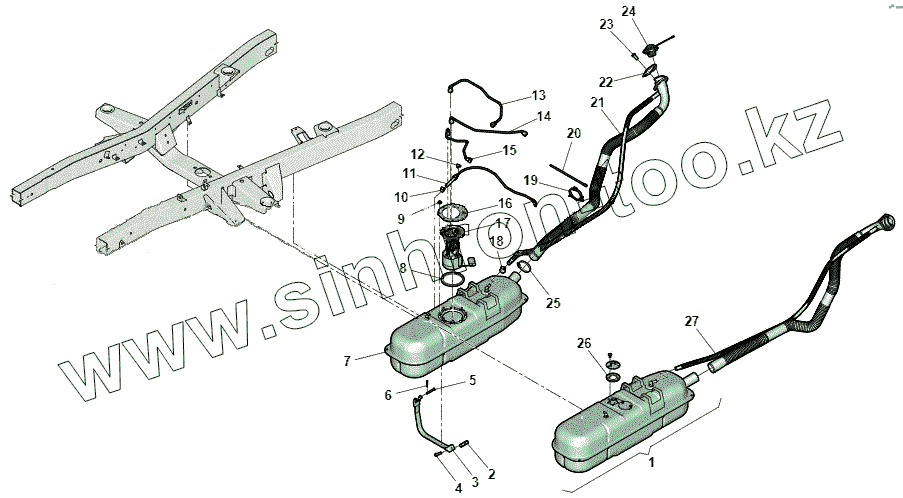

Каталог запасных частей к технике: УАЗ Патриот ЛИМИТЕД 316300-0000305-11. Бак топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 316020110100901 Бак топливный левый
2 046900110114295 Гайка
2-1 046900110114200 Гайка
3 316000110111000 Хомут крепления топливного бака
4 000000029081329 Болт
5 000000026004529 Палец
6 000000025803829 Шплинт
7 316300110100841 Бак топливный правый
8 316220113902201 Кольцо уплотнительное
9 000100003832101 Гайка
10 316200110411000 Хомут червячный
11 316300110408870 Трубка пароотводящая от правого бака
12 220695110411000 Хомут червячный
13 316300110406070 Трубка подачи топлива от ЭБН к ФТОТ
14 316300110409080 Трубка подачи топлива к правому баку
15 316300110407470 Трубка слива топлива от фильтра тонкой очистки топлива к ЭБН
16 316220113905295 Фланец
17 316300113902001 Электробензонасос
18 220695101409000 Хомут червячный
19 316300110157100 Скоба
20 316000372430800 316000372430800
21 316220110105600 Труба наливная с клапаном
22 316300110120400 Прокладка
23 000600002441026 Болт
24 316300110301001 Крышка топливного бака
25 220695110107800 Хомут червячный
26 220695110402200 Прокладка фланца приемной трубки топливопровода
27 316220110105700 Труба наливная с клапаном
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
