Каталог запасных частей к технике: УАЗ Патриот КОМФОРТ. Трубопроводы кондиционера

Тип техники

Марка

Модель

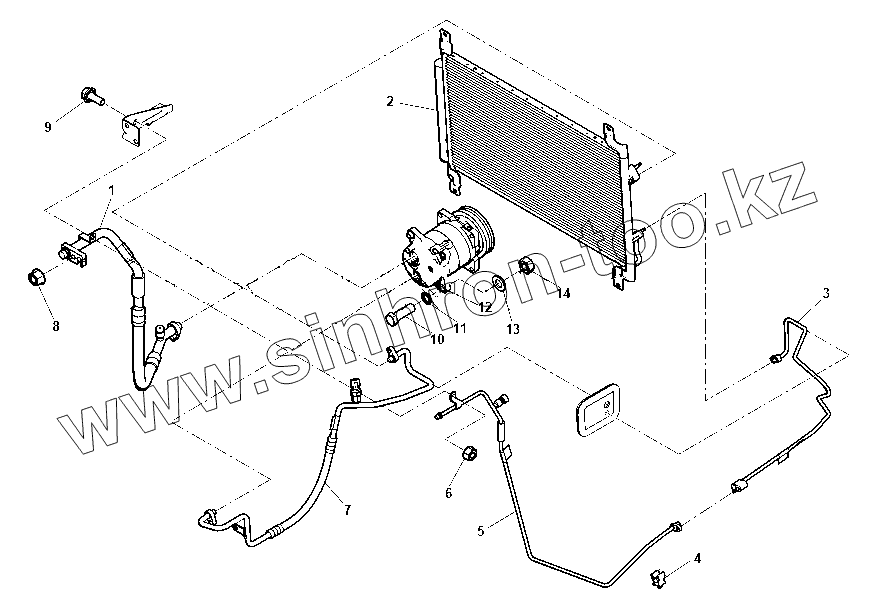

Схема

6

14

13

12

11

10

9

8

7

5

4

3

2

1

Позиция на иллюстрации	Заводской номер детали		Название детали
6	000459953181800		Гайка
14	000000025051229		Гайка
13	000000025200629		Шайба
12	316300813101030		Компрессор
11	000000025215602		Шайба
11-1	000000025212602		Шайба
10	000000020149929		Болт
9	000100003836421		Болт
8	000459953181900		Гайка
7	316300813120630		Шланг компрессор
0-1	316300813120230		Трубка муфта-испаритель
5	316300813120250		Трубка муфта-испаритель
4	316300110457100		Скоба
3	316300813120810		Шланг конденсатор-ресивер
2	316300813102030		Конденсатор
1-1	316300813120411		Шланг испаритель-компрессор
1	316300813120430		Шланг испаритель
0-3	316300813120100		Кронштейн
0-2	316300813120830		Трубка конденсатор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
