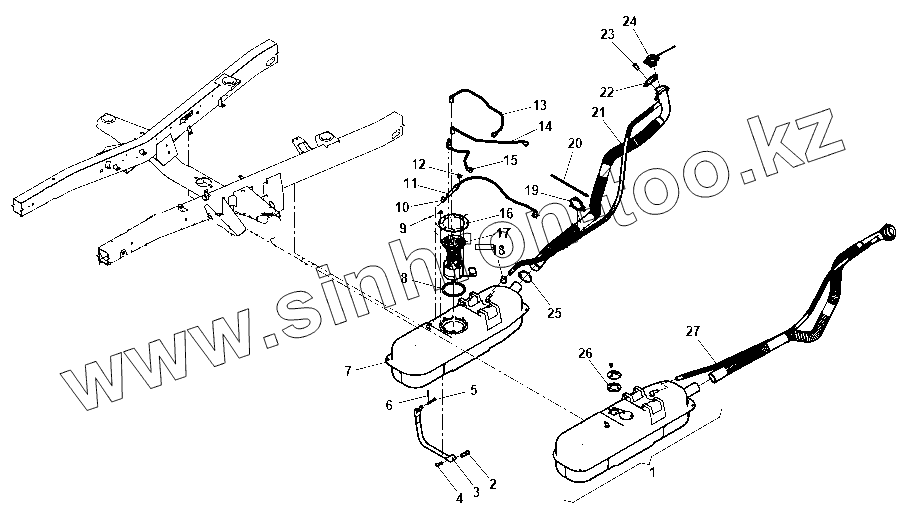

Каталог запасных частей к технике: УАЗ Патриот КЛАССИК. Бак топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
15
16
17
18
19
20
21
22
23
24
25
26
14
13
2
3
4
5
6
7
8
9
10
11
12
27
Позиция на иллюстрации Заводской номер детали Название детали
1 316020110100911 Бак топливный
15 316300110407470 Трубка слива топлива от фильтра тонкой очистки топлива к ЭБН
16 316220113905295 Фланец
17 316300113902001 Электробензонасос
18 220695101409000 Хомут червячный
19 316300110157100 Скоба
20 316000372430800 316000372430800
21 316300110105610 Труба наливная
22 316300110120400 Прокладка
23 000600002441026 Болт
24 316300110301001 Крышка топливного бака
25 220695110107800 Хомут червячный
26 220695110402200 Прокладка фланца приемной трубки топливопровода
14 316300110409080 Трубка подачи топлива к правому баку
13 316300110406070 Трубка подачи топлива от ЭБН к ФТОТ
2 046900110114295 Гайка
2-1 046900110114200 Гайка
3 316000110111000 Хомут крепления топливного бака
4 000000029081329 Болт
5 000000026004529 Палец
6 000000025803829 Шплинт
7 236326110100645 Бак топливный правый
8 316220113902201 Кольцо уплотнительное
9 000100003832101 Гайка
10 316200110411000 Хомут червячный
11 316300110408870 Трубка пароотводящая от правого бака
12 220695110411000 Хомут червячный
27 316300110105710 Труба наливная с клапаном
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
