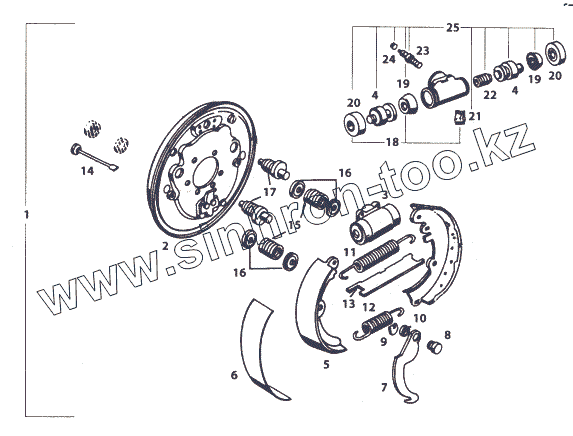

Каталог запасных частей к технике: Tata Telcoline-207. REAR WHEEL BRAKE (KBX)
1
1
2
2
3
4
4
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
20
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Lining (Trailing) | Lining (Trailing) | Lining (Trailing) | |
| Lining (Leading) | Lining (Leading) | Lining (Leading) | |
| Lining (Trailing) | Lining (Trailing) | Lining (Trailing) | |
| Lining (Leading) | Lining (Leading) | Lining (Leading) | |
| Lining (Trailing) | Lining (Trailing) | Lining (Trailing) | |
| Lining (Leading) | Lining (Leading) | Lining (Leading) | |
| 2699 4230 37 02 | 2699 4230 37 02 | Brake Drum Rear | |
| 1 | 2699 4230 01 06 | Assy. Rear Brake RH (Non Asbestos) | |
| 1 | 2699 4230 01 05 | Assy. Rear Brake LH (Non Asbestos) | |
| 2 | 2654 4230 01 45 | Back Plate Complete LH | |
| 2 | 2654 4230 01 46 | Back Plate Complete RH | |
| 3 | 2654 4230 01 47 | Assy. Wheel Cylinder (22.22 Dia.) | |
| 4 | 2654 4230 66 02 | Piston, Wheel Cylinder | |
| 4 | Piston Wheel Cylinder | Piston Wheel Cylinder | |
| 5 | 2654 4230 01 51 | Lined Shoe Kit | |
| 6 | 8854 4203 02 07 | Kit Lining Set (R/S II) Non Asbestos Consisting of : | |
| 6 | 8854 4202 02 07 | Kit Lining Set (R/S I) Non Asbestos Consisting of : | |
| 6 | 8854 4201 02 07 | Kit Lining Set (STD) Non Asbestos Consisting of : | |
| 7 | 2654 4230 60 01 | Hand Brake Lever LH | |
| 7 | 2654 4230 60 01 | Hand Brake Lever LH | |
| 8 | 2654 4230 67 02 | Pin Hand Brake Lever | |
| 9 | 2654 4230 43 02 | 'U' Clip | |
| 10 | 2654 4230 92 04 | Washer Cup | |
| 11 | 2654 4230 87 05 | Shoe Return Spring | |
| 12 | 2654 4230 87 06 | Shoe Return Spring (Fixed Point) | |
| 13 | 2654 4230 71 01 | Strut | |
| 14 | 2654 4230 67 03 | Shoe Set Pin | |
| 15 | 2654 4230 87 07 | Spring Shoe Hold Down | |
| 16 | 2654 4230 99 03 | Cup, Shoe Hold Down | |
| 17 | 2654 4230 32 02 | Cam Shoe Adjuster | |
| 18 | 2654 4230 01 58 | Minor Kit Wheel Cylinder Consisting of : | |
| 19 | Cup | Cup | |
| 19 | Cup | Cup | |
| 20 | Boot | Boot | |
| 20 | Boot | Boot | |
| 21 | Grease Pack | Grease Pack | |
| 21 | Grease Pack | Grease Pack | |
| 22 | Spring Wheel Cylinder | Spring Wheel Cylinder | |
| 23 | Bleeder Screw | Bleeder Screw | |
| 24 | Cap (Bleeder Screw) | Cap (Bleeder Screw) | |
| 25 | 2654 4230 01 50 | Major Kit Wheel Cylinder Consisting of : |
