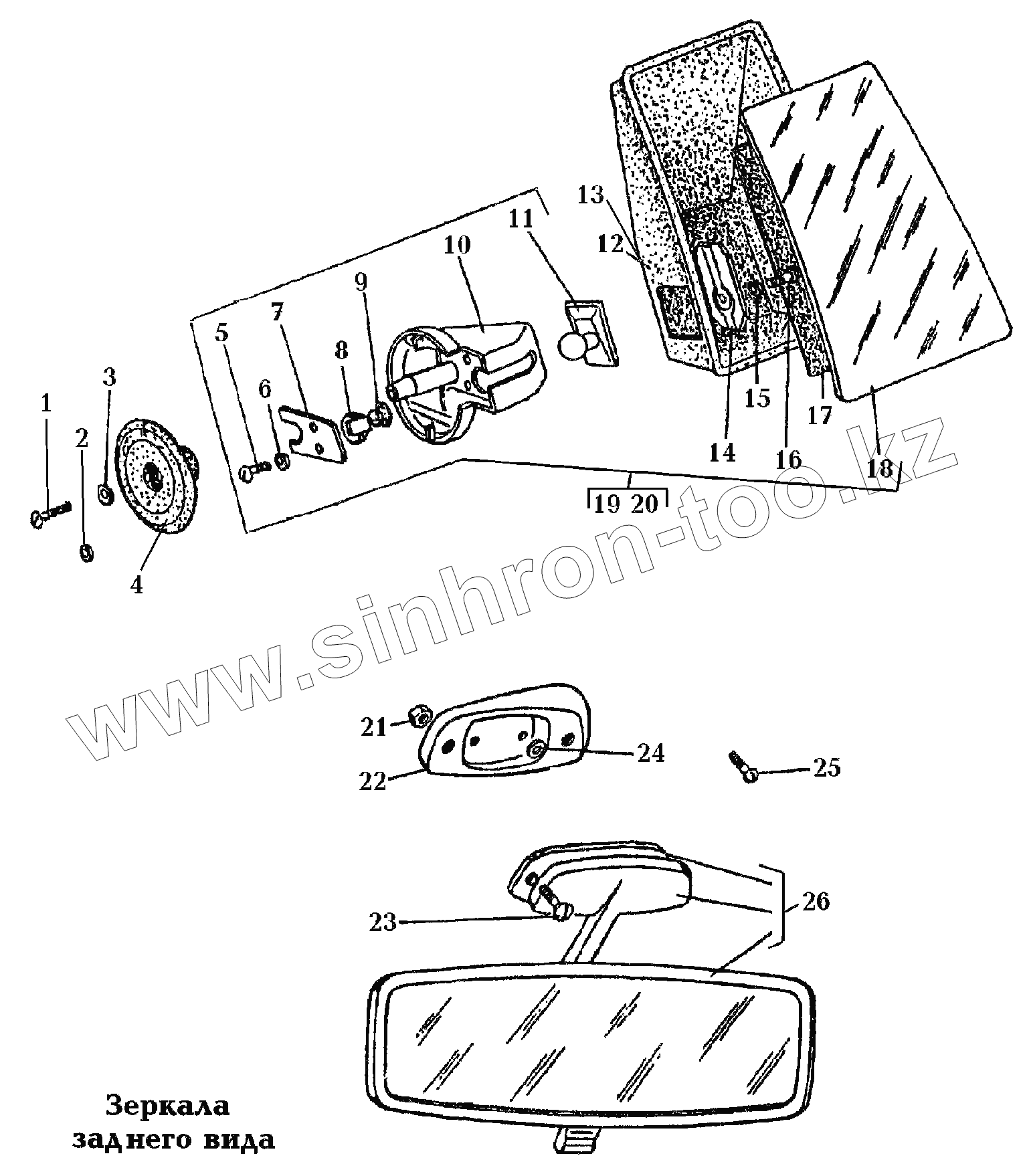

820. Принадлежности кузова\Зеркала заднего вида
820. Принадлежности кузова\Козырьки противосолнечные, крючки для одежды, поручни, ремни безопасности в кабине водителя
820. Принадлежности кузова\Ремни безопасности в салоне
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации
Заводской номер детали
Название детали
1
220107-П29
Винт
2
252154-П29
Шайба
3
252004-П29
Шайба
4
22038-8201089
Крышка
5
220079
Винт М5*14
6
252153-П29
Шайба
7
22038-8201095
Пластина
8
22038-8201075
Прижим шаровой опоры
9
22038-8201080
Сухарь
10
22038-8201042
Держатель
11
22038-8201071
Опора шаровая
12
22038-8201036
Корпус правого наружного зеркала
13
22038-8201037
Корпус левого наружного зеркала
14
22038-8201085
Накладка
16
201420-П29
Болт
17
22038-8201176
Лента противоосколочная
18
22038-8201052
Зеркало
19
22038-8201020-10
Зеркало заднего вида наружное правое в сборе
20
22038-8201021-10
Зеркало заднего вида наружное левое в сборе
21
250508-П29
Гайка
22
2203-8201248-10
Подкладка
23
221602-П29
Винт
24
252036-П29
Шайба 5
25
220079-П29
Винт
26
21011-8201011-70
Зеркало заднего вида внутреннее в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
