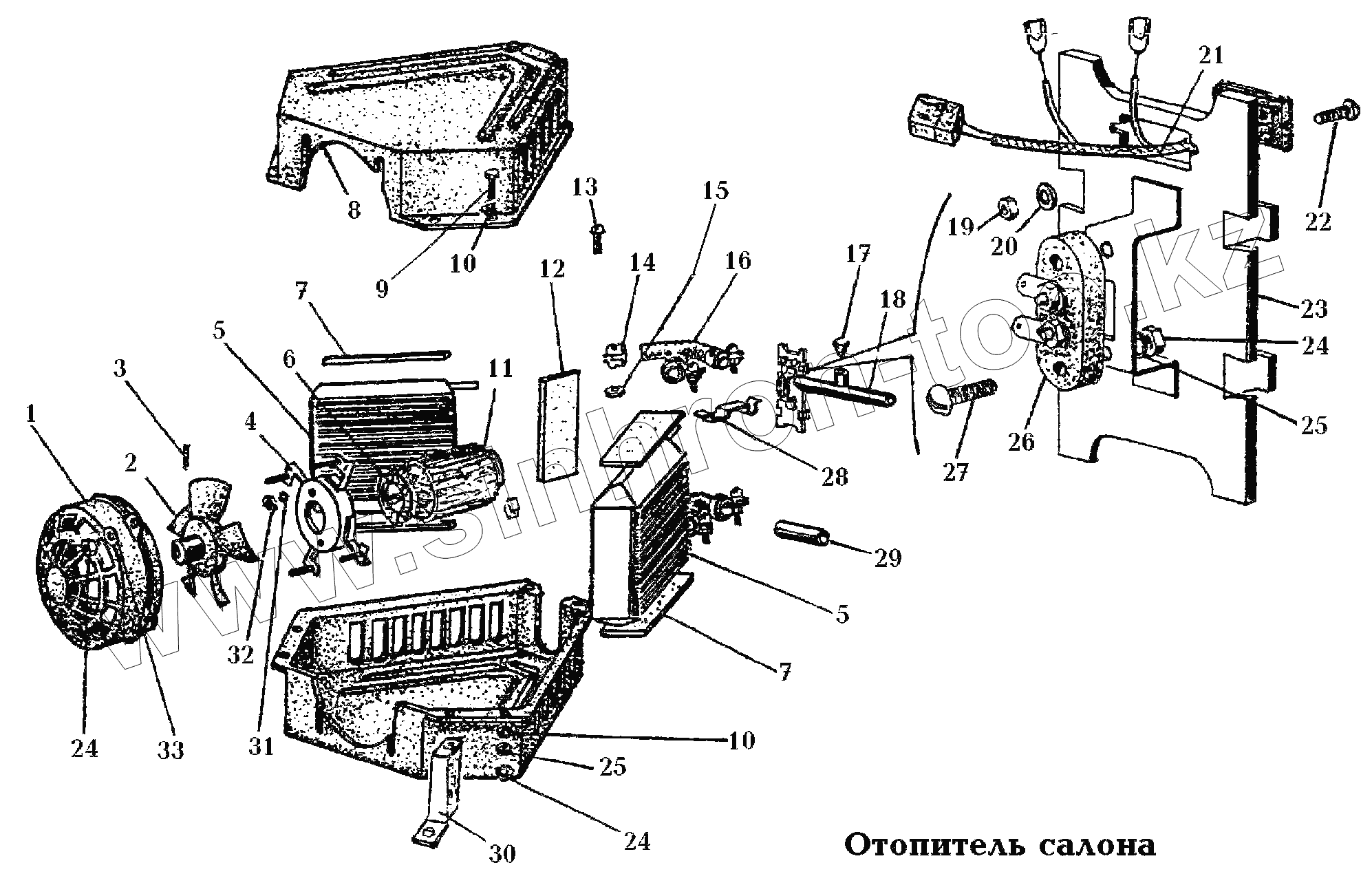

Каталог запасных частей к технике: РАФ-22038-2. 810. Отопление и вентиляция\Отопитель салона

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
8
9
10
10
11
12
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 22038-8101248 Решетка воздухозаборника
2 22038-8101130 Крыльчатка
3 242209-П29 Винт установочный М5*8
4 22038-8101460 Кронштейн электродвигателя
5 22038-8101060 Радиатор отопителя
6 2203-8102045-10 Прокладка
7 22038-8101256 Прокладка радиатора
8 22038-8101036 Крышка отопителя
9 201422-П29 Болт
10 252004-П29 Шайба
11 19.3730000 Электродвигатель
12 22038-8101258 Прокладка вертикальная
14 288004-П29 Хомут 24
15 251082-П29 Гайка М4
16 22038-8101068 Тройник
17 22038-8101488 Клапан воздушный
18 22038-8101480 Трубка воздушного клапана
19 250458-П29 Гайка М3
20 252130-П29 Шайба 3
21 22038-3724066 Жгут проводов отопителя
22 220005-П29 Винт М3*12
23 22038-8101530 Панель
24 250508-П29 Гайка
25 252154-П29 Шайба
26 11.3729 Сопротивление добавочное
27 220104-П29 Винт М6*14
28 22038-8101246 Кронштейн
29 22038^101254 Патрубок соединительный
30 2203-8101012 Ножка
31 252153-П29 Шайба
32 250464-П29 Гайка
33 252037-П29 Шайба
