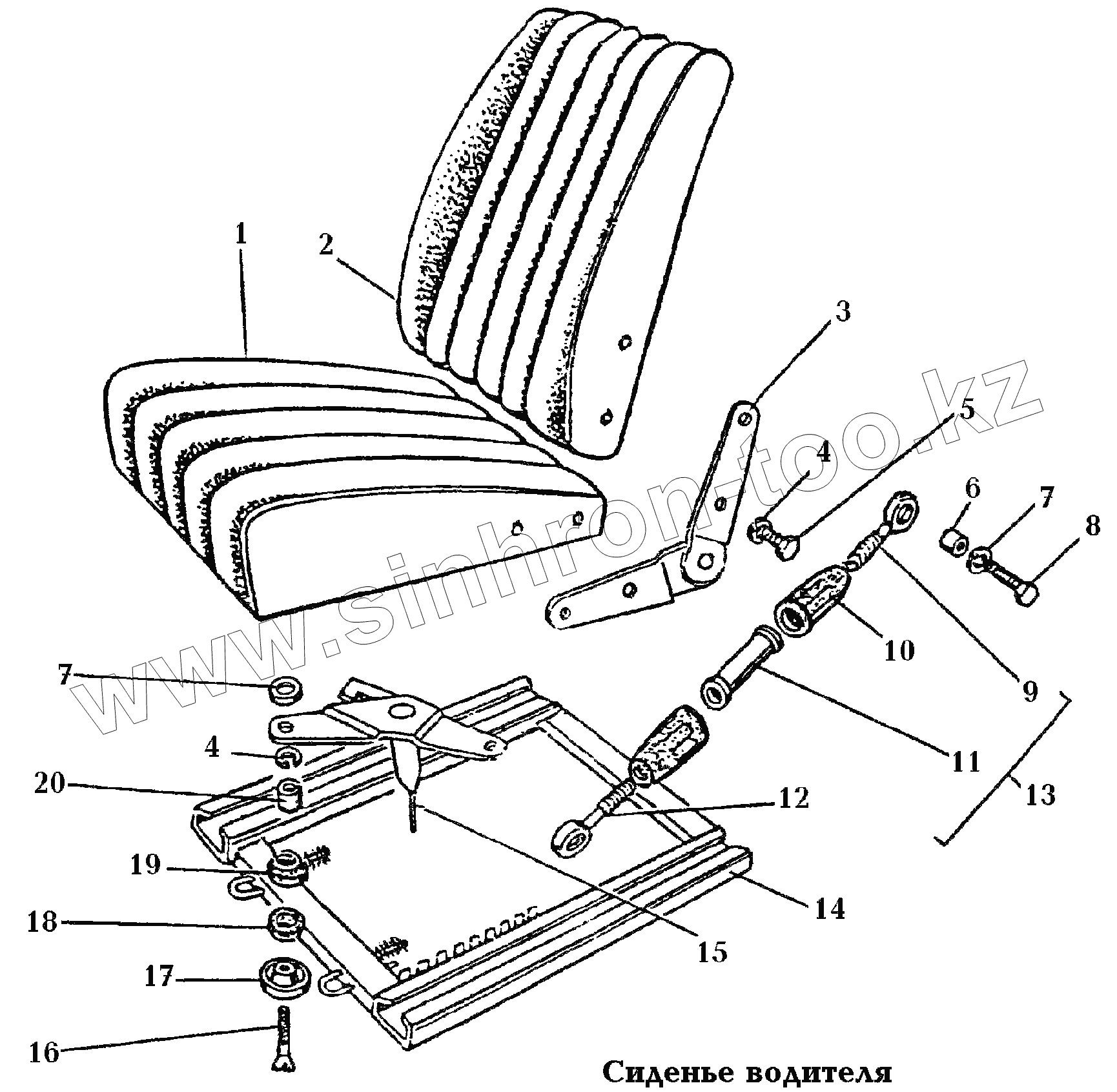

Каталог запасных частей к технике: РАФ-22038-2. 680. Сиденья\Сиденье водителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 22038-02-6803010-01 Подушка сиденья водителя
2 22038-02-6805010-01 Спинка сиденья водителя
3 2203-6805110 Кронштейн в сборе
4 252155-П29 Шайба
5 201454-П29 Болт
6 2203-6805146-11 Втулка распорная
7 252005-П29 Шайба
8 201464-П29 Болт
9 2203-6805043-01 Болт стяжной с левой резьбой
10 2203-6805144 Кожух
11 2203-6805132 Корпус в сборе
12 2203-6805042-01 Болт стяжной с правой резьбой
13 2203-6805130-01 Стяжка в сборе
14 2203-6804060-10 Салазки сиденья с застежками
15 2203-6804050-01 Механизм фиксации положения сиденья
16 221670-П29 Винт М8*35
17 2203-6804042-01 Чашка скользящая
18 2203-6804038-10 Шайба
19 2203-6804040 Втулка
20 2203-6804044-11 Втулка дистанционная
