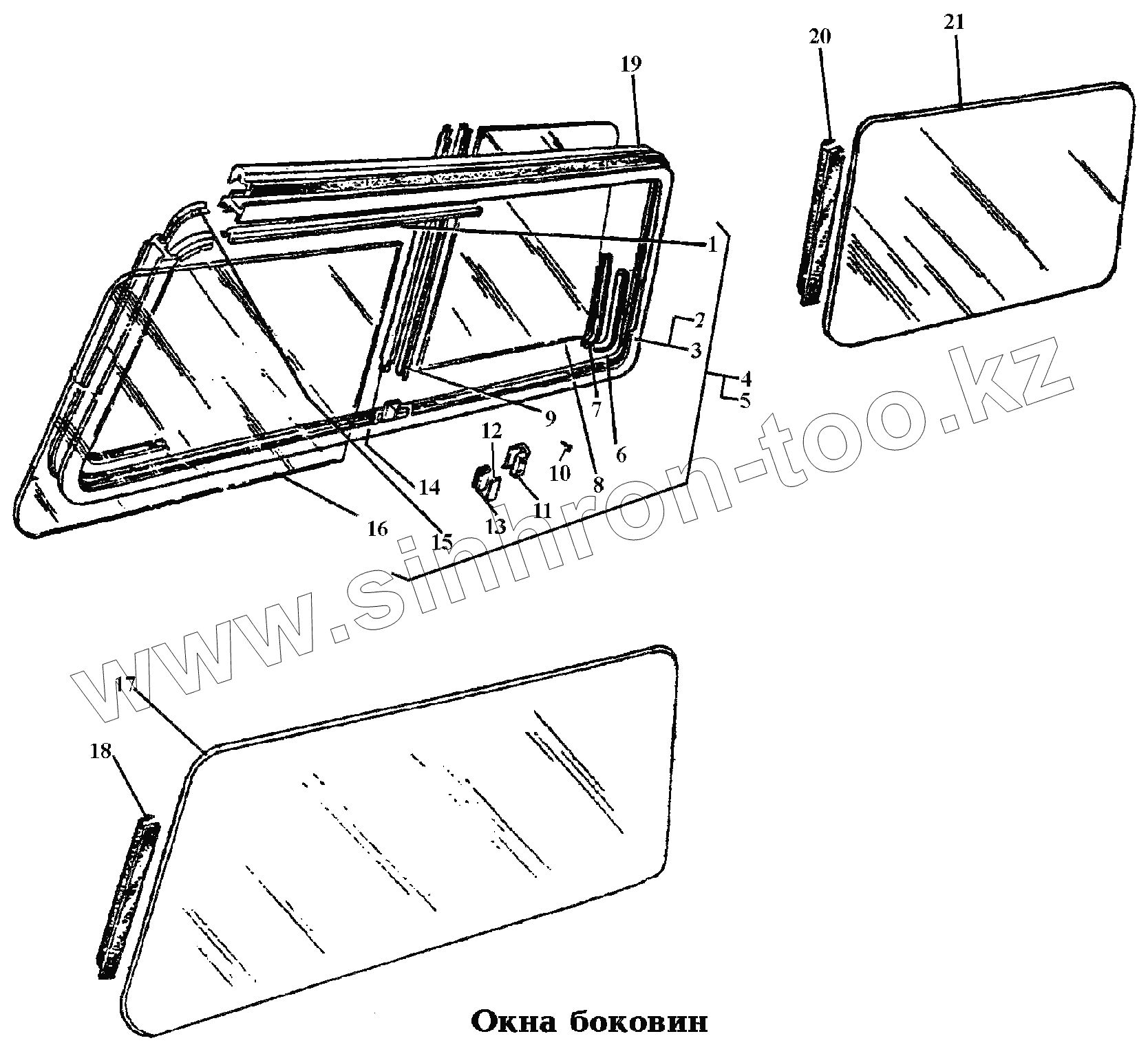

Каталог запасных частей к технике: РАФ-22038-2. 500. Кузов\Окна боковин

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 2203-5403092-10 Направляющая подвижного стекла
2 2203-5403020 Рамка правого раздвижного окна с фиксатором в сборе
3 2203-5403021 Рамка левого раздвижного окна с фиксатором в сборе
4 2203-5403008-01 Окно раздвижное правое в сборе
5 2203-5403009-01 Окно раздвижное левое в сборе
6 2203-5403066-10 Вкладыш
7 2203-5403084-10 Уплотнитель неподвижного стекла
8 2203-5403082 Стекло
9 2203-5403087 Уплотнитель
10 233012-П13 Винт
11 2203-5403064 Ручка
12 2203-5403069 Планка
13 2203-5403068 Прокладка
14 2203-5403074 Стойка
15 2203-5403042-10 Уплотнитель подвижного стекла
16 2203-5403052 Стекло
17 22038-5403082-10 Стекло неподвижное заднего окна боковины (устанавливается взамен раздвижных окон)
18 22038-5403108-10 Уплотнитель (устанавливается взамен раздвижных окон)
19 2203-5403038-20 Уплотнитель рамки
20 2203-5403108 Уплотнитель стекла
21 2203-5403102 Стекло
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
