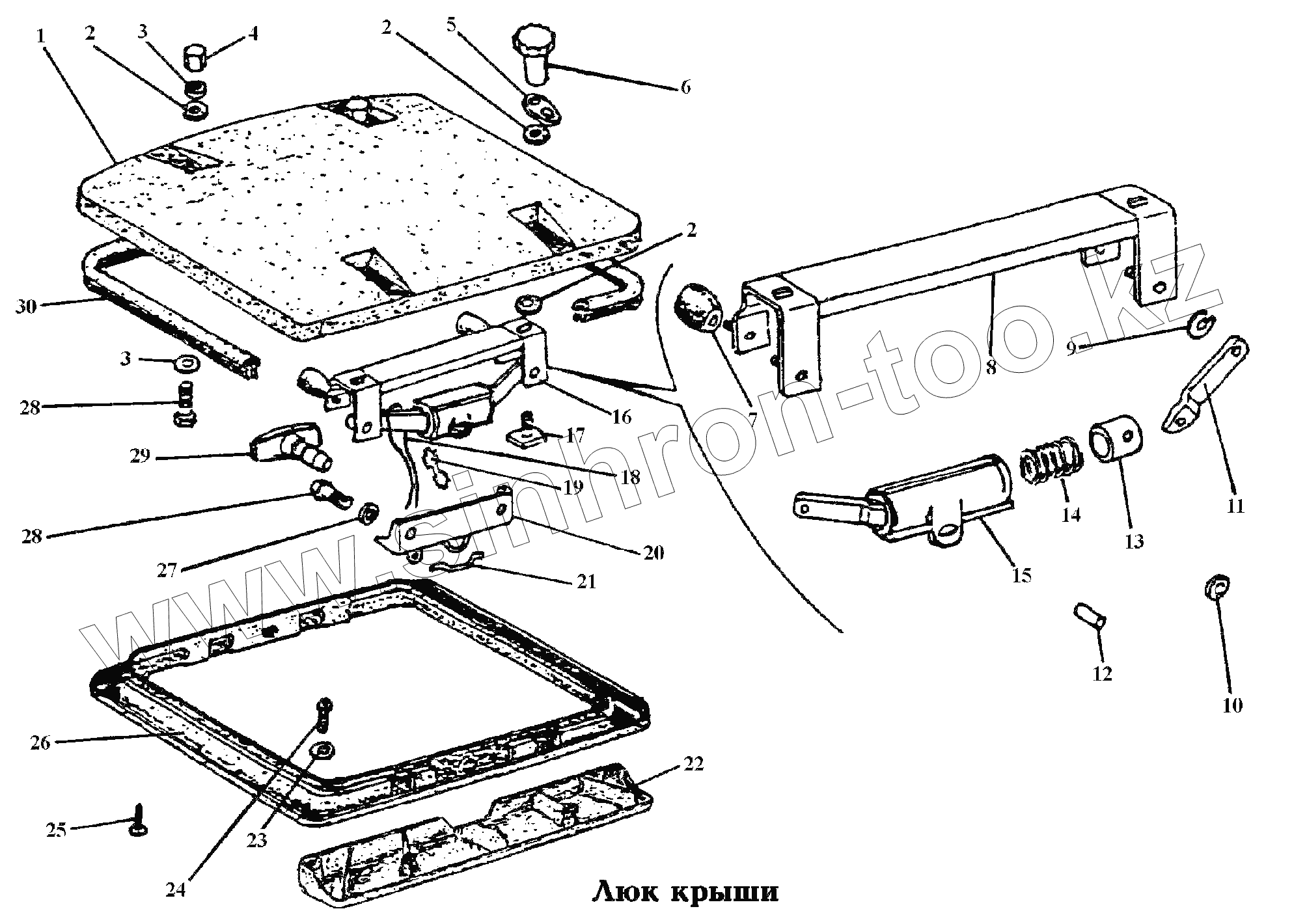

Каталог запасных частей к технике: РАФ-22038-2. 500. Кузов\Люк крыши

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	22038-5713010		Крышка люка
2	22038-5713094		Прокладка
3	252038-П29		Шайба
4	22038-5713154		Гайка М8
5	22038-5713144		Шайба стопорная
6	22038-5713152		Гайка М8 специальная
7	2101-1703088		Рукоятка
8	22038-5713060		Дуга крышки
9	5.65Г.01		Шайба стопорная
11	22038-5713076		Рычаг
12	22038-5713088		Ось поршня
13	22038-5713082		Поршень
14	22038-5713092		Пружина
15	22038-5713078		Корпус
16	22038-5713050		Механизм открывания в сборе
17	22038-5713146		Болт М8
18	22038-5713142		Канатик страховочный
19	22038-5713143		Скрепка канатика
20	22038-5713114		Упор
21	22038-5713116		Пружина упора
22	22038-5713048		Дефлектор
23	293221-П29		Шайба 6
24	222525-П29		Винт
25	240818-П29		Винт
26	22038-5713046		Облицовка люка
27	252005-П29		Шайба
28	201456-П29		Болт
29	22038-5713120		Ручка аварийная
30	22038-5713022		Уплотнитель
