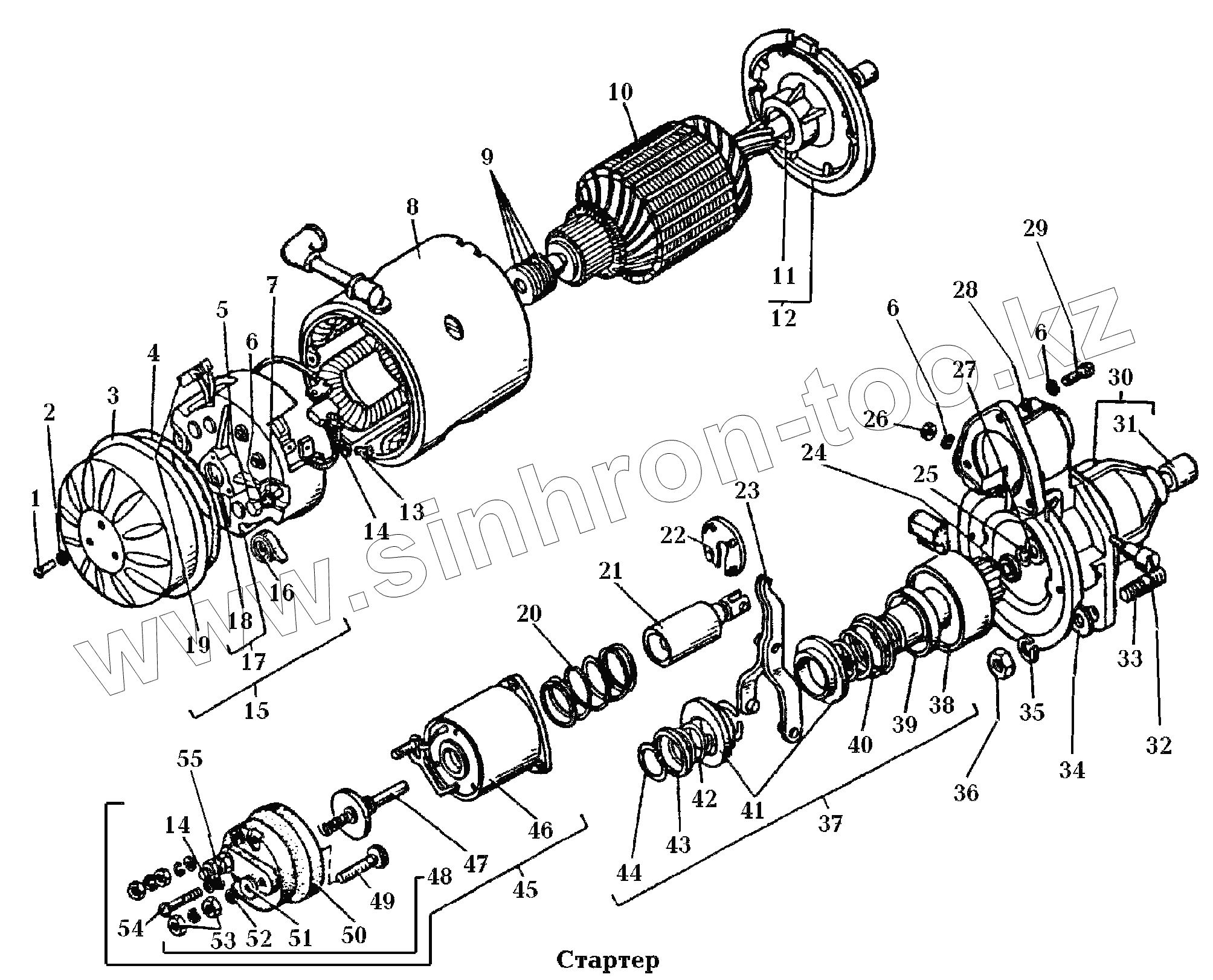

Каталог запасных частей к технике: РАФ-22038-2. 370. Электрооборудование\Стартер
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230Б4-Т | СТ230Б4-Т | Стартер в сборе (тропическое исполнение) | |
| СТ230Б4 | СТ230Б4 | Стартер в сборе | |
| 1 | 220003 | Винт М4*8 | |
| 2 | 252132-П29 | Шайба | |
| 3 | СТ230-3708041 | Кожух защитный | |
| 4 | СТ230-3708042 | Кольцо уплотнительное | |
| 5 | СТ230-3708003 | Болт | |
| 6 | 252134-П29 | Шайба | |
| 7 | СТ230-3708001 | Шайба | |
| 8 | СТ230Б-3708100 | Корпус в сборе | |
| 9 | СТ230-3708009 | Шайба | |
| 10 | СТ230-3708200 | Якорь | |
| 11 | СТ230-3708052 | Вкладыш | |
| 12 | СТ230-3708050-А | Подшипник | |
| 13 | 220078-П29 | Винт М5*12 | |
| 14 | 252133-П29 | Шайба | |
| 15 | СТ230-3708300 | Крышка в сборе | |
| 16 | СТ230-3708304 | Пружина | |
| 17 | СТ230-3706301 | Крышка | |
| 18 | СТ230-3708302 | Вкладыш | |
| 19 | ФЭ3599164-02 | Щетка | |
| 20 | СТ230-3708804 | Пружина | |
| 21 | СТ230Б-3708810 | Якорь | |
| 22 | СТ230-3708814 | Шайба | |
| 23 | СТ230-3708020 | Рычаг | |
| 24 | СТ230-3708004 | Кольцо упорное | |
| 25 | СТ230-3708007 | Кольцо замковое | |
| 27 | СТ230-3708005 | Шайба | |
| 28 | СТ230-3708018 | Шайба | |
| 29 | 220105-П29 | Винт | |
| 30 | СТ230Б-3708400-10 | Крышка со стороны привода | |
| 31 | СТ230-3708402 | Вкладыш | |
| 32 | СТ230-3708014 | Ось рычага | |
| 33 | 291647-П2 | Шпилька М12*1,25*32 | |
| 34 | 252007-П29 | Шайба | |
| 35 | 252157-П29 | Шайба | |
| 36 | 250507-П29 | Гайка | |
| 37 | СТ230-3708600-01 | Привод в сборе | |
| 38 | СТ230-3708610-01 | Муфта | |
| 39 | СТ230-3708608 | Чашка | |
| 40 | СТ21-3708603-А | Пружина | |
| 41 | СТ230-3708601 | Втулка | |
| 42 | СТ21-3708604 | Пружина | |
| 43 | СТ230-3708606 | Чашка | |
| 44 | СТ230-3708602 | Кольцо пружинное | |
| 45 | СТ230Б-3708820 | Ярмо с крышкой | |
| 46 | СТ230-3708830 | Ярмо | |
| 47 | СТ230-3708860 | Плунжер | |
| 48 | СТ230Б-3708890 | Крышка реле в сборе | |
| 49 | СТ230-3708832 | Болт | |
| 50 | СТ230Б-3708891 | Крышка | |
| 51 | 252005-П29 | Шайба | |
| 52 | 252135-П29 | Шайба | |
| 53 | 250510-П29 | Гайка | |
| 54 | 220086-П29 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
