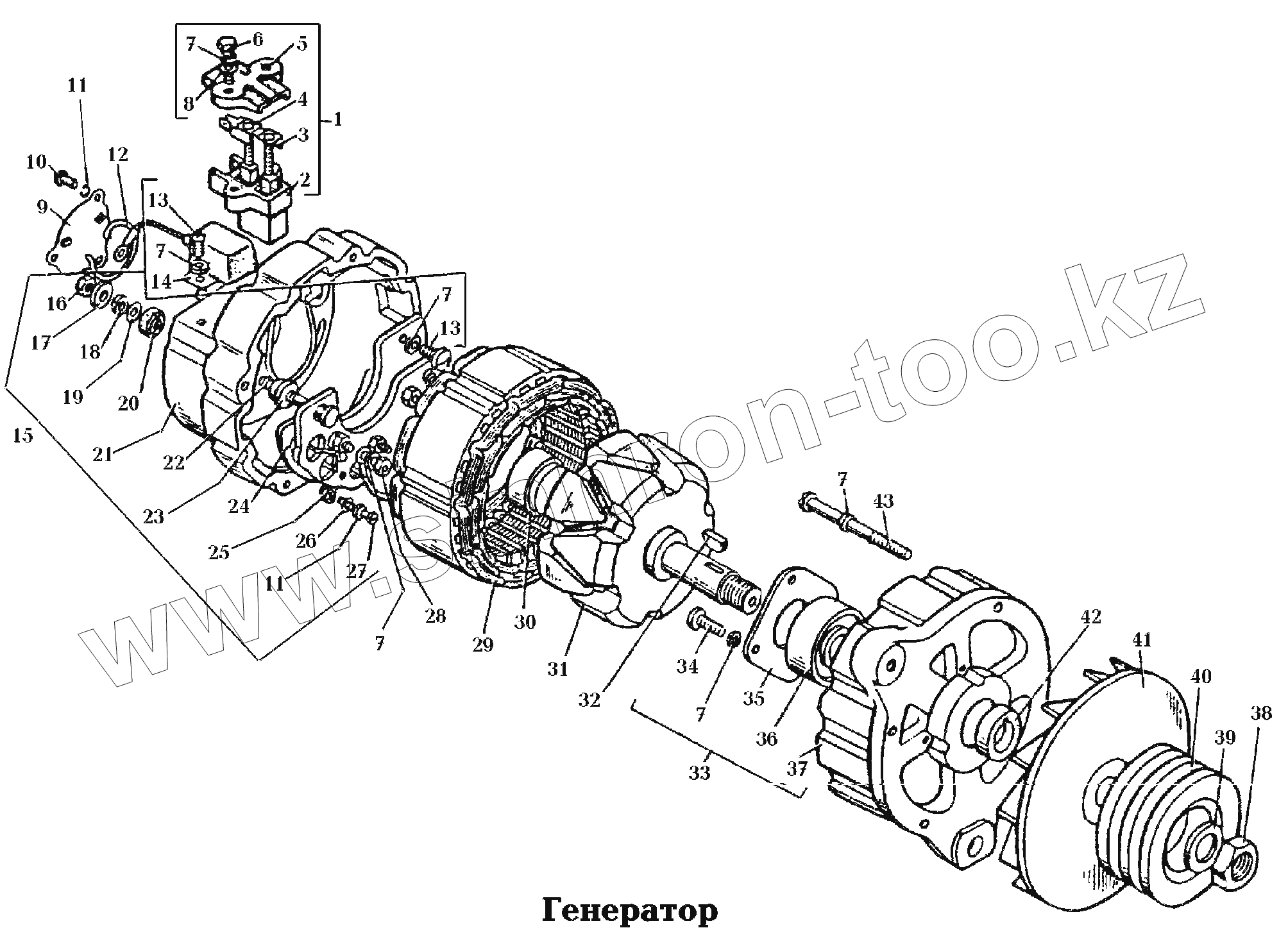

Каталог запасных частей к технике: РАФ-22038-2. 370. Электрооборудование\Генератор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 Г272-3701010-01 Щеткодержатель в сборе
2 Г272-011-7 Иэолятор щеткодержатель
3 Г272-3701020А-01 Щетка
4 Г272-3701030А-01 Щетка
5 Г272-3701012А Крышка щеткодержателя
6 Г250Е1-3701016 Болт
7 Х-4001 Шайба
8 8Х-1497-А Шайба
9 16.3701060 Крышка подшипника
10 220050-П Винт М4*8
11 252152-П Шайба 4
12 16.3701008 Стопор
13 Х-4237-01 Винт
14 К73-ФВ Конденсатор
15 16.3701300-01 Крышка со стороны контактных колец в сборе
16 250508-П Гайка М6
17 МХ-0276 Шайба 6
18 Х-1482 Шайба
19 НО-1067 Шайба
20 Г250А1-3701319-01 Втулка изоляционная
21 16.3701301 Крышка
22 16.3701352 Болт контактный
23 Г250А1-3701353 Втулка изоляционная
24 БПВ4-65-02 Блок выпрямительный
25 НО-1801-11 Шайба изоляционная
26 НО-1011 Шайба
27 НО-0424 Винт
28 М11-90118 Гайка
29 Г259-3701100-01 Статор в сборе
30 6-180502К1С9Ш1 Подшипник
31 Г255-3701200 Ротор в сборе
32 НО-7501 Шпонка
33 16.3701400-01 Крышка со стороны шкива в сборе
34 НО-0603 Винт
35 16.3701404 Шайба
36 6-180603К1С9Ш1 Подшипник
37 16.3701401 Крышка
38 МХ-0235-11-01 Гайка
39 Г287-3701074 Шайба
40 16.3701051 Шкив
41 16.3701055 Вентилятор
42 Г250-Э701054 Втулка
43 НО-0414 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
