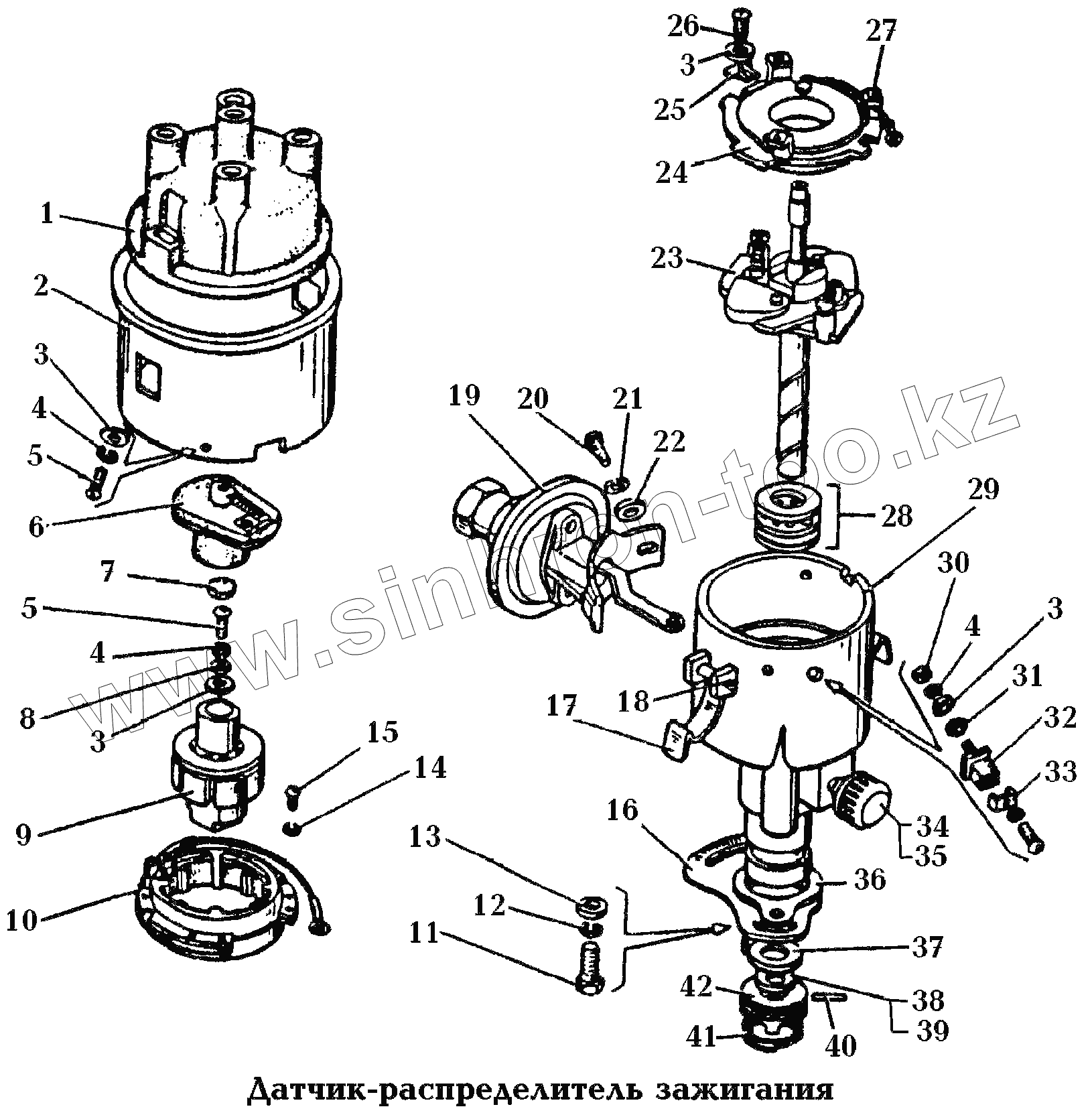

Каталог запасных частей к технике: РАФ-22038-2. 370. Электрооборудование\Датчик - распределитель зажигания
1
1
1
2
3
3
3
3
4
4
4
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
16
16
16
17
17
17
18
19
19
19
20
21
22
23
23
23
24
25
25
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1901.3706500-08 | Крышка распределителя с угольком | |
| 1 | 1901.3706500-07 | Крышка распределителя с угольком (тропическое исполнение) | |
| 2 | 19.3706003 | Экран | |
| 3 | 252002-П29 | Шайба 4 | |
| 4 | 252152-П29 | Шайба | |
| 5 | 220051-П29 | Винт | |
| 6 | 1901.3706020-07 | Бегунок с резистором (тропическое исполнение) | |
| 6 | 1901.3706020-08 | Бегунок с резистором | |
| 7 | Р34-3706006 | Сальник | |
| 7 | Р34-3706006-07 | Сальник (тропическое исполнение) | |
| 8 | 4.65Г.019 | Шайба 4 | |
| 8 | 4.65Г.019 | Шайба 4 | |
| 9 | 1901.3706400 | Ротор | |
| 9 | 1901.3706400-07 | Ротор (тропическое исполнение) | |
| 10 | 1901.3706300 | Статор | |
| 10 | 1901.3706300-07 | Статор (тропическое исполнение) | |
| 11 | 201419-П29 | Болт М6*18 | |
| 12 | 252154-П29 | Шайба | |
| 13 | 252004-П29 | Шайба | |
| 14 | 252131-П29 | Шайба 3 | |
| 15 | 220003-П29 | Винт М3*8 | |
| 16 | Р119-3706008-07 | Пластина установочная | |
| 16 | Р119-3706008-08 | Пластина установочная | |
| 17 | 1-ЦГ-694 | Пружина крышки | |
| 17 | 1-ЦГ-694-07 | Пружина крышки (тропическое исполнение) | |
| 18 | 258039-П29 | Шплинт | |
| 19 | 1901.3706600-07 | Регулятор вакуумный (тропическое исполнение) | |
| 19 | 1901.3706600 | Регулятор вакуумный | |
| 20 | 220082-П29 | Винт | |
| 21 | 252153-П29 | Шайба | |
| 22 | 252003-П29 | Шайба | |
| 23 | 1901.3706200 | Валик с центробежным автоматом | |
| 23 | 1901.3706200-07 | Валик с центробежным автоматом (тропическое исполнение) | |
| 24 | 19.3706001 | Обойма Подшипника | |
| 25 | 19.3706002-07 | Держатель | |
| 25 | 19.3706002 | Держатель | |
| 26 | 220052-П29 | Винт М4*12 | |
| 27 | 19.3706800 | Опора статора | |
| 28 | 8102 | Подшипник | |
| 29 | 1901.3706100-07 | Корпус | |
| 29 | 1901.3706100 | Корпус | |
| 30 | 250462-П29 | Гайка | |
| 31 | 19.3706004 | Зажим изоляционный | |
| 32 | Н-1958 | Болт специальный | |
| 33 | Р4-3706006 | Скоба | |
| 34 | Р34-3706110 | Корпус масленки | |
| 35 | Р-8050-А | Крышка | |
| 36 | Р20-3706003-Б | Шайба (По потребности) | |
| 37 | Р352-3706008 | Пластина | |
| 38 | Н-1376 | Шайба | |
| 39 | Н-1377 | Шайба | |
| 40 | Н-1941 | Штифт | |
| 41 | Р35-3706014-В | Пружина | |
| 42 | Р35-3706011-В | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
