340. Управление рулевое\Механизм рулевого управления

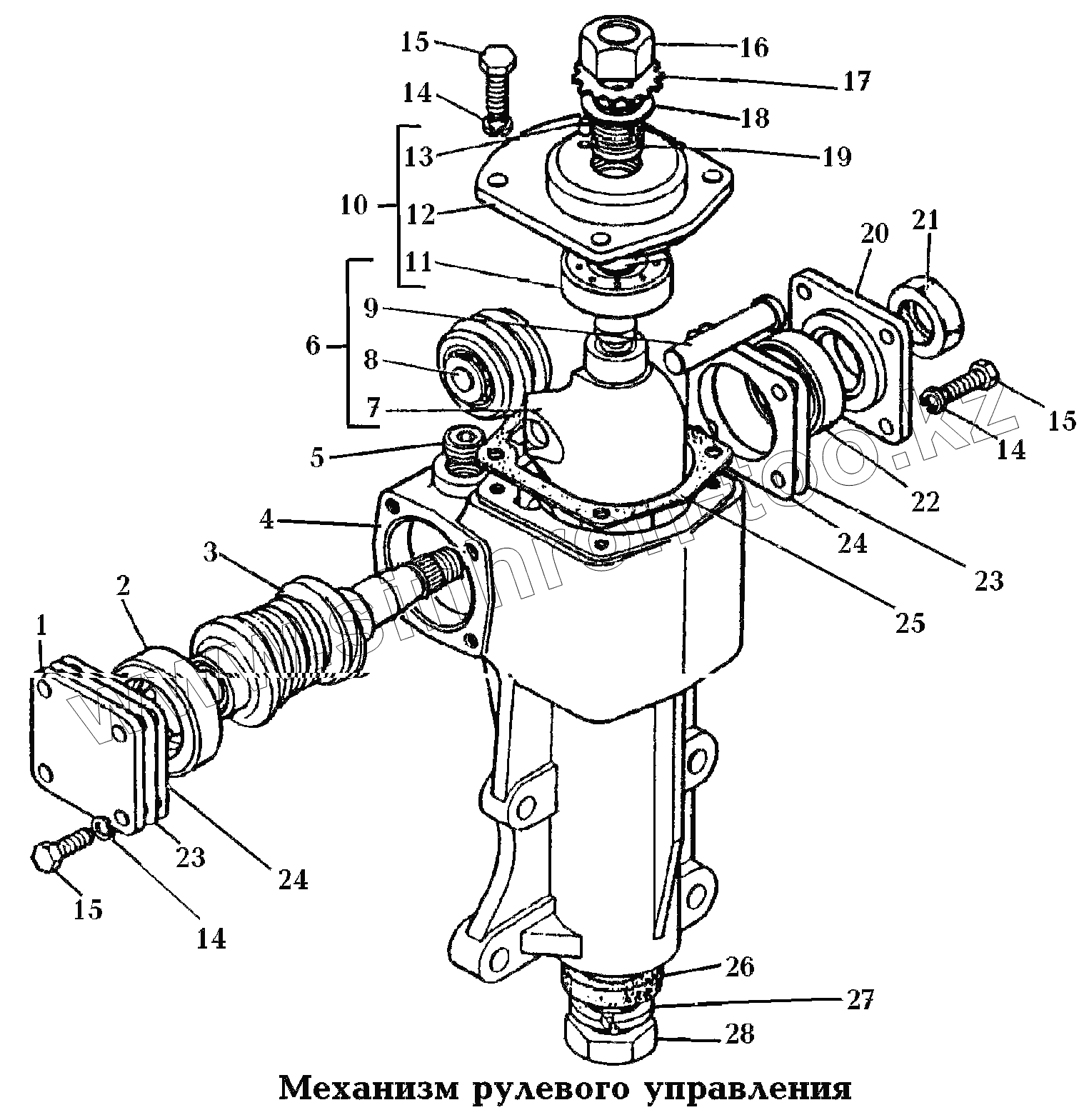

Каталог запасных частей к технике: РАФ-22038-2. 340. Управление рулевое\Механизм рулевого управления
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BYD
Chevrolet
Daewoo
Geely
Great Wall
Hyundai
Lifan
Tata
АЗЛК
ВАЗ
ГАЗ
ЗАЗ
ЗИЛ
ИЖ
ЛуАЗ
РАФ
УАЗ
Модель
Не выбрано
РАФ-2203 (1995)
РАФ-22038-2 (1994—1997)
Схема
>
Не выбрано
Общий вид\Общий вид автомобиля РАФ-22038-02
100. Двигатель\Подвеска двигателя, поперечина передняя
100. Двигатель\Блок и головка цилиндров двигателя
100. Двигатель\Поршни, шатуны, вал коленчатый и маховик
100. Двигатель\Вал распределительный, клапаны и толкатели клапанов
100. Двигатель\Газопровод
110. Система питания\Картер масляный, указатель уровня масла, насос масляный, крышка маслоналивного патрубка
110. Система питания\Радиатор масляный
110. Система питания\Вентиляция картера, электромагнитный клапан системы управления экономайзером принудительного холосто
110. Система питания\Привод датчика-распределителя зажигания, фильтр очистки масла, датчик контрольной лампы аварийного д
110. Система питания\Бак топливный, датчик указателя уровня топлива
110. Система питания\Клапан электромагнитный прекращения подачи топлива, фильтр тонкой очистки топлива, топливопроводы
110. Система питания\Насос топливный
110. Система питания\Карбюратор, микровыключатель системы ЭПХХ
110. Система питания\Карбюратор
110. Система питания\Акселератор, тяга воздушной заслонки
110. Система питания\Карбюратор в сборе, фильтр воздушный
120. Система выпуска газов\Трубы выхлопные, глушитель и резонатор выхлопа
120. Система выпуска газов\Система рециркуляции отработавших газов
130. Система охлаждения\Радиатор, подвеска радиатора, трубопроводы, датчик включения электровентилятора
130. Система охлаждения\Бачок расширительный
130. Система охлаждения\Электровентилятор системы охлаждения, кожух электровентилятора
130. Система охлаждения\Насос жидкостной, термостат, трубопроводы, датчик указателя температуры охлаждающей жидкости
160. Сцепление\Сцепление
160. Сцепление\Привод выключения сцепления, кронштейн педалей сцепления и тормоза
160. Сцепление\Цилиндр главный привода выключения сцепления, цилиндр выключения сцепления
170. Коробка передач\Коробка передач
170. Коробка передач\Коробка передач (2)
170. Коробка передач\Механизм переключения передач, выключатель света заднего хода
220. Валы карданные\Передача карданная трансмиссии
240. Мост задний\Мост задний
280. Рама\Поперечины установки двигателя, поперечина № 2 (поперечина передней подвески), брызговик двигателя
280. Рама\Буфера рамы
290. Подвеска автомобиля\Пружины и рычаги передней подвески
290. Подвеска автомобиля\Болт М12*1,25*70
290. Подвеска автомобиля\Рычаги и амортизаторы в сборе, стабилизатор поперечной устойчивости передней подвески
290. Подвеска автомобиля\Амортизаторы передней подвески
290. Подвеска автомобиля\Рессоры задние в сборе, крепление рессор
290. Подвеска автомобиля\Рессоры задние
290. Подвеска автомобиля\Амортизаторы задней подвески в сборе, крепление амортизаторов
290. Подвеска автомобиля\Амортизаторы задней подвески
310. Колеса и ступицы\Колеса, колпаки колес, тормоза рабочие задние в сборе, тормозные барабаны
310. Колеса и ступицы\Ступицы передних колес, тормозные барабаны, тормоза рабочие передние в сборе
310. Колеса и ступицы\Колеса в сборе, крепление запасного колеса
340. Управление рулевое\Механизм рулевого управления в сборе, вал карданный и колонка рулевого управления, выключатель зажиг
340. Управление рулевое\Механизм рулевого управления
340. Управление рулевое\Колонка рулевого управления
340. Управление рулевое\Колесо рулевое, кожухи рулевой колонки, переключатель трехрычажный, выключатель звукового сигнала
341. Тяги рулевые\Тяги рулевые, рычаги маятниковые в сборе
341. Тяги рулевые\Рычаги маятниковые
350. Тормоза\Тормоза рабочие передние
350. Тормоза\Тормоза рабочие задние, рычаги привода стояночного тормоза
350. Тормоза\Цилиндр главный тормозов и усилитель вакуумный в сборе, кронштейн вакуумного усилителя, бачок главно
350. Тормоза\Цилиндр главный тормозов
350. Тормоза\Усилитель вакуумный тормозов
350. Тормоза\Трубопроводы гидротормозов и вакуумного усилителя
350. Тормоза\Регулятор давления в гидроприводе задних тормозов
350. Тормоза\Привод стояночного тормоза, рычаг привода в сборе, выключатель контрольной лампы стояночного тормоза
350. Тормоза\Рычаг привода стояночного тормоза
370. Электрооборудование\Генератор в сборе
370. Электрооборудование\Генератор
370. Электрооборудование\Выключатель массы электромагнитный
370. Электрооборудование\Катушка зажигания, датчик-распределитель в сборе, свечи и провода зажигания
370. Электрооборудование\Датчик - распределитель зажигания
370. Электрооборудование\Стартер
370. Электрооборудование\Блок предохранителей электрических цепей, прерыватель указателей поворота, реле, выключатель кнопочн
370. Электрооборудование\Фары, фароочистители, указатели поворота передние и боковые, фары противотуманные
370. Электрооборудование\Фонари задние, указатели поворота задние, катафоты, фонари освещения номерного знака
370. Электрооборудование\Плафоны внутреннего освещения, выключатель плафона дверной
370. Электрооборудование\Приборы электрооборудования: сигналы звуковые, резистор добавочный, регулятор напряжения, коммутатор
370. Электрооборудование\Колодка соединительная восьмиконтактная
370. Электрооборудование\Колодка соединительная шестиконтактная
370. Электрооборудование\Колодка соединительная пятиконтактная
370. Электрооборудование\Комбинация приборов, облицовка панели приборов, выключатели и переключатели на панели приборов, вал
500. Кузов\Основание кузова
500. Кузов\Элементы кузова, кожуха колес
500. Кузов\Коврики пола, крышки люков пола
500. Кузов\Термошумоизоляция передка и кожухов колес
500. Кузов\Стекло ветрового окна, стеклоочиститель
370. Электрооборудование\Омыватель ветрового стекла и фар
500. Кузов\Панель приборов
500. Кузов\Обивка боковин
500. Кузов\Обивка перегородки и крыши
500. Кузов\Окна боковин
500. Кузов\Люк боковины
500. Кузов\Люк крыши
610. Двери\Двери передние, обивка дверей, уплотнители проемов дверей
610. Двери\Окна передних дверей, механизм перемещения стекла, опора держателя наружного зеркала
610. Двери\Дверь салона, окно и обивка двери, уплотнитель проема двери
610. Двери\Дверь задка, окно, обивка, петли и пружины газовые двери, уплотнитель проема двери
610. Двери\Замки и ручки передних дверей и двери салона
610. Двери\Ограничители и петли передних дверей и двери салона
610. Двери\Замок и ручки двери задка
810. Отопление и вентиляция\Отопитель салона в сборе, установка отопителя
810. Отопление и вентиляция\Отопитель салона
810. Отопление и вентиляция\Отопитель кабины водителя (обогрев ветрового окна)
810. Отопление и вентиляция\Канал обдува ветрового стекла, сопла обдува боковых стекол, ящик вещевой, кожух вентилятора отопител
810. Отопление и вентиляция\Управление кранами отопителей
840. Оперение\Капот наружный, замок и привод замка капота
840. Оперение\Капот внутренний, основание капота
840. Оперение\Облицовка радиатора, знак заводской
840. Оперение\Фартуки щитков колес
680. Сиденья\Сиденье водителя
680. Сиденья\Сиденье переднее
680. Сиденья\Сиденье одноместное
680. Сиденья\Сиденье двухместное
680. Сиденья\Сиденье трехместное
680. Сиденья\Сиденье многоместное
820. Принадлежности кузова\Зеркала заднего вида
820. Принадлежности кузова\Козырьки противосолнечные, крючки для одежды, поручни, ремни безопасности в кабине водителя
820. Принадлежности кузова\Ремни безопасности в салоне
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
Позиция на иллюстрации
Заводской номер детали
Название детали
1
24-3401061
Крышка нижняя
2
20-3401075
Подшипник
3
3102-3401035
Вал с червяком
4
24-3401010
Картер в сборе
5
296576-П29
Пробка КГ1/2
6
24-3401060-02
Вал сошки с роликом
7
24-3401164-02
Вал сошки
8
776701Х
Подшипник
9
24-3401073
Ось ролика
10
24-3401080
Крышка боковая в сборе
11
922205К
Подшипник концевой вала сошки
12
24-3401083
Крышка
13
258623-П
Штифт
14
252155-П29
Шайба
15
201456-П29
Болт
16
51-3401067
Гайка
17
51-3401082
Шайба
18
51-3401081
Прокладка
19
3102-3401063
Винт регулировочный
20
13-3401047
Крышка
21
63А-4207115
Сальник
22
977907К1
Подшипник верхний
23
М-3555
Прокладка
24
М-3556
Прокладка
25
24-3401084
Прокладка
26
20-3401023-Б
Сальник
27
252162-П29
Шайба
28
250651-П29
Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
