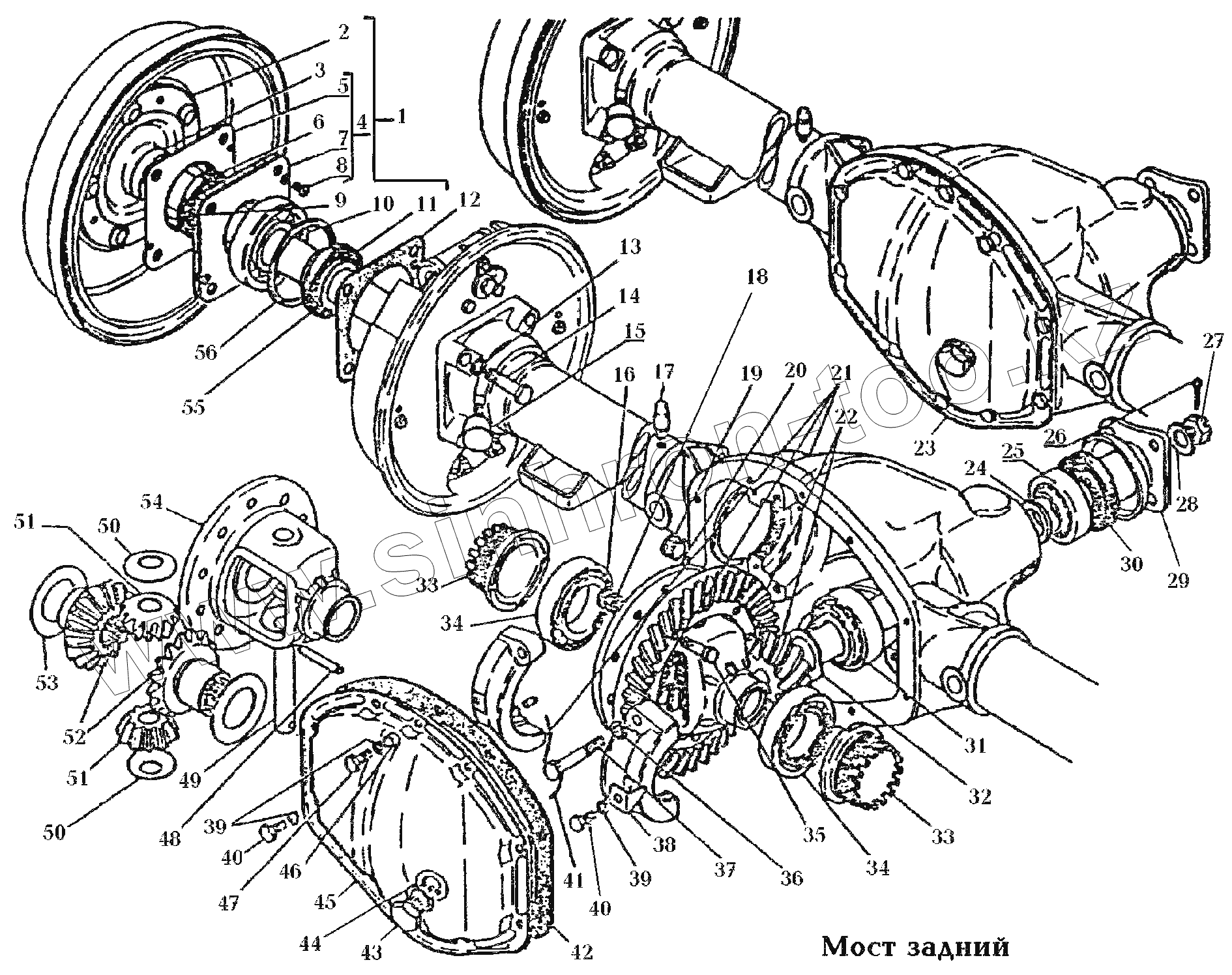

Каталог запасных частей к технике: РАФ-22038-2. 240. Мост задний\Мост задний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
53
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-2402047-01 | 21-2402047-01 | Кольцо регулировочное толщиной 1,53 мм | |
| 21-2402049-01 | 21-2402049-01 | Кольцо регулировочное толщиной 1,63 мм | |
| 21-2402073-01 | 21-2402073-01 | Кольцо регулировочное толщиной 1,73 мм | |
| 21-2402074-01 | 21-2402074-01 | Кольцо регулировочное толщиной 1,33 мм | |
| 21-2402076-01 | 21-2402076-01 | Кольцо регулировочное толщиной 1,43 мм | |
| 24-2402048 | 24-2402048 | Кольцо регулировочное толщиной 1,35 мм | |
| 24-2402061 | 24-2402061 | Кольцо регулировочное толщиной 1,61 мм | |
| 24-2402065 | 24-2402065 | Кольцо регулировочное толщиной 1,65 мм | |
| 24-2402066 | 24-2402066 | Кольцо регулировочное толщиной 1,67 мм | |
| 24-2402072 | 24-2402072 | Кольцо регулировочное толщиной 1,75 мм | |
| 24-2402075 | 24-2402075 | Кольцо регулировочное толщиной 1,71 мм | |
| 24-2402077 | 24-2402077 | Кольцо регулировочное толщиной 1,69 мм | |
| 24-2402083 | 24-2402083 | Кольцо регулировочное толщиной 1,37 мм | |
| 24-2402090 | 24-2402090 | Кольцо регулировочное толщиной 1,39 мм | |
| 24-2402091 | 24-2402091 | Кольцо регулировочное толщиной 1,41 мм | |
| 24-2402095 | 24-2402095 | Кольцо регулировочное толщиной 1,45 мм | |
| 24-2402096 | 24-2402096 | Кольцо регулировочное толщиной 1,47 мм | |
| 24-2402097 | 24-2402097 | Кольцо регулировочное толщиной 1,49 мм | |
| 24-2402098 | 24-2402098 | Кольцо регулировочное толщиной 1,51 мм | |
| 24-2402099 | 24-2402099 | Кольцо регулировочное толщиной 1,57 мм | |
| 24-2402100 | 24-2402100 | Кольцо регулировочное толщиной 1,59 мм | |
| 3102-2402-204 | 3102-2402-204 | Кольцо распорное толщиной 5,07 мм | |
| 3102-2402171 | 3102-2402171 | Кольцо распорное толщиной 4,08 мм | |
| 3102-2402172 | 3102-2402172 | Кольцо распорное толщиной 4,11 мм | |
| 3102-2402173 | 3102-2402173 | Кольцо распорное толщиной 4,14 мм | |
| 3102-2402174 | 3102-2402174 | Кольцо распорное толщиной 4,17 мм | |
| 3102-2402175 | 3102-2402175 | Кольцо распорное толщиной 4,20 мм | |
| 3102-2402189 | 3102-2402189 | Кольцо распорное толщиной 4,62 мм | |
| 3102-2402190 | 3102-2402190 | Кольцо распорное толщиной 4,65 мм | |
| 3102-2402191 | 3102-2402191 | Кольцо распорное толщиной 4,68 мм | |
| 3102-2402192 | 3102-2402192 | Кольцо распорное толщиной 4,71 мм | |
| 3102-2402193 | 3102-2402193 | Кольцо распорное толщиной 4,74 мм | |
| 3102-2402194 | 3102-2402194 | Кольцо распорное толщиной 4,77 мм | |
| 3102-2402195 | 3102-2402195 | Кольцо распорное толщиной 4,80 мм | |
| 3102-2402196 | 3102-2402196 | Кольцо распорное толщиной 4,83 мм | |
| 3102-2402197 | 3102-2402197 | Кольцо распорное толщиной 4,86 мм | |
| 3102-2402198 | 3102-2402198 | Кольцо распорное толщиной 4,89 мм | |
| 3102-2402199 | 3102-2402199 | Кольцо распорное толщиной 4,92 мм | |
| 3102-2402200 | 3102-2402200 | Кольцо распорное толщиной 4,95 мм | |
| 3102-2402201 | 3102-2402201 | Кольцо распорное толщиной 4,98 мм | |
| 3102-2402202 | 3102-2402202 | Кольцо распорное толщиной 5,01 мм | |
| 3102-2402203 | 3102-2402203 | Кольцо распорное толщиной 5,04 мм | |
| 3102-2402205 | 3102-2402205 | Кольцо распорное толщиной 5,10 мм | |
| 3102-2402206 | 3102-2402206 | Кольцо распорное толщиной 5,13 мм | |
| 3102-2402207 | 3102-2402207 | Кольцо распорное толщиной 5,16 мм | |
| 3102-2402208 | 3102-2402208 | Кольцо распорное толщиной 5,19 мм | |
| 3102-2402209 | 3102-2402209 | Кольцо распорное толщиной 5,22 мм | |
| 3102-2403119-10 | 3102-2403119-10 | Комплект запасных частей полуоси | |
| 1 | 24-2403069-30 | Полуось в сборе | |
| 2 | 24-2403070 | Полуось | |
| 3 | 21-2403025 | Втулка | |
| 4 | 24-2403100 | Корпус наружного сальника полуоси в сборе | |
| 5 | 24-2403102 | Корпус сальника | |
| 6 | 12-2403107 | Набивка | |
| 7 | 24-2403086 | Пластина | |
| 8 | 221577-П29 | Винт | |
| 9 | 24-2403112 | Прокладка | |
| 10 | 308УШ | Подшипник | |
| 11 | 12-2403084 | Кольдо зажимное | |
| 12 | 24-2403087 | Прокладка | |
| 13 | 252157-П2 | Шайба | |
| 14 | 290862-П8 | Болт | |
| 15 | 20-2400020 | Масленка | |
| 16 | 292759-П | Гайка | |
| 17 | 298430-П | Сапун | |
| 18 | 292758-П | Гайка СПМ10*1 | |
| 19 | 296576-П29 | Пробка КГ1/2 | |
| 20 | 24-2403011 | Дифференциал в сборе | |
| 21 | 3102-2401005-30 | Картер заднего моста с кожухами полуосей и крышками подшипников дифференциала в сборе | |
| 22 | 3102-2402020-10 | Комплект ведущей и ведомой шестерен главной передачи | |
| 23 | 24-10-2400012-01 | Мост задний с тормозами в сборе | |
| 24 | 3102-2402170 | Кольцо распорное толщиной 4,05 мм | |
| 24 | 3102-2402176 | Кольцо распорное толщиной 4,23 мм | |
| 24 | 3102-2402177 | Кольцо распорное толщиной 4,26 мм | |
| 24 | 3102-2402178 | Кольцо распорное толщиной 4,29 мм | |
| 24 | 3102-2402179 | Кольцо распорное толщиной 4,32 мм | |
| 24 | 3102-2402180 | Кольцо распорное толщиной 4,35 мм | |
| 24 | 3102-2402181 | Кольцо распорное толщиной 4,38 мм | |
| 24 | 3102-2402182 | Кольцо распорное толщиной 4,41 мм | |
| 24 | 3102-2402183 | Кольцо распорное толщиной 4,44 мм | |
| 24 | 3102-2402184 | Кольцо распорное толщиной 4,47 мм | |
| 24 | 3102-2402185 | Кольцо распорное толщиной 4,50 мм | |
| 24 | 3102-2402186 | Кольцо распорное толщиной 4,53 мм | |
| 24 | 3102-2402187 | Кольцо распорное толщиной 4,56 мм | |
| 24 | 3102-2402188 | Кольцо распорное толщиной 4,59 мм | |
| 25 | 6-7606К1Ш | Подшипник | |
| 26 | 258053-П | Шплинт | |
| 27 | 292917-П | Гайка | |
| 28 | 20-2402064-Б | Шайба | |
| 29 | 3102-2402138 | Фланец | |
| 30 | 12-2402052-23 | Манжета | |
| 31 | 7607АУ1Ш | Подшипник | |
| 32 | 24-2402046 | Кольцо регулировочное толщиной 1,55 мм | |
| 33 | 3102-2403040 | Гайка | |
| 34 | 7510У2Ш | Подшипник | |
| 35 | 24-2403034 | Болт | |
| 36 | 252137-П29 | Шайба | |
| 37 | 291559-П | Болт М12*50 | |
| 38 | 3102-2403044 | Пластина стопорная | |
| 39 | 252135-П2 | Шайба | |
| 40 | 201454-П8 | Болт | |
| 41 | 258287-П | Шплинт 1,6*325 | |
| 42 | 3102-2401040 | Прокладка | |
| 43 | 296507-П8 | Пробка М22*1,5*10 | |
| 44 | 297282-П | Прокладка | |
| 45 | 3102-2401013-10 | Крышка картера | |
| 46 | 12-3506052 | Втулка | |
| 47 | 201460-П8 | Болт М8*30 | |
| 48 | 295047-П | Штифт | |
| 49 | 24-2403060 | Ось | |
| 50 | 12-2403058-А2 | Шайба | |
| 51 | 24-2403055-10 | Сателлит | |
| 52 | 24-2403050-10 | Шестерня полуоси | |
| 53 | 12-2403030-А | Шайба (По выбору) | |
| 53 | 21Р-2403030 | Шайба | |
| 54 | 24-2403018 | Коробка сателлитов | |
| 55 | 12-2401060-Б | Сальник | |
| 56 | 12-2403082 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
