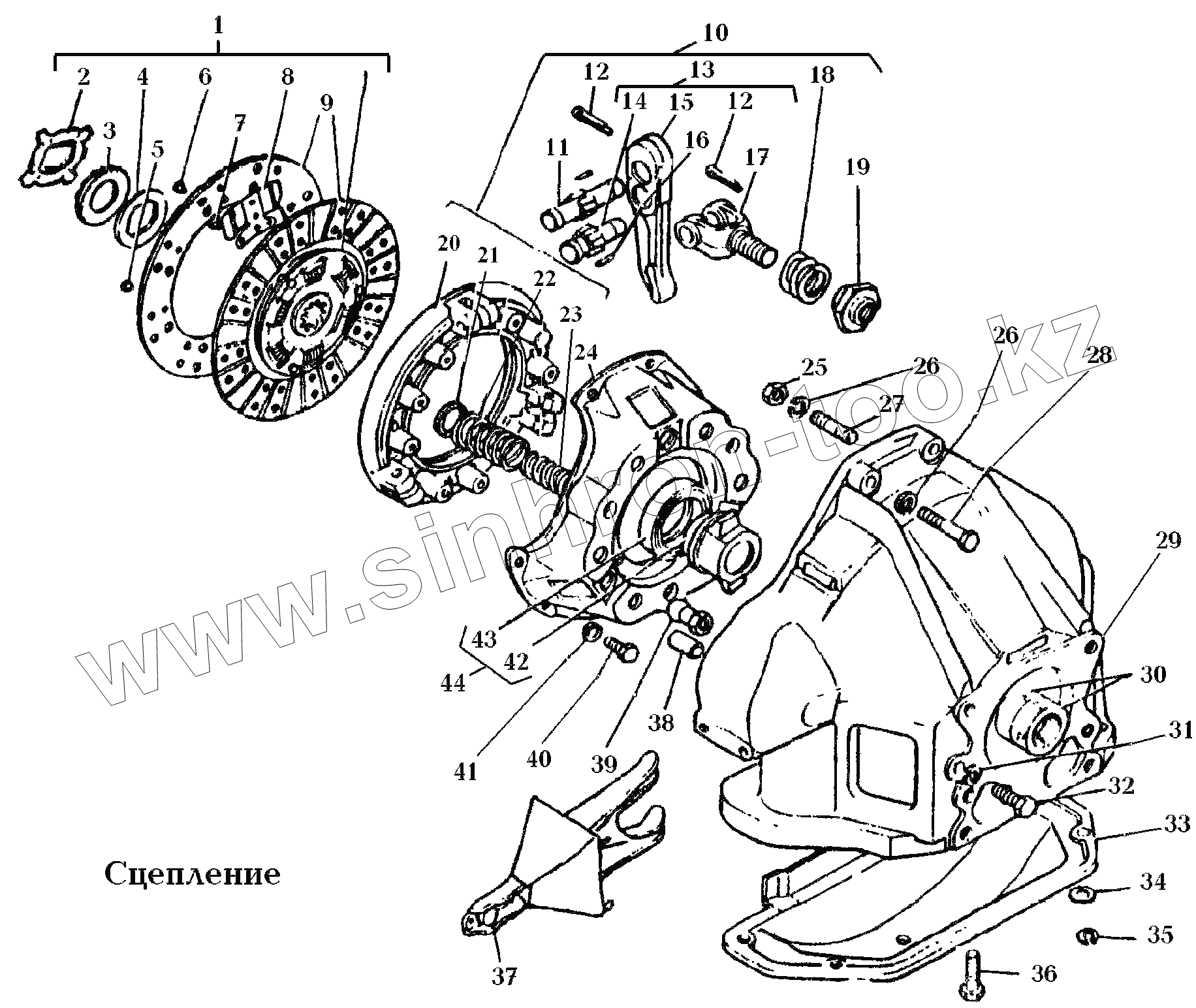

Каталог запасных частей к технике: РАФ-22038-2. 160. Сцепление\Сцепление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
6
6
7
8
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 40207.1601130 Диск ведомый в сборе
1 402.1601130 Диск ведомый в сборе
2 4022.1601149 Пружина
3 24-1601146-01 Шайба
4 24-1601145 Шайба
5 293907-П Заклепка
6 24-1601162 Груз балансировочный (количество - по потребности)
6 24-1601163 Груз балансировочный (количество - по потребности)
7 253863-П Заклепка
8 402.1601135 Пластина
9 4022.1601138 Накладка фрикционная
10 402.1601090 Диск нажимной с кожухом в сборе
10 40207.1601090 Диск нажимной с кожухом в сборе (тропическое исполнение)
11 11-7565 Палец
12 256023-П Шплинт 2,5*12
13 24-50-1601094 Рычаг в сборе
14 53-1601112 Палец
15 24-1601095-10 Рычаг
16 1,6x8,8 111 Ролик игольчатый
17 24-1601108-10 Вилка
18 24-1601105-01 Пружина
19 53-1601178 Гайка
20 24-1601093 Диск нажимной
21 11-7567 Шайба
22 4022.1601116 Пружина наружная
23 4022.1601115 Пружина внутренняя
24 402.1601125 Кожух
24 40207.1601125 Кожух
25 292779-П8 Гайка
26 252136-П2 Шайба
27 291797-П8 Шпилька
28 200320-П8 Болт
29 402.1601015 Картер (верхняя часть)
30 24-1601256 Кольцо защитное
31 252156-П8 Шайба
32 201521-П8 Болт
33 24-1601018 Картер (нижняя часть)
34 293259-П29 Шайба 8
35 252155-П8 Шайба
36 201454-П8 Болт
37 24-50-1601200 Вилка выключения сцепления
38 295128-П Штифт 13*28
39 11-7576 Опора
40 290654-П8 Болт
41 252135-П8 Шайба
42 24-1601185-20 Муфта
43 360710УС9 Подшипник
44 24-1601180-02 Муфта выключения сцепления в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
