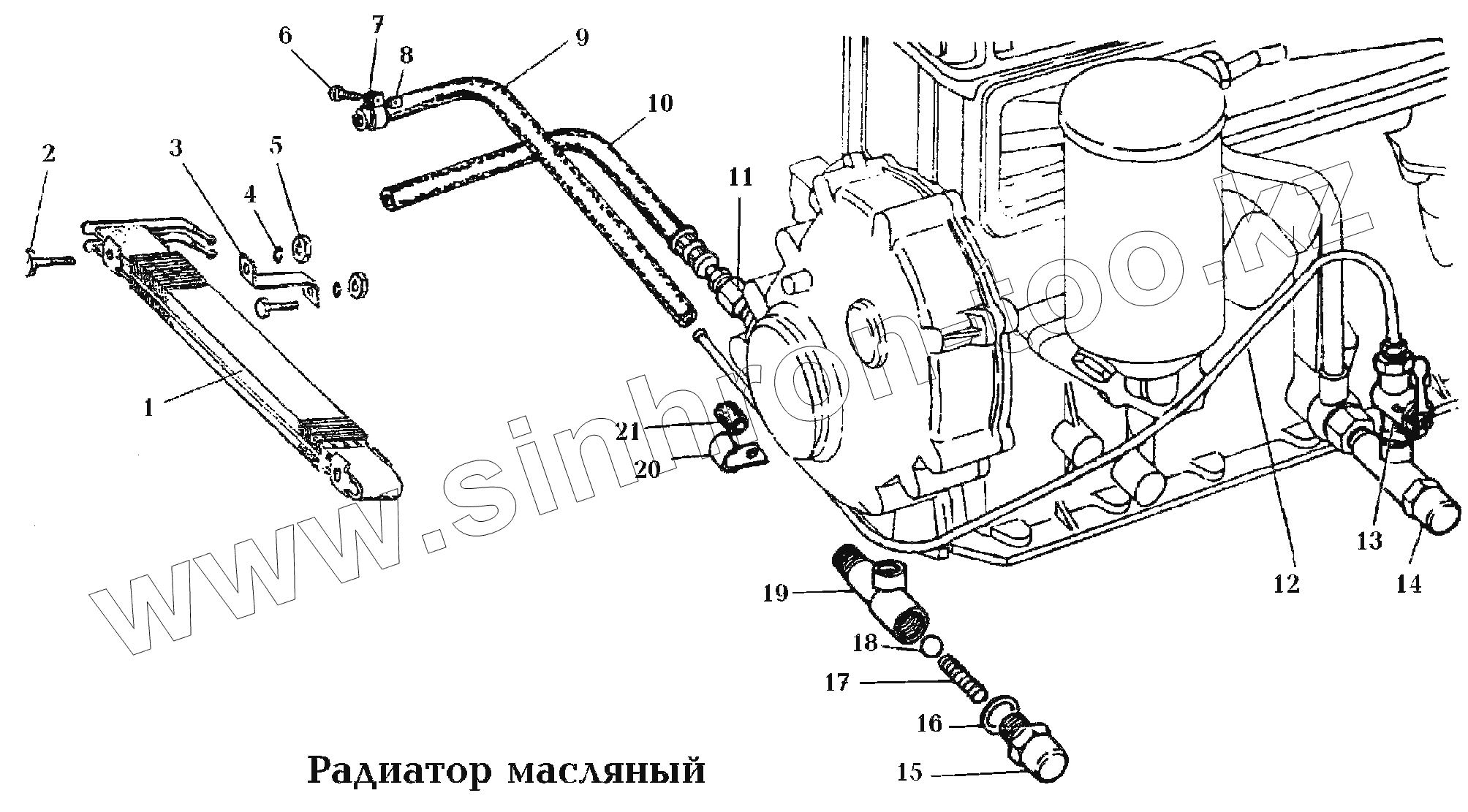

Каталог запасных частей к технике: РАФ-22038-2. 110. Система питания\Радиатор масляный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	22038-1013010		Радиатор масляный
2	201458-П29		Болт
3	2203-01-1013084-20		Кронштейн
4	252155-П29		Шайба
5	250610-П29		Гайка М8
6	222476-П29		Винт М4*20
7	22038-1013114		Хомут
8	251082-П29		Гайка М4
9	220307-1013101		Шланг
10	40П-1023100-01		Шланг
11	298339-П29		Штуцер КГ1/4
12	220307-1013120		Трубка
13	ПП6-1		Кран в сборе
14	63-1013095		Клапан в сборе
15	296499-П8		Пробка
16	297248-П		Шайба
17	202-6092		Пружина
18	БVI11.906		Шарик
19	63-1013097		Корпус
20	220307-1013412		Скоба
21	220307-1013124		Втулка
