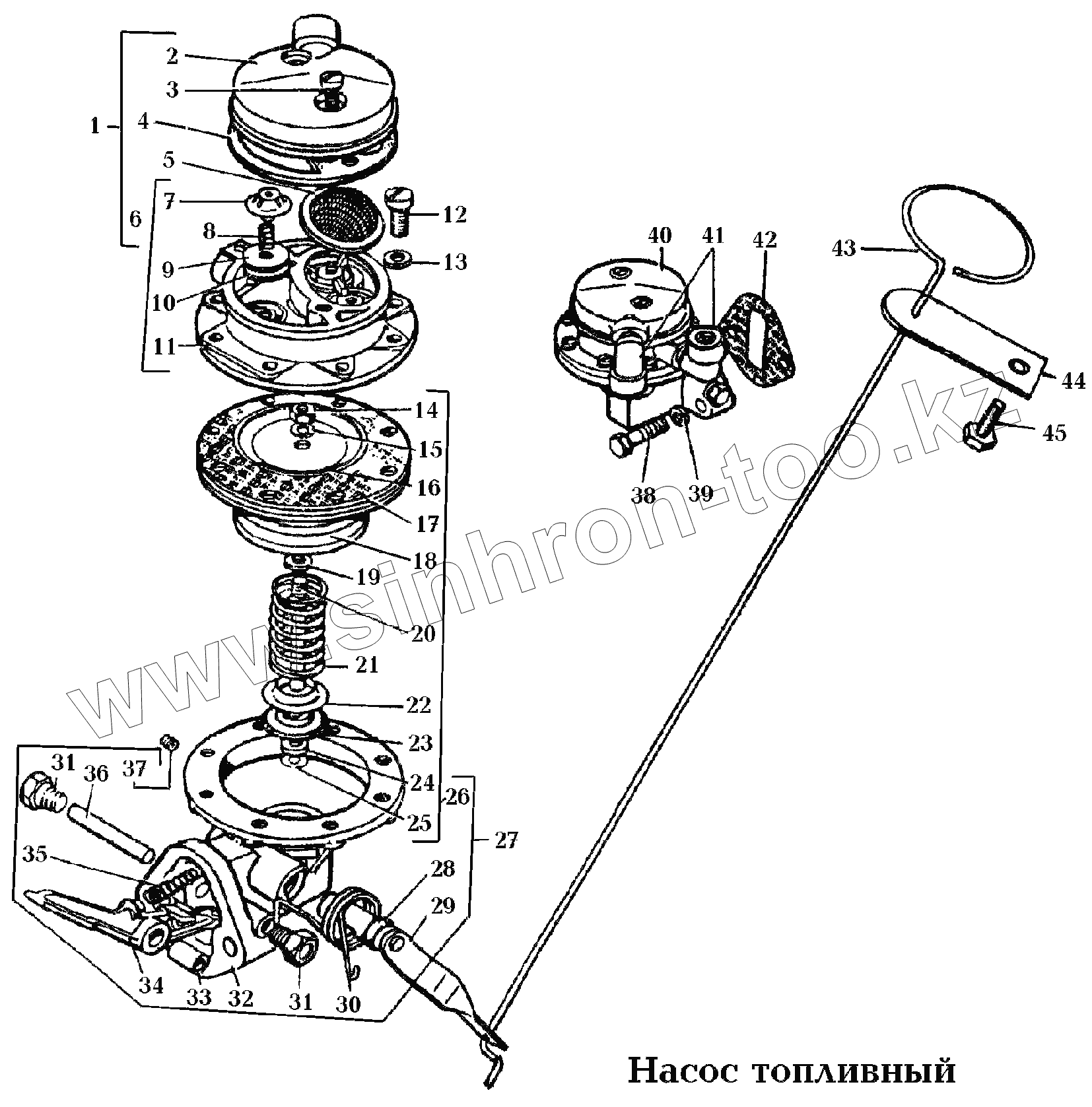

Каталог запасных частей к технике: РАФ-22038-2. 110. Система питания\Насос топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 51А-1106015-А Головка в сборе
2 51А-1106055-Б Крышка
3 222528-П29 Винт М6*22
4 13-1106058 Прокладка
5 51А-1106045 Фильтр
6 51А-1106016 Головка с клапанами в сборе
7 51А-1106026 Обойма
8 51А-1106027 Пружина
9 51А-1106023 Пластина
10 13-1106022-Б Клапан
11 51А-1106018 Головка
12 222525-П29 Винт
13 252134-П2 Шайба
14 250464-П29 Гайка
15 252133-П2 Шайба
16 51А-1106147 Шайба
17 13-1106142 Диафрагма
18 51 А-1106146 Шайба нижняя
19 51А-1106149 Шайба
20 51А-1106144 Тяга
21 51А-1106150 Пружина
22 51А-1106153 Держатель
23 51А-1106154 Уплотнитель
24 51А-1106156 Шайба
25 51А-1106158 Шайба.
26 51А-1106140 Диафрагма в сборе
27 24-1106090 Корпус в сборе
28 51А-1106100 Уплотнитель
29 51А-1106095-10 Валик с рычагом ручной подкачки
30 51А-1106175 Пружина
31 51А-1106127 Заглушка
32 24-1106094 Корпус
33 13-1106124-Б Втулка
34 24-1106108 Рычаг
35 51А-1106118 Пружина
36 51А-1106128 Валик
37 К37-43 Сетка
38 200263-П29 Болт М6*35
39 252155-П2 Шайба
40 Б9В-Б Насос топливный со штуцерами
41 298348-П Штуцер КГ1/4 угловой
42 13-1106170-02 Прокладка
43 22038-1106112 Тяга
44 22038-1106114 Кронштейн
45 201416-П29 Болт М6*12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
