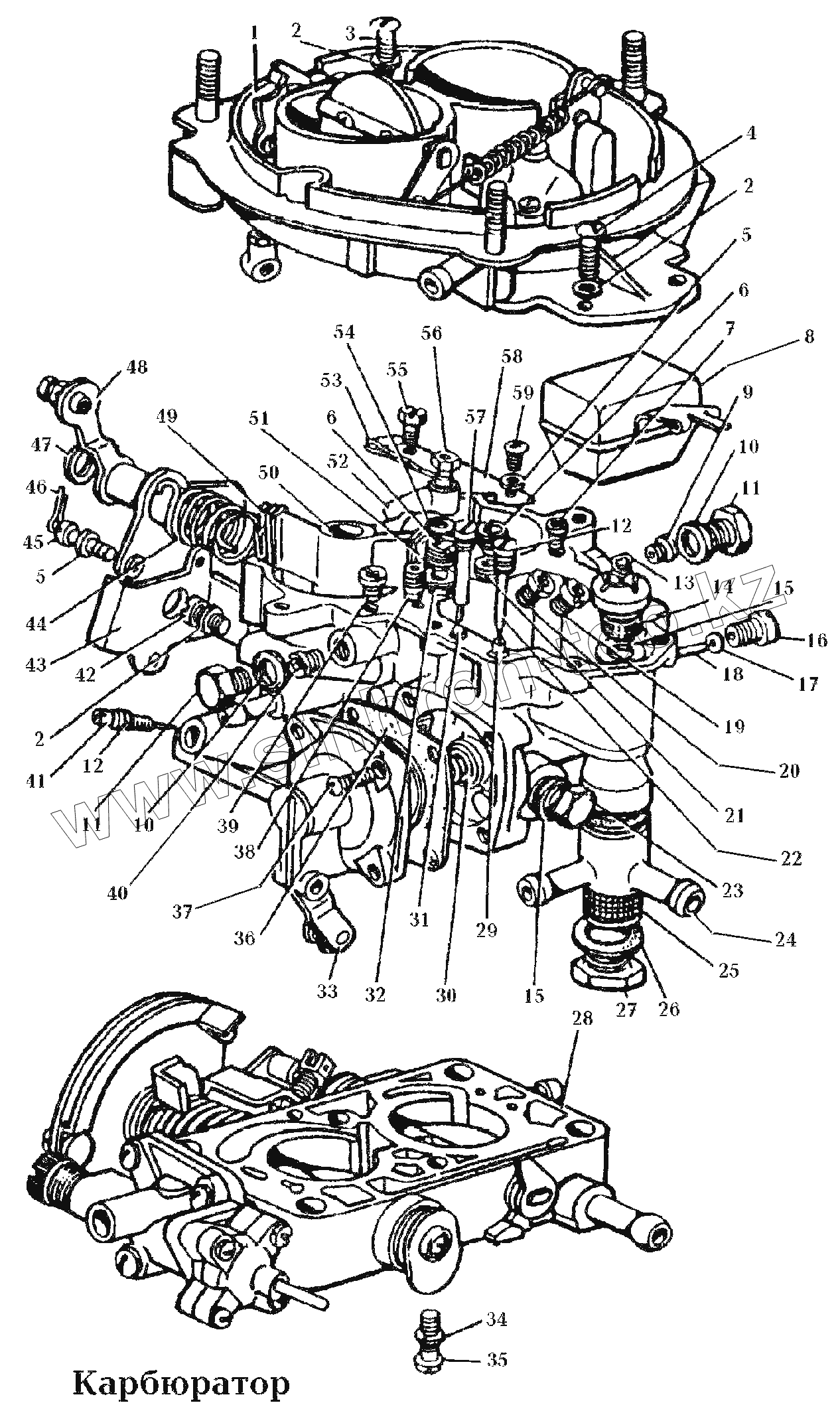

Каталог запасных частей к технике: РАФ-22038-2. 110. Система питания\Карбюратор
1
2
2
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К151-1107300 | Крышка карбюратора | |
| 2 | 900902-0 | Шайба 5 | |
| 3 | 220082-П29 | Винт | |
| 4 | 220079-П29 | Винт | |
| 5 | 900901-0 | Шайба 4 | |
| 6 | К151-1107218 | Жиклер | |
| 7 | К151-1107241 | Жиклер | |
| 8 | К150-1107230-01 | Поплавок | |
| 9 | К151-1107217 | Жиклер | |
| 10 | 451304 | Шайба | |
| 11 | 451512 | Пробка | |
| 12 | 004-006-14-1-3 | Кольцо | |
| 13 | К151-1107330 | Клапан игольчатый | |
| 14 | К151-1107332 | Корпус игольчатого клапана | |
| 15 | 451305 | Прокладка | |
| 16 | К150-1107248 | Пробка | |
| 17 | К150-1107303 | Шайба | |
| 18 | К150-1107304 | Ось | |
| 19 | К151-1107216 | Жиклер | |
| 20 | К151-1107214 | Жиклер | |
| 21 | К151-1107226 | Трубка эмульсионная | |
| 22 | К150-1107254 | Винт | |
| 23 | К127-1107206 | Пробка | |
| 24 | К151-1107232 | Штуцер | |
| 25 | К105-0-1107295 | Сетка фильтра | |
| 26 | 901704-0 | Прокладка | |
| 27 | К151-1107231 | Болт штуцера | |
| 28 | К151-1107100 | Корпус смесительных камер | |
| 29 | К150-1107253 | Жиклер | |
| 30 | К150-1107608-05 | Пружина | |
| 31 | БIII3.175 | Шарик | |
| 32 | К151-1107228 | Трубка эмульсионная | |
| 33 | К151-1107260 | Крышка | |
| 34 | 900903-0 | Шайба 6 | |
| 35 | 220113-П29 | Винт М6*35 | |
| 36 | К150-1107290 | Диафрагма | |
| 37 | 223014-П29 | Винт М4*16 | |
| 38 | К151-1107205 | Блок-жиклер | |
| 39 | К151-1107243 | Жиклер | |
| 40 | К151-1107242 | Жиклер | |
| 41 | К151-1107227 | Винт | |
| 42 | 220077-П29 | Винт М5*10 | |
| 43 | К151-1107233 | Кронштейн микровыключателя | |
| 44 | К156-1107256 | Пружина | |
| 45 | 220052-П29 | Винт М4*12 | |
| 46 | 901107-0 | Шплинт 1,6*10 | |
| 47 | 901018-0 | Шайба 7 | |
| 48 | К156-1107650 | Рычаг | |
| 49 | К150-1107227 | Пружина | |
| 50 | К151-1107224 | Диффузор малый | |
| 51 | К150-1107229 | Прокладка | |
| 52 | К151-1107208 | Распылитель | |
| 53 | К23-55-01 | Зажим кронштейна тяги | |
| 54 | 901762-0 | Прокладка | |
| 55 | 900509 | Болт М4*13 | |
| 56 | К150-1107245 | Клапан | |
| 57 | К150-1107252 | Винт | |
| 58 | К156-1107011 | Кронштейн | |
| 59 | 220051-П29 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
