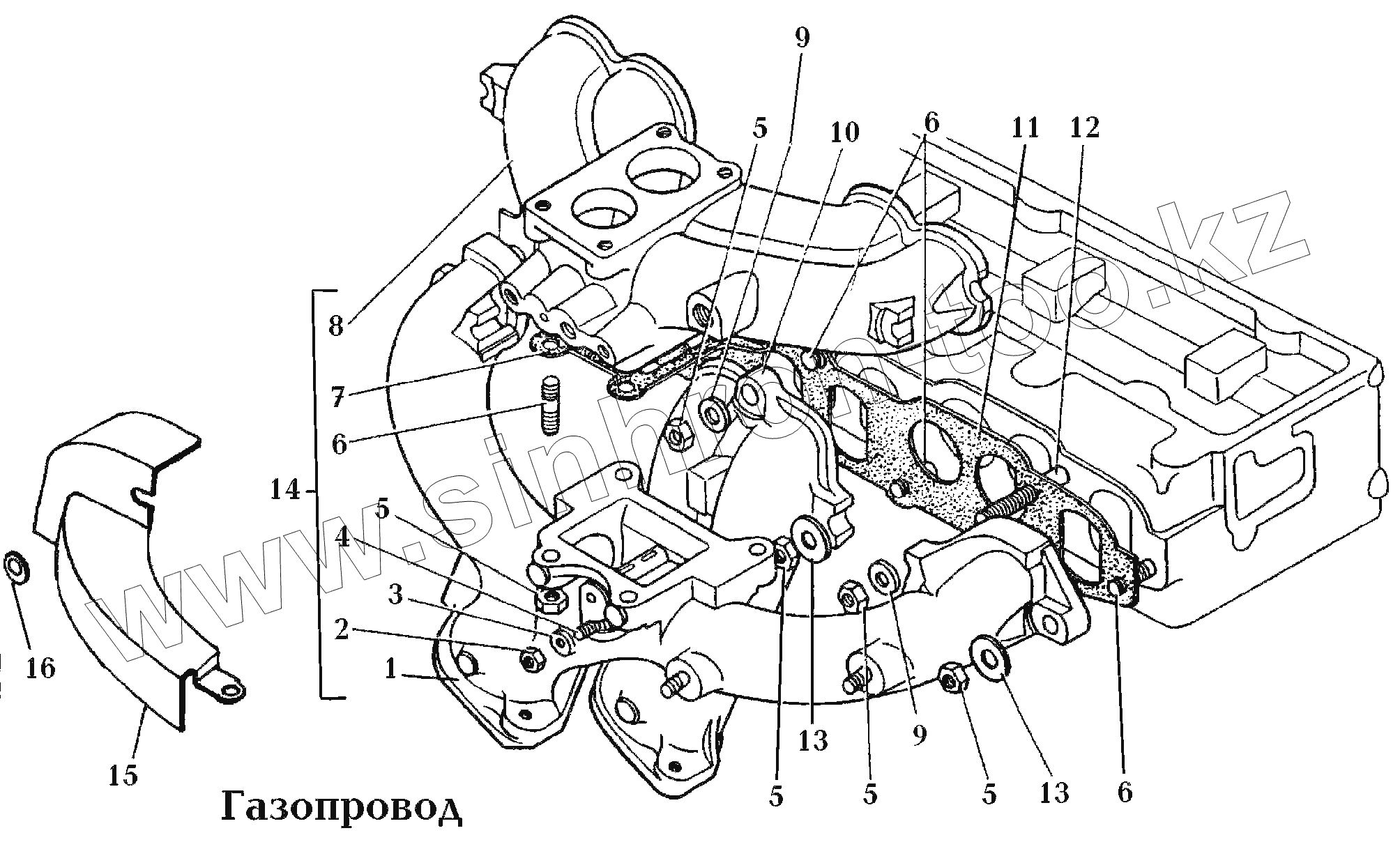

Каталог запасных частей к технике: РАФ-22038-2. 100. Двигатель\Газопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
5
5
5
5
6
6
6
7
8
9
9
10
10
10
11
12
13
13
14
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 24-50-1008034 Коллектор выпускной 1-го и 4-го цилиндров (тропическое исполнение)
1 24-1008034 Коллектор выпускной 1-го и 4-го цилиндров
2 250533-П Гайка
3 293236-П8 Шайба
4 291678-П29 Шпилька М6*1*14
5 66-1008035 Гайка М10*1
6 291797-П8 Шпилька
7 4021.1008019 Прокладка
8 4021.1008015 Труба впускная
9 293300-П8 Шайба
10 24-1008036 Коллектор выпускной 2-го и 3-го цилиндров
10 24-50-1006036 Коллектор выпускной 2-го и 3-го цилиндров (тропическое исполнение)
11 24-1008080-Г Прокладка
12 291815-П8 Шпилька М10*1,5*80
13 293309-П8 Шайба
14 4021.1008012 Газопровод в сборе
14 40217.1008012 Газопровод в сборе
15 22038-1008090 Экран
16 252006-П29 Шайба 10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
