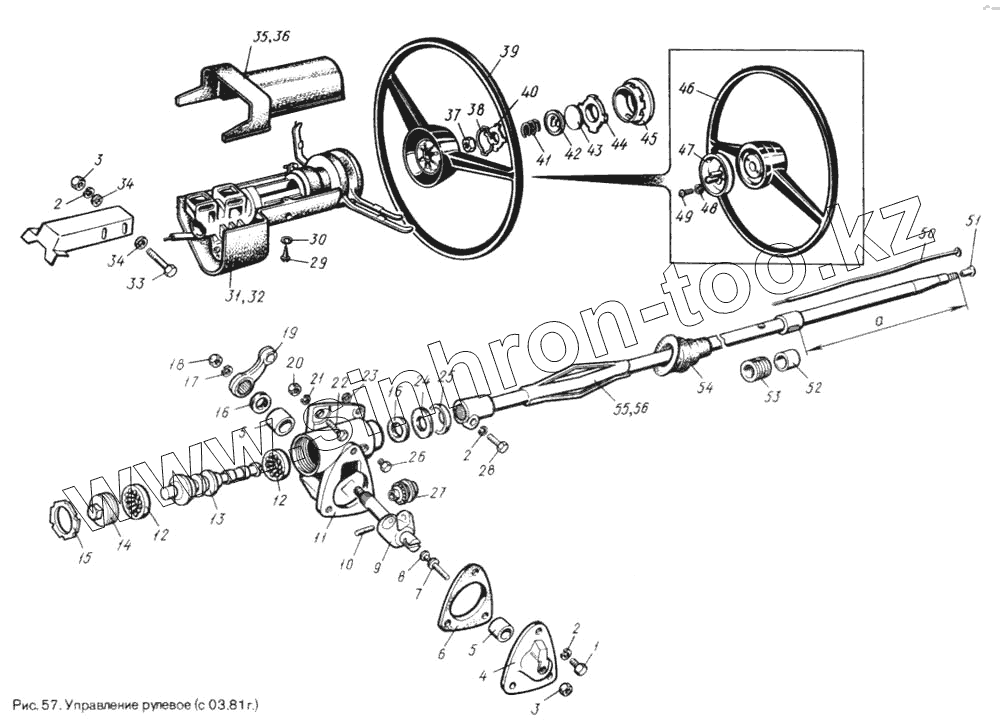

Каталог запасных частей к технике: ЛуАЗ 969М. Управление рулевое (с 03.81 г.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
965-3401065-В 965-3401065-В Вал сошки в сборе
965-3401061 965-3401061 Вал сошки в сборе
45 9961 9520 45 9961 9520 Шайба 10 регулировочная толщиной 0,5 мм (кол-во деталей от 0 до 3)
969МЭ-3400014 969МЭ-3400014 Управление рулевое в сборе без рулевого колеса, опоры и сошки (установка на автомобиль производится с 01.88 г.)
969М-3400014-10 969М-3400014-10 Управление рулевое в сборе без рулевого колеса, опоры и сошки (установка на автомобиль производилась с 03.81 г. по 01.88 г.)
969М-3400016 969М-3400016 Механизм рулевой в сборе
966-3402014 966-3402014 Колесо рулевого управления со сбрасывателем в сборе (устанавливалось по 01.88 г.)
968М-3402013 968М-3402013 Колесо рулевого управления с кнопкой звукового сигнала в сборе (установка на автомобиль производится с 01.88 г.)(для модели 969М - применяется для ремонта)
966В-3402032 966В-3402032 Кнопка звукового сигнала в сборе
969М-3401012 969М-3401012 Картер с втулкой в сборе
969М-3401080 969М-3401080 Крышка картера с втулкой в сборе
1 45 9346 6522 Болт М8-6gх20
2 45 9816 6006 Шайба 8Л
3 45 9553 9055 Гайка М8-6Н
4 969М-3401081 Крышка картера рулевого управления
5 969М-3401076 Втулка вала сошки
6 969М-3401084 Прокладка
7 965-3401085 Шайба опорная регулировочного винта
8 45 9911 2047 Винт регулировочный М8х40
9 965-3401065-Б2 Вал сошки рулевого управления
10 965-340101063 Ось ролика
11 969М-3401015 Картер
12 46 2412 5950 Подшипник 977906К1
13 968-3401038-10 Червяк рулевого управления
14 968А-3401099-01 Пробка регулировочная подшипников червяка
15 965-3401059 Гайка стопорная
16 965-2403100 Манжета 23х35х6 с пружиной
17 45 9816 6011 Шайба 18Л
18 45 9553 6066 Гайка М18х1,5-6Н
19 969-3401091 Сошка рулевого управления
20 45 9553 6057 Гайка М10-6Н
21 45 9816 6067 Шайба 10
22 45 9346 1563 Болт М10-6gх35
23 45 9961 9511 Шайба 10 регулировочная толщиной 0,8 мм (кол-во деталей от 0 до 3)
24 969М-3401028 Уплотнитель
25 969М-3401030 Кольцо уплотнителя
26 45 9932 6301 Пробка КГ 1/8"
27 46 1589 6273 Ролик вала сошки рулевого управления (776800Х)
28 45 9971 1058 Болт М8х1-6gх25
29 45 9642 9017 Винт 4х16
30 45 9811 9203 Шайба 4
31 969МЭ-3403006 Опора вала рулевого управления в сборе (с 01.88 г. устанавливается с переключателями 124.3709)
32 969М-3403006-10 Опора вала рулевого управления в сборе2
33 45 9326 9028 Болт М8-6gх60
34 45 9811 9206 Шайба 8
35 969МЭ-3403048 Кожух верхний (с 01.88 г. устанавливается с переключателями 124.3709)
36 969М-3403048 Кожух верхний (с 03.81 г. до 01.88 г. установка производилась с переключателями П155 и П156)
37 45 9553 9262 Гайка М14х1,5-6Н
38 969В-3402058 Кольцо стопорное
39 968М-3402015 Колесо рулевого управления в сборе (с 01.88 г. устанавливается с переключателями 124.3709)
40 966В-3402050 Крышка опорная кнопки звукового сигнала
41 966В-3402040 Пружина
42 966В-3402048 Кольцо контактное кнопки звукового сигнала
43 966В-3402036 Прокладка
44 966В-3402034 Кнопка звукового сигнала
45 966В-3402038 Оправа кнопки звукового сигнала
46 966-3402015-01 Колесо рулевого управления в сборе
47 966-3402045 Удлинитель ступицы со сбрасывателем в сборе (с 03.81 г. по 01.88 г.)
48 45 9816 6004 Шайба 5Л
49 45 9432 1079 Винт М5-6gх10
50 965-3721034-Б Чашка контактная кнопки сигнала с проводом в сборе
51 965-3402052-Б Втулка изоляционная
52 968А-3721276 Втулка контактная
53 968А-3721272-01 Втулка изоляционная
54 969М-3403026 Уплотнитель вала
55 969МЭ-3401036 Вал рулевого управления в сборе (а=251 мм)(установка на автомобиль производится с 01.88 г.)
56 969М-3401036-11 Вал рулевого управления в сборе (а=241 мм)(установка на автомобиль производилась с 03.81 г. по 01.88 г.)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
