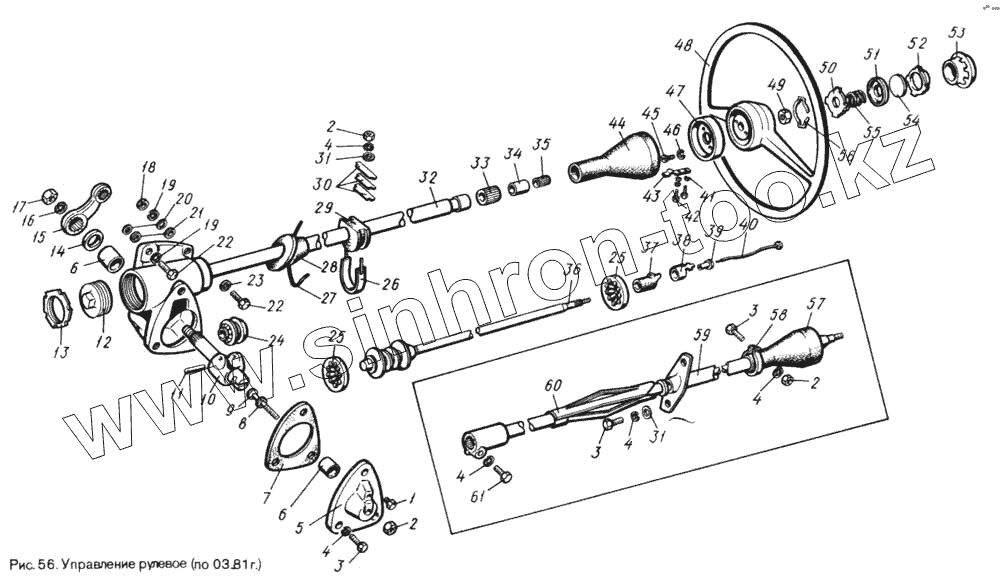

Каталог запасных частей к технике: ЛуАЗ 969М. Управление рулевое (по 03.81 г.)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
969М-3401010 969М-3401010 Картер рулевого управления в сборе с трубой колонки (установка на автомобиль производилась по 05.79 г.)
965-3401060-В 965-3401060-В Вал сошки рулевого управления
969М-3400014 969М-3400014 Управление рулевое в сборе без колонки, рулевого колеса и сошки (установка на автомобиль производилась с 05.79 г. по 03.81 г.)
969М-3400013 969М-3400013 Управление рулевое без рулевого колеса (установка на автомобиль производилась по 05.79 г.)
966В-3402032 966В-3402032 Кнопка звукового сигнала в сборе
965-3401080-А 965-3401080-А Крышка картера рулевого управления в сборе
1 45 9932 6301 Пробка КГ 1/8"
2 45 9553 9055 Гайка М8-6Н
3 45 9346 6522 Болт М8-6gх20
4 45 9816 6006 Шайба 8Л
5 965-3401081-А Крышка картера
6 965-3401076 Втулка вала сошки
7 965-3401084 Прокладка крышки
8 965-3401085 Шайба опорная регулировочного винта
9 45 9911 2047 Винт регулировочный М8х40
10 965-3401065-Б2 Вал сошки рулевого управления
11 402-3401063 Ось ролика вала сошки
12 968А-3401099-01 Пробка регулировочная подшипников червяка
13 402-3401059 Гайка стопорная
14 965-2403100 Манжета 23х35х6 с пружиной
15 969-3401091 Сошка рулевого управления
16 45 9816 6011 Шайба 18Л
17 45 9553 6066 Гайка М18х1,5-6Н
18 45 9553 6057 Гайка М10-6Н
19 45 9816 6067 Шайба 10
20 45 9961 9511 Шайба 10 регулировочная толщиной 0,8 мм (кол-во деталей от 0 до 3)
21 45 9961 9520 Шайба 10 регулировочная толщиной 0,5 мм (кол-во деталей от 0 до 3)
22 45 9346 1563 Болт М10-6gх35
23 45 9811 9207 Шайба 10
24 46 1589 6273 Ролик вала сошки рулевого управления (776800Х)
25 46 2412 5950 Подшипник 977906К1
26 969-3403013 Стремянка крепления колонки рулевого управления
27 45 9871 0345 Шплинт 1,2х350
28 969-3403030 Уплотнитель колонки рулевого управления
29 969-3403014 Втулка стремянки крепления колонки
30 969-3403012 Прокладка регулировочная (кол-во деталей от 1 до 5)
31 45 9811 9206 Шайба 8
32 969М-3401010 Картер рулевого управления в сборе с трубой колонки (установка на автомобиль производилась по 05.79 г.)
33 969-3403021 Вкладыш амортизационный подшипника
34 969-3403023 Втулка подшипника
35 969-3403024 Вкладыш втулки
36 969М-3401035 Вал и червяк рулевого управления (по 05.79 г.)
37 969-3721272 Втулка изоляционная кнопки звукового сигнала
38 969-3721274 Втулка контактная кнопки звукового сигнала
39 965-3402052-Б Втулка изоляционная
40 969-3721034 Провод к кнопке звукового сигнала с чашкой в сборе
41 45 9811 9203 Шайба 4
42 45 9432 9054 Винт М4-6gх12
43 969-3721285-10 Пластина контакта кнопки звукового сигнала
44 969М-3402046 Удлинитель ступицы колеса рулевого управления (по 05.79 г.)
45 45 9432 1079 Винт М5-6gх10
46 45 9816 6004 Шайба 5Л
47 966-3402046 Удлинитель ступицы колеса рулевого управления
48 966-3402015-01 Колесо рулевого управления в сборе
49 45 9553 9262 Гайка М14х1,5-6Н
50 966В-3402050 Крышка опорная кнопки звукового сигнала
51 966В-3402048 Кольцо контактное кнопки звукового сигнала
52 966В-3402034 Кнопка звукового сигнала
53 966В-3402038 Оправа кнопки звукового сигнала
54 966В-3402036 Прокладка
55 966В-3402040 Пружина
56 966В-3402058 Кольцо стопорное опорной крышки
57 969М-3402046-10 Удлинитель ступицы колеса рулевого управления (установка на автомобиль производилась с 05.79 г. по 03.81 г.)
58 969М-3709076 Хомут (установка на автомобиль производилась с 05.79 г. по 03.81 г.)
59 969М-3401100-10 Труба колонки рулевого управления в сборе (установка на автомобиль производилась с 05.79 г. по 03.81 г.)
60 969А-3401036 Вал рулевого управления в сборе (установка на автомобиль производилась с 05.79 г. по 03.81 г.)
61 45 9971 1058 Болт М8х1-6gх25
