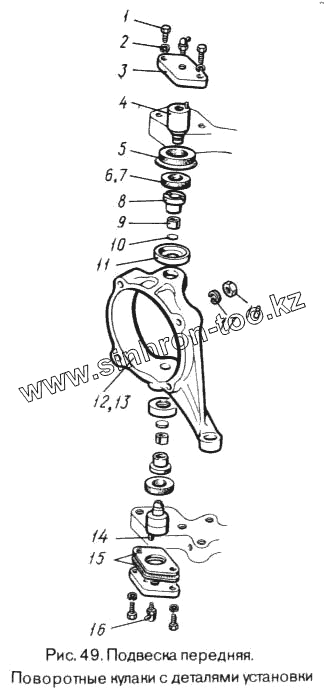

Каталог запасных частей к технике: ЛуАЗ 969М. Поворотные кулаки с деталями установки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-2304020 | 969-2304020 | Корпус втулки шкворня поворотного кулака с втулкой в сборе (применяется для ремонта) | |
| 969-2304029 | 969-2304029 | Корпус поворотного кулака левый в сборе | |
| 969-2304031 | 969-2304031 | Корпус поворотного кулака левый в сборе | |
| 969-2304028 | 969-2304028 | Корпус поворотного кулака правый в сборе | |
| 969-2304030 | 969-2304030 | Корпус поворотного кулака правый в сборе | |
| 969М-2304018 | 969М-2304018 | Шкворень поворотного кулака в сборе (при установке данного шкворня на автомобили выпуска по 03.86 г., манжету 20-3401023-Б следует заменять манжетой 969М-2304050) | |
| 969-2304020-10 | 969-2304020-10 | Корпус втулки шкворня поворотного кулака с втулкой в сборе | |
| 1 | 45 9971 1078 | Болт М1 0-6gх20 | |
| 2 | 45 9816 6067 | Шайба 10 | |
| 3 | 969-2304128 | Накладка шкворня поворотного кулака | |
| 4 | 969М-2304019 | Шкворень поворотного кулака | |
| 5 | 969-2304060 | Кольцо грязезащитное (по 03.86 г.) | |
| 6 | 969М-2304050 | Манжета шкворня в сборе (устанавливается с 03.86 г. на верхнем шкворне поворотного кулака без грязезащитного кольца 969-2304060) | |
| 7 | 20-3401023-Б | Манжета 32х44х10 с пружиной (устанавливалась по 03.86 г. на верхнем шкворне поворотного кулака с грязезащитным кольцом 969-2304060) | |
| 8 | 969-2304022 | Корпус втулки шкворня поворотного кулака | |
| 9 | 969-2304021 | Втулка шкворня поворотного кулака | |
| 10 | 45 9961 7131 | Заглушка корпуса втулки шкворня | |
| 11 | 969-2304074 | Обойма манжеты шкворня поворотного кулака | |
| 12 | 969-2304041 | Корпус поворотного кулака левый | |
| 13 | 969-2304040 | Корпус поворотного кулака правый | |
| 14 | 45 9842 0370 | Штифт 5х10 | |
| 15 | 969-2304032 | Прокладка регулировочная шкворня поворотного кулака толщиной 0,1 мм (кол-во деталей от 0 до 3) | |
| 15 | 969-2304033 | Прокладка регулировочная шкворня поворотного кулака толщиной 0,15 мм (кол-во деталей от 0 до 3) | |
| 15 | 969-2304034 | Прокладка регулировочная шкворня поворотного кулака толщиной 0,4 мм (кол-во деталей от 0 до 3) | |
| 16 | 45 9167 5043 | Масленка 2.3.45.У1 ГОСТ 19853-74 | |
| 17 | 45 9816 6068 | Шайба 12 ОТ | |
| 18 | 45 9553 9060 | Гайка М12х1,25-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
