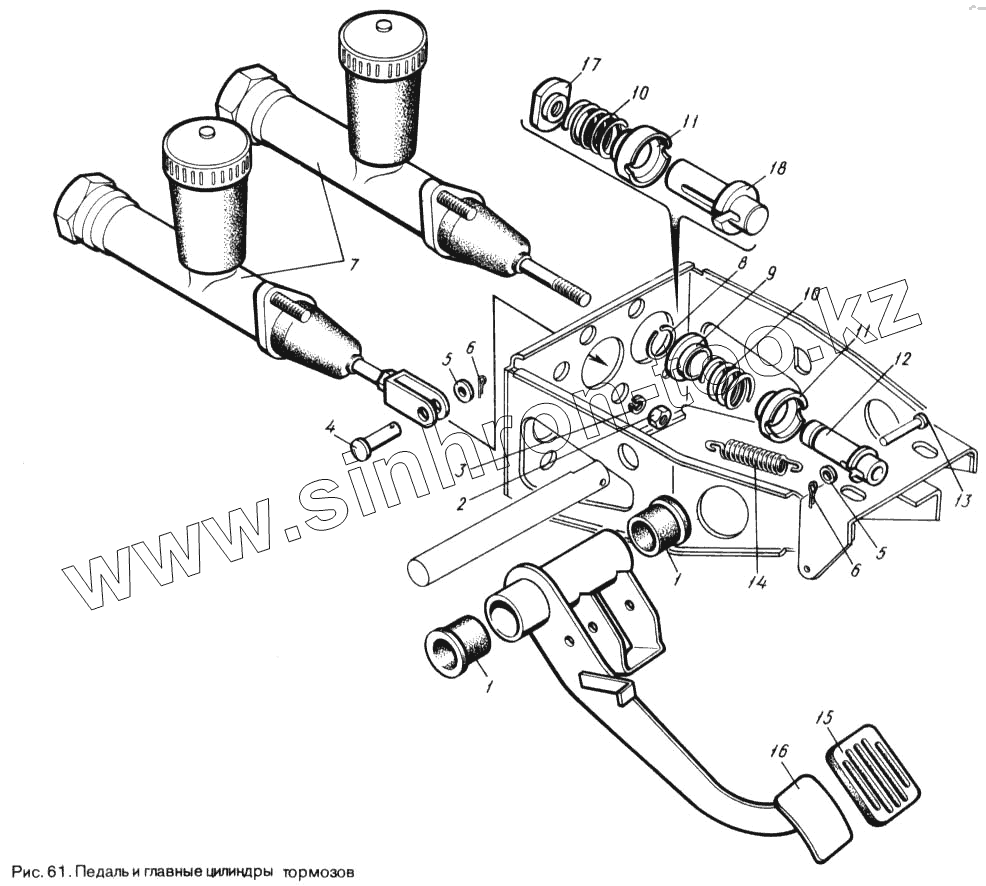

Каталог запасных частей к технике: ЛуАЗ 969М. Педаль и главные цилиндры тормозов
1
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969М-3505010-01 | 969М-3505010-01 | Цилиндр главный контура привода задних колес в сборе | |
| 969М-3505010 | 969М-3505010 | Цилиндр главный контура привода тормозов задних колес в сборе (устанавливался на автомобиль по 05.91 г.) | |
| 969М-3504022 | 969М-3504022 | Кулиса в сборе (устанавливается на автомобиль с 05.91 г.) | |
| 1 | 969-1602069 | Втулка педали | |
| 2 | 45 9553 9056 | Гайка М8х1-6Н | |
| 3 | 45 9816 6046 | Шайба 8Т | |
| 4 | 45 9861 9035 | Палец 8х25 | |
| 5 | 45 9811 9206 | Шайба 8 | |
| 6 | 45 9871 9048 | Шплинт 3,2х12 | |
| 7 | 412-3505010-10 | Главный цилиндр тормоза в сборе | |
| 8 | 969М-3504036 | Кольцо упорное (кольцо и тарелка введены с 05.91 г. взамен гайки 969М-3504030 с началом применения штока 969М-3504037) | |
| 9 | 969М-3504028 | Тарелка пружины (кольцо и тарелка введены с 05.91 г. взамен гайки 969М-3504030 с началом применения штока 969М-3504037) | |
| 10 | 70-6513-А | Пружина | |
| 11 | 969А-3504024 | Шайба упорная | |
| 12 | 969М-3504037-10 | Шток (с 05.91 г.) | |
| 13 | 45 9861 9043 | Палец 8х45 | |
| 14 | 969-3504094 | Пружина педали оттяжная | |
| 15 | 965-1602048 | Накладка педалей | |
| 15 | 969М-1602048 | Накладка педалей | |
| 16 | 969М-3504010 | Педаль тормоза в сборе | |
| 17 | 969М-3504030 | Гайка (по 05.91 г.) | |
| 18 | 969М-3504037 | Шток (по 05.91 г.) |
