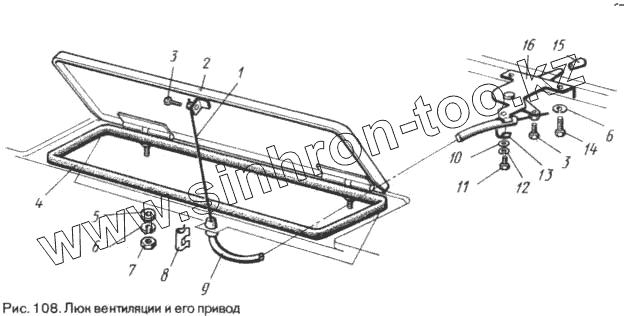

Каталог запасных частей к технике: ЛуАЗ 969М. Люк вентиляции и его привод

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	969М-5304070		Тяга (проволока П-1,5 ГОСТ 9389-75, L=0,51 м)
2	969М-5304010		Крышка люка вентиляции в сборе
3	45 9432 9052		Винт М4-6gх8
4	1302-5304047		Уплотнитель
5	45 9811 9205		Шайба 6
6	45 9816 6045		Шайба 6Т
7	45 9553 9054		Гайка М6-6Н
8	969-1108151		Скоба крепления оболочки тяги
9	969М-5304064		Оболочка тяги в сборе
10	45 9811 9204		Шайба 5
11	45 9432 9079		Винт М5-6gх10
12	45 9816 6044		Шайба 5Т
13	969М-5304022		Скоба
14	45 9346 9504		Болт М6-6gх16
15	408-5304182-Б		Ручка
16	969М-5304042		Упор привода заслонки с рычагом в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
