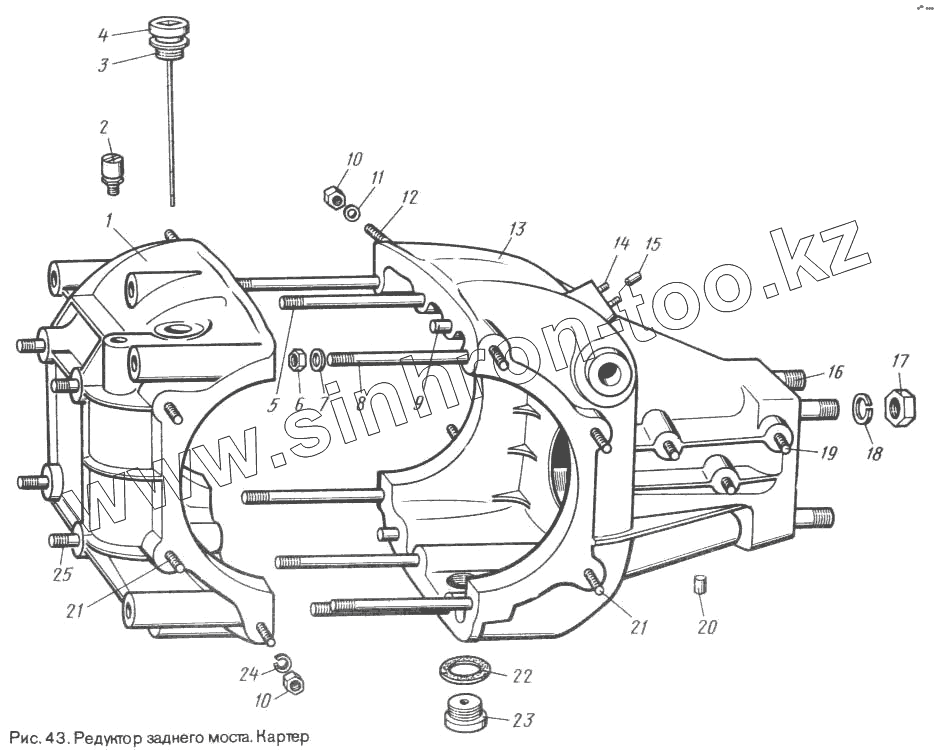

Каталог запасных частей к технике: ЛуАЗ 969М. Картер редуктора заднего моста
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-2402011 | 969-2402011 | Картер редуктора заднего моста с крышкой и шпильками в сборе (применяется для ремонта) | |
| 969-2402010 | 969-2402010 | Редуктор заднего моста в сборе | |
| 969-2402020 | 969-2402020 | Зубчатые колеса ведущее и ведомое главной передачи заднего моста (применяется для ремонта) | |
| 1 | 969-2402069 | Крышка | |
| 2 | 965-1701270 | Сапун в сборе | |
| 3 | 965-1701286 | Прокладка пробки маслоспускного отверстия | |
| 4 | 969-2402150 | Указатель уровня масла в сборе | |
| 5 | 45 9952 3244 | Шпилька М10х1-4hх80 | |
| 6 | 45 9951 4002 | Гайка М10х1-6Н | |
| 7 | 245.1702097 | Шайба 10 стопорная | |
| 8 | 45 9965 3577 | Шпилька М10х1х92 | |
| 9 | 966А-1002062 | Штифт установочный | |
| 10 | 45 9553 9056 | Гайка М8х1-6Н | |
| 11 | 245.1702096 | Шайба 8 стопорная | |
| 12 | 66-1008111 | Шпилька М8х1х58 | |
| 13 | 969-2402018-А | Картер | |
| 14 | 965-1010076-Б | Шпилька | |
| 15 | 965-1702086-Б | Втулка фиксаторов штоков переключения передач | |
| 16 | 45 9537 5088 | Шпилька М12х1,25х32 | |
| 17 | 45 9553 9060 | Гайка М12х1,25-6Н | |
| 18 | 45 9816 6068 | Шайба 12 ОТ | |
| 19 | 965-1008129 | Шпилька М8х1х18 | |
| 20 | 968-1002025 | Заглушка | |
| 21 | 45 9952 3053 | Шпилька М8х1-4hх22 | |
| 22 | 968-1701295 | Прокладка пробки маслоспускного отверстия | |
| 23 | 968-1701290 | Пробка маслоспускного отверстия с магнитом в сборе | |
| 24 | 45 9816 6046 | Шайба 8Т | |
| 25 | 45 9965 3586 | Шпилька М10х1х18 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
