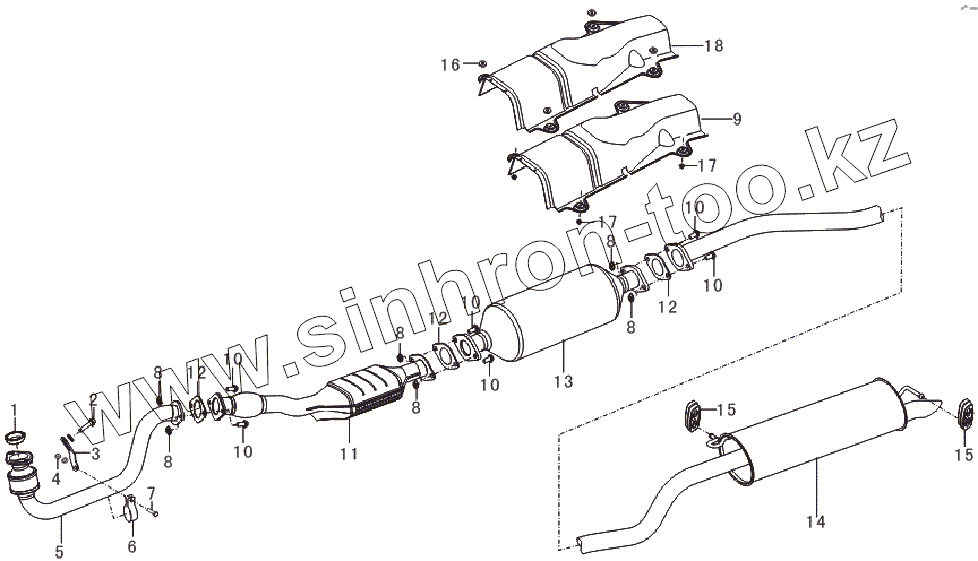

Каталог запасных частей к технике: Lifan LF-7130A1 Breez 1,3. Exhaust system
1
2
3
4
5
5
6
7
8
8
8
8
8
8
9
10
10
10
10
10
10
11
11
12
12
12
13
14
15
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LBA1200018 | Exhaust pipe gasket | |
| 2 | 231-1025T1F3 | Hex flange bolt | |
| 3 | LBA1203105 | Lug | |
| 4 | Q33010T13F3 | Nut | |
| 5 | LBA1203100 | Front exhaust pipe | |
| 5 | LBA1203100B1 | Front exhaust pipe | |
| 6 | LBA1203102 | Tube clip | |
| 7 | Q1841020 | Hex flange bolt | |
| 8 | Q33010T13F3 | Nut | |
| 9 | L1208012 | Middle heat insulator | |
| 10 | Q1841035TF3 | Hex flange bolt | |
| 11 | LBA1203300 | Rear part of front exhaust pipe | |
| 11 | LBA1203300B1 | Rear part of front exhaust pipe | |
| 12 | L1200017 | Gasket | |
| 13 | LBA1201100 | Front muffler | |
| 14 | LBA1201200 | Rear muffler | |
| 15 | L1200014 | Rubber seat | |
| 16 | L1208014 | Plastic washer | |
| 17 | Q32206 | Hex bolt and taper springness washer | |
| 18 | LAL5531151 | Middle heat insulator 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
