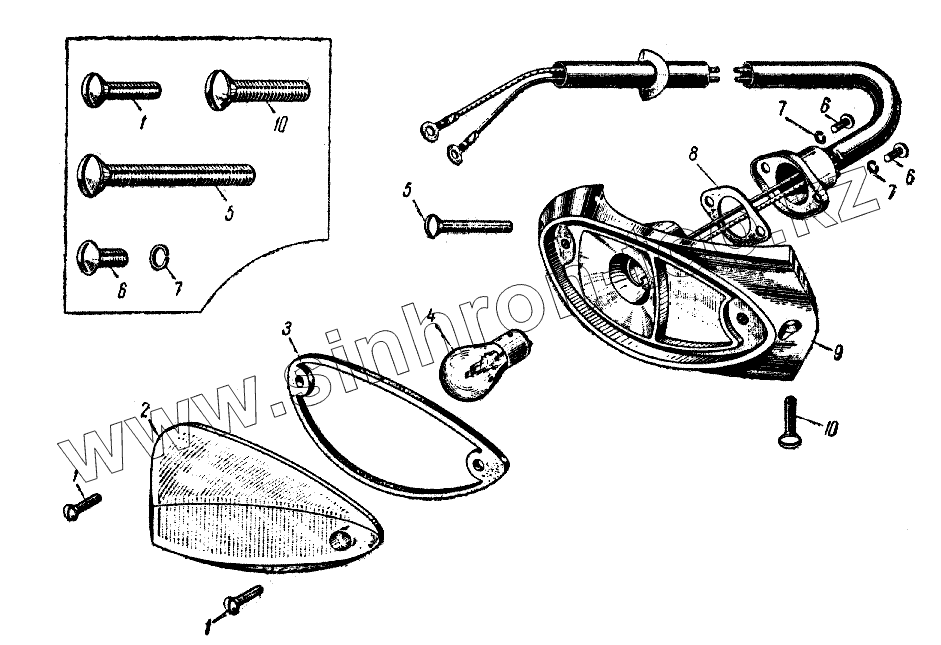

Каталог запасных частей к технике: ИЖ 434. Подфарник

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

5

5

6

6

6

7

7

7

8

9

10

10

Позиция на иллюстрации	Заводской номер детали		Название детали
ПФ4-3712132-Б	ПФ4-3712132-Б		Патрон лампы
408-3712010	408-3712010		Подфарник с лампой в сборе
408Э-3712010-Б	408Э-3712010-Б		Подфарник с лампой в сборе
ПФ122-3712000	ПФ122-3712000		Подфарник с лампой в сборе
ПФ122-3712140	ПФ122-3712140		Провода в сборе
ПФ122-3712101	ПФ122-3712101		Корпус
1	Н12-26-П13Л		Винт крепления рассеивателя
2	ПФ122-3712204		Рассеиватель
3	ПФ122-3712203		Прокладка рассеивателя
4	402-3712120		Лампа подфарника типа А12=21+6, 12 в, 21+6 св
4	А12-21+6		Лампа подфарника типа А12=21+6, 12 в, 21+6 св
5	223050-П13		Винт крепления, передний
6	[Винт]		Винт
7	[Шайба]		Шайба
8	ПФ122-3712103		Прокладка под фланец защитной трубки (чехла) проводов
9	ПФ122-3712100		Корпус в сборе
10	223043-П13		Винт крепления, боковой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
