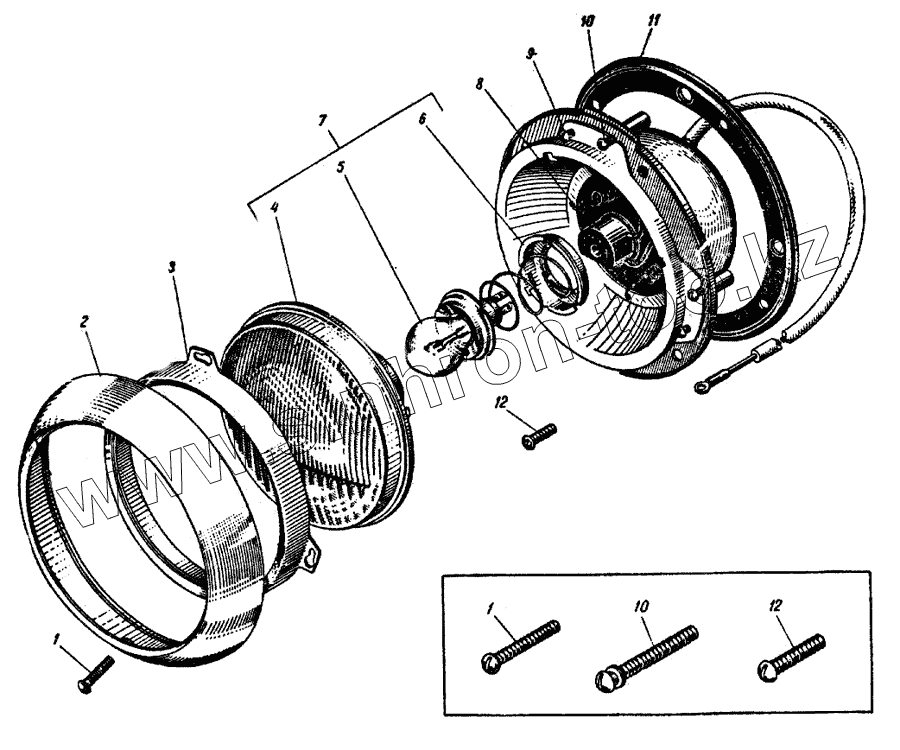

Каталог запасных частей к технике: ИЖ 434. Фара дальнего света

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

10

11

12

12

Позиция на иллюстрации	Заводской номер детали		Название детали
408СЭ-3711011-Е	408СЭ-3711011-Е		Фара дальнего света в сборе
1	Н11-27-П13Л		Винт крепления наружного ободка
2	ФГ-117-3711321		Ободок фары наружный
3	ФГ117-3711021		Ободок фары внутренний
4	ФГ105-3711220		Рефлектор с рассеивателем фары, в сборе
5	[Лампа фары 12 в, 45+40 Вт]		Лампа фары 12 в, 45+40 Вт
6	8706.13-300/2		Оптический элемент фары
7	8706.13-300/2		Оптический элемент фары
8	ФГ118-3711240		Колодка штепсельная оптического элемента фары с тремя проводами в сборе, (для фары 408СЭ-3711010-Е)
9	ФГП122-3711181		Винт для регулировки оптического элемента фары
10	Н-11-21-П29Л		Винт крепления внутреннего ободка к корпусу
11	408СЭ-3711024		Прокладка корпуса фары
12	220080-П29С		Винт крепления фары

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
